Renroms aluminiumstilbehør

Renromsaluminiumtilbehør, også kjent som renromsaluminiumsprofiler, er spesialiserte komponenter designet for skapsystemer med kontrollert miljø.SENBO Byggematerialerleverer disse profilene som en del av renromspanelet og tilbehørsserien, med fokus på dimensjonsnøyaktighet, overflaterenhet og modulær kompatibilitet.

Profilene er produsert av 6063-T5 aluminium-magnesium-silisiumlegering ved bruk av høytemperatur-ekstrudering. Overflatebehandlinger inkluderer anodisering, elektroforetisk belegg og pulverbelegg, hver valgt for korrosjonsbestandighet og en jevn, ikke-støvgenererende finish. Standard profillengde er 6 meter per stykke, med tilpasset skjæring og ikke-standard spesifikasjoner tilgjengelig.

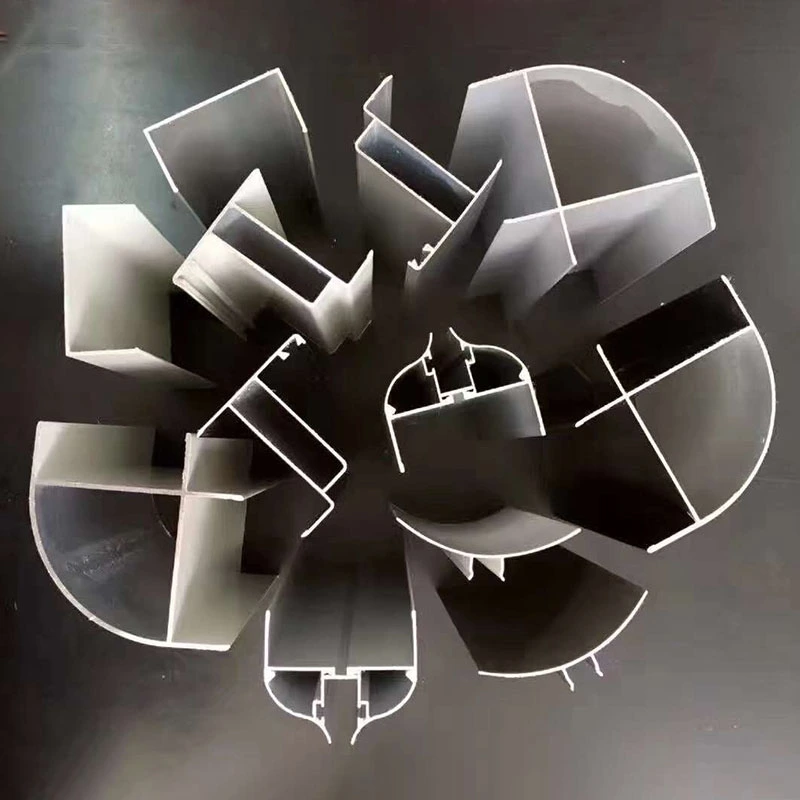

Funksjonelt dekker produktserien fire hovedkategorier: karmforbindelsesprofiler (I-profiler, H-profiler, T-profiler), tetnings- og avslutningsprofiler (U-kanaler, vinkelprofiler, innvendige og utvendige radiusprofiler), dør- og vindusprofiler (dørkarmer, dørbladseksjoner, vindusrammer), og takopphengsprofiler (FFU bjelkehengsglass, T-bjelkeoppheng, T-bjelkelag).

Materiale og overflatebehandling

Grunnmaterialet er 6063-T5 aluminiumslegering, som gir en god balanse mellom styrke, seighet og korrosjonsbestandighet. Strekkfastheten varierer fra 150 til 350 MPa. Anodisering gir en hard, slitesterk overflate som er lett å rengjøre og ikke avgir partikler. Pulverlakk gir en slitesterk finish tilgjengelig i et bredt spekter av farger, mens elektroforetisk belegg gir jevn dekning selv på komplekse profiler.

Alle overflatebehandlinger er designet for å møte krav til renrom for lav partikkelgenerering og motstand mot vanlige desinfeksjonsmidler. Aluminiumslegeringen i seg selv er ikke-giftig, luktfri og motstandsdyktig mot fuktighet og muggvekst, noe som har blitt demonstrert gjennom langvarig bruk i renrom innen elektronikk, farmasøytisk og næringsmiddelindustrien.

Dimensjonsstandarder og produktutvalg

Sammenstilt fra industristandarder og leverandørproduktdata, viser følgende tabell representative spesifikasjoner for vanlige profilkategorier.

Ytelse i ekte installasjoner

1. Modulær kompatibilitet og dimensjonstoleranse

Renromsaluminiumtilbehør er designet rundt et modulært konsept, med universelle spesifikasjoner som 40-, 50- og 75-serien. Tilkoblingssporbredder og hullavstander følger industristandarddimensjoner, og toleranser for sporbredde kontrolleres vanligvis innenfor ±0,2 mm. Dette sikrer rask og tett montering mellom ulike komponenter. Verifisering av fabrikkmontering inkluderer kontroller for tetthet av koblinger, dimensjonskoordinering og kompatibilitet av tetningsstrukturer, slik at profilene ikke forstyrrer eller feiljusterer etter installasjon.

2. Radius-hjørnedesign for rengjøring

I miljøer med strenge krav til renslighet, som for eksempel halvlederrenrom og farmasøytiske GMP-verksteder, er vegg-til-vegg- og vegg-til-tak-kryss ferdig med aluminiumslegering med en radius på 50 mm (R50). Den buede profilen eliminerer 90-graders vinkler, noe som reduserer støvansamling og forenkler rengjøring og desinfeksjon. Den jevne overgangen minimerer også turbulens i luftstrømmen, og bidrar til å bevare ensrettet laminær luftstrøm i kritiske soner. Hjørnekomponenter er festet til veggpaneler ved hjelp av blindnagler, som muliggjør rask installasjon uten partikkelforurensning forbundet med sveising.

3. Grid Ceiling System for FFU Support

FFU (Fan Filter Unit) gitterramme er den primære strukturelle støtten for renromstaksystemet. Den bruker høystyrke T-formede aluminiumslegeringsprofiler satt sammen med standardiserte koblinger (toveis, treveis, fireveis, etc.). 6063-T5-legeringen holder systemet lett, men likevel sterkt, og profiltverrsnittet inkluderer dedikerte kanaler for bruksruting. Koblinger er galvanisert for korrosjonsbestandighet. Standard rutenettmoduler har en innvendig åpning på 1180×580 mm, som samsvarer med FFU installasjonskrav.

Fjæringssystemet inkluderer 30 % sikkerhetsmargin for bæreevne. Hengeravstand holdes innenfor 1200 mm, og rammeutjevning holdes til en toleranse på mindre enn 1 mm per meter. Sammenlignet med tradisjonelle sveisede rammer, reduserer denne forhåndsmonterte tilnærmingen byggetiden med over 30 % og forbedrer etterfølgende vedlikeholdseffektivitet med 50 %.

4. Overflatens renhet og tetningsytelse

Etter anodisering eller pulverlakkering er overflatene på disse profilene glatte, gradfrie og motstandsdyktige mot støvvedheft. Forhåndskonstruerte spor tillater installasjon av ikke-metalliske komponenter som tetningslister, PVC-hetter og hjørnebeskyttere i plast, som forbedrer støvtettheten og lufttettheten. Selve aluminiumslegeringsmaterialet er ikke-giftig, luktfritt, korrosjonsbestandig og fuktsikkert, med bevist langsiktig ytelse i renromsmiljøer på tvers av flere bransjer.

Funksjonelle egenskaper

1. Pålitelige materialegenskaper.6063-T5 aluminiumslegering gir jevn tekstur og en strekkstyrke på 150–350 MPa. Designets levetid er minst 15 år under normale renromsforhold.

2. Nøyaktige toleranser for tett montering.Sporbreddetoleranse opprettholdes innenfor ±0,2 mm. Modulær design og standardiserte grensesnitt sikrer en tett passform med komplementære materialer som renromspaneler og tetningslister.

3. Glatt, ikke-støvgenererende overflate.Overflatebehandlinger inkludert anodisering, elektroforese og pulverlakkering gir en jevn, ikke-porøs finish som er korrosjonsbestandig og lett å rengjøre. Dette oppfyller krav til renrom for lavt partikkelutslipp.

4. Omfattende produktutvalg.Serien inkluderer kanalprofiler, vinkelprofiler, avrundede hjørneprofiler, dør- og vindusrammer og FFU-gittersystemer. Tilpassede dimensjoner og spesielle former kan produseres på forespørsel.

5. Modulær montering og gjenbrukbarhet.Profilene er satt sammen ved hjelp av boltede forbindelser og nagler, noe som eliminerer behovet for sveising. Dette muliggjør rask installasjon, demontering og gjenbruk når layoutendringer er nødvendig.

Installasjons- og kompatibilitetsmerknader

For veggpaneltilkoblinger:I-bjelke- og H-bjelkeprofiler brukes som mellomkoblinger mellom paneler. Kontroller at profilsporbredden samsvarer med panelkanttykkelsen før montering. Stram festene jevnt for å unngå hull.

For hjørnebehandling:Bruk R50 eller større radiusprofiler ved vegg-til-vegg- og vegg-til-tak-kryss for å eliminere støvfanger. Blindnagler anbefales fremfor skruer for et renere utseende og redusert partikkelforurensning.

For FFU netttak:Sørg for at opphengsavstanden ikke overstiger 1200 mm og at rammen er nivellert til innenfor 1 mm per meter. Gitteråpningen på 1180×580 mm er standard for FFU-moduler, men tilpassede størrelser kan tilpasses.

For dør- og vindusrammer:Velg profiler som passer til renromspaneltykkelsen. Kontroller at tetningssporet er kompatibelt med den tiltenkte pakningen eller tetningsmassen. Etter montering, kontroller at døren eller vinduet fungerer jevnt uten binding.

Hvor disse profilene brukes

1.Elektronikk og halvlederrenrom: tilkobling og fiksering for veggpaneler og tak, samt FFU gittertaksystemer.

2.Biofarmasøytiske GMP-fasiliteter: R50 radiusede hjørneprofiler for forsegling av innvendige og utvendige hjørner, og eliminerer støvfangende dødsoner.

3.Sykehusoperasjonsrom og ICU-avdelinger: installasjon av dør- og vindusrammer, og lufttette forseglingsapplikasjoner.

4.Renrom for matforedling: panelforbindelser i renrom, tetting av gulvkanaler og installasjon av takgitter.

5.Rene soner i laboratoriet: montering av rammeverk, integrering av ledningsnett og forsegling.

Ofte stilte spørsmål

1. Hvilken overflatebehandling anbefales for farmasøytiske renrom?

For farmasøytiske GMP-anlegg brukes anodiserte eller pulverlakkerte overflater ofte fordi de er ikke-porøse, enkle å rengjøre og motstandsdyktige mot vanlige desinfeksjonsmidler. Elektroforetisk belegg kan spesifiseres for profiler med komplekse former hvor jevn dekning er avgjørende.

2. Hvordan monteres radiushjørneprofiler uten sveising?

Hjørneprofiler med radius er vanligvis sikret med blindnagler. Denne metoden gir en sikker tilkobling samtidig som man unngår varme, røyk og partikkelforurensning forbundet med sveising. Naglene monteres fra innsiden, og etterlater en glatt ytre overflate som er lett å rengjøre.

3. Kan tilpassede profillengder leveres?

Ja. Standardlengden er 6 meter, men profiler kan kappes til spesifiserte lengder fra fabrikk. Ikke-standard tverrsnitt kan også produseres ved hjelp av tilpassede ekstruderingsdyser, underlagt minimumsbestillingsmengder og ledetidshensyn.

4. Hvordan sikrer jeg kompatibilitet mellom aluminiumsprofiler og renromspaneler?

De fleste produsenter av renromspaneler designer panelene sine for å matche industristandard profilsporbredder. Før du bestiller, kontroller at panelkanttykkelsen og profilsporbredden er kompatible. Vårt tekniske team kan gi dimensjonale tegninger og prøver for verifisering.

5. Hva er bæreevnen til FFU himlingsnettsystem?

FFU-nettsystemet er utformet med 30 % sikkerhetsmargin utover forventet belastning, som inkluderer vekten av FFU-enhetene, himlingsplatene og eventuelle driftsbelastninger. Hengeravstanden holdes innenfor 1200 mm for å fordele lasten jevnt. For spesifikke lastberegninger, vennligst oppgi FFU-vekt og takkonfigurasjon til vårt ingeniørteam.
