Stabilt bygningskonvoluttstøttesystem for yttervegg- og takkonstruksjonsstøtte

Et støttesystem for bygningskonvolutten består av de sekundære strukturelle elementene, festemidler, vanntettingskomponenter og etterbehandlingstilbehør som kobler hovedstålrammen til tak- og veggpanelene.SENBOByggematerialerleverer et komplett spekter av disse komponentene for stålkonstruksjonsprosjekter, inkludert riller, støtteklemmer, takrennesystemer, beslag og tetningsmaterialer.

Systemet er vanligvis delt inn i fem funksjonelle grupper:

Strukturell støtte:C-, Z-, U- og L-formede stålrør, hattekanaler, hengestenger og avstivningsrør. Disse elementene overfører last fra tak- og veggpanelene til den primære stålrammen.

Feste og tilkobling:Tak- og veggstøtteklips, skyve og faste braketter, selvborende skruer, skjærbolter og skjulte fester. Disse komponentene bestemmer hvordan panelene er sikret og hvordan termisk bevegelse tilpasses.

Drenering:Stål- eller rustfrie takrenner, regnvannsutløp, nedløpsrør og sifoniske dreneringskomponenter. Riktig dreneringsdesign forhindrer vannansamling og lekkasje ved takets omkrets.

Blinker og trim:Mønehetter, blinkende ark, kantlister, lukkinger og dryppkanter. Disse elementene forsegler panelkanter og overganger, holder vann ute og gir et ferdig utseende.

Isolasjon og tetting:Termisk isolasjon, dampsperrer, pustende membraner, tetningsbånd og pakninger. Disse produktene kontrollerer varmeoverføringen, håndterer kondensering og opprettholder lufttettheten.

Strukturelle støttekomponenter

C-formede purlinerer de mest brukte sekundære elementene i bygningskonvolutter av metall. Størrelsene varierer fra C80 til C350, med tykkelser fra 1,5 mm til 3,5 mm. De er enkle å fremstille og installere, noe som gjør dem egnet for generelle industribygg og varehus.

Z-formede purlinergir bedre overlappende ytelse enn C-formede seksjoner og er ofte spesifisert for lengre spenn. Størrelsene varierer fra Z80 til Z350, med forhåndsstansede hull tilgjengelig for å forbedre installasjonsnøyaktigheten og dreneringsytelsen.

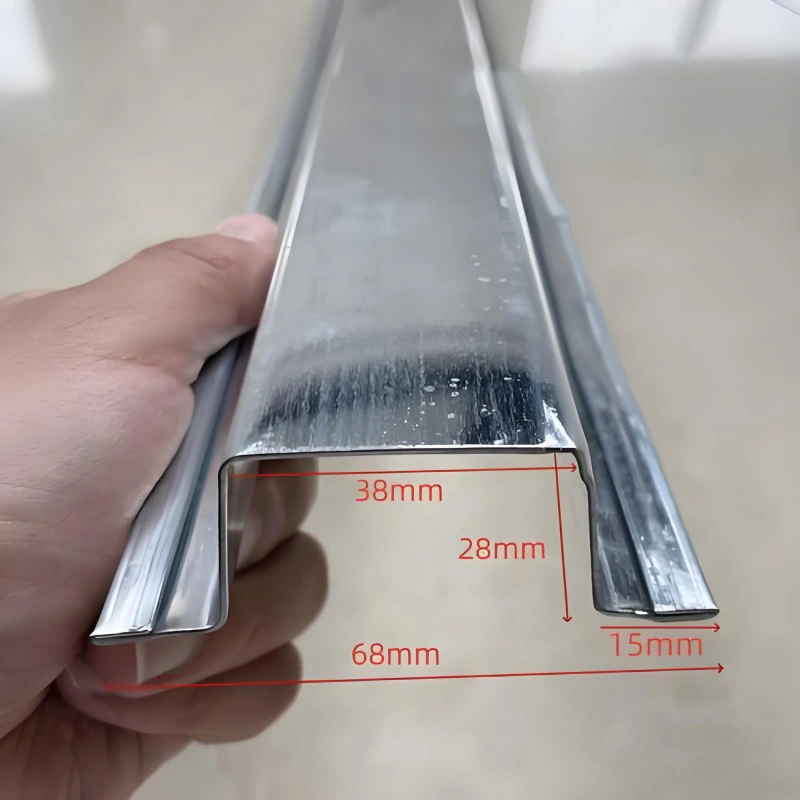

U-formet og L-formet stålbrukes til dør- og vindusramming, hjørneforsterkning og kantfeste.Hattekanalerarbeid med matchende støttebraketter i systemer som krever nøyaktig justering. Sagstenger og avstivningsrør forbedrer den generelle stabiliteten til purlinsystemet.

Feste- og tilkoblingskomponenter

Støtteklemmer er den mest teknisk kritiske delen av et taksystem med stående søm.Skyvestøtterla takpanelet utvide seg og trekke seg sammen med temperaturendringer, og redusere belastningen som ellers kan forårsake knekking eller tretthet av festene. Disse støttene inkluderer vanligvis et isolerende avstandsstykke for å forhindre varmebrodannelse.Faste støtterbrukes på steder der bevegelsen må begrenses, for eksempel ved takfot eller møne.

Selvborende skruer med EPDM-skiver er standardfeste for de fleste vegg- og takpanelforbindelser. Skiven opprettholder en værtett forsegling, mens skruebelegget bestemmer korrosjonsbestandigheten. Skjærbolter brukes i komposittgulvdekkesystemer for å koble dekket til stålbjelken og overføre skjærkrefter.

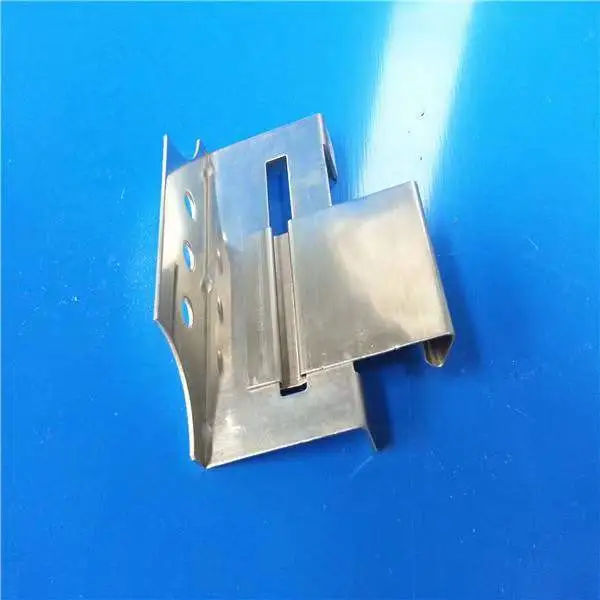

For stående sømsystemer, fester rustfrie stålklemmer og aluminiumsklemmer paneler uten å trenge inn i takflaten. Dette reduserer antallet synlige festemidler og forbedrer langsiktig værtetthet.

Dreneringskomponenter

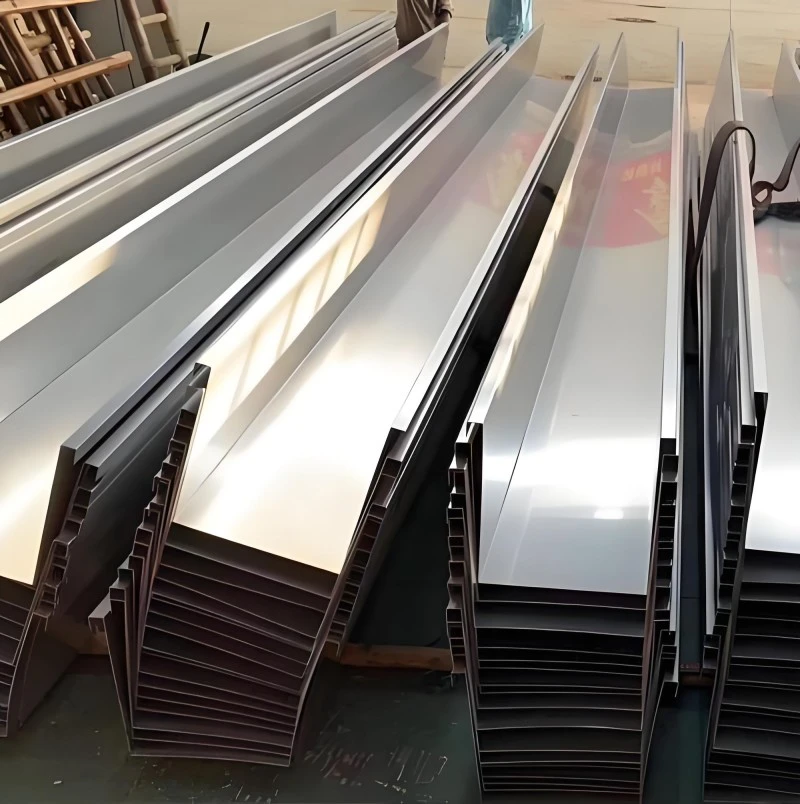

Stålrenner er hovedinnsamlingselementet for takdrenering. Vanlige materialer inkluderer galvanisert stål og rustfritt stål, med tykkelser fra 1,0 mm til 2,0 mm. Rustfritt stål gir bedre korrosjonsbestandighet og foretrekkes i kyst- eller industrimiljøer.

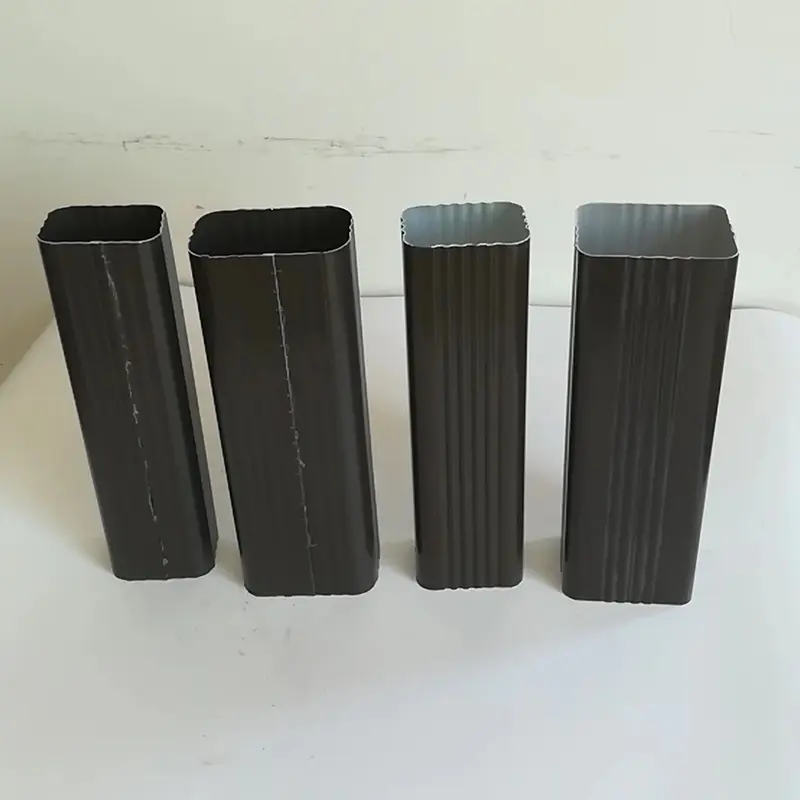

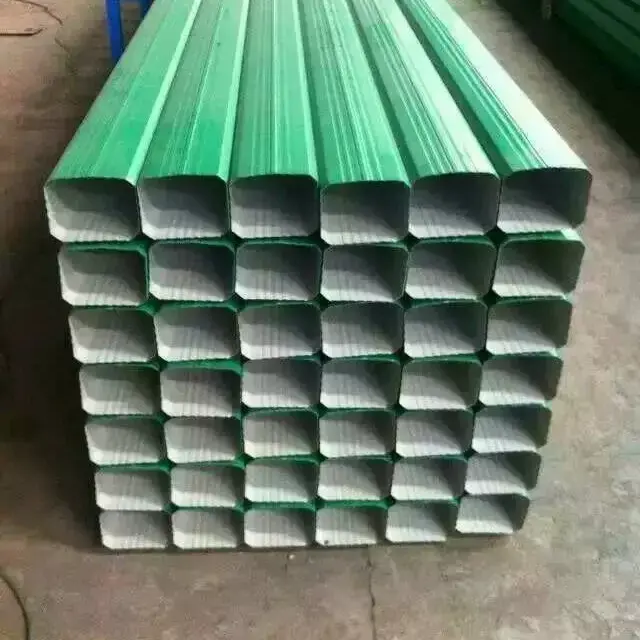

Sifoniske dreneringssystemer brukes til tak med stor spenn der det kreves høy dreneringskapasitet. Nedløpsrør og regnvannsutløp kompletterer systemet, og leder vann fra rennen til jordavløpsnettet.

Blinkende og tette komponenter

Blinkende og trimstykker forsegler overgangene mellom paneler, vegger og takgjennomføringer. Mønekapper dekker takets topp, blinkende ark håndterer vegg-til-tak-kryss, og kantlister avslutter omkretsen. Lukninger og dryppkanter hindrer vanninntrengning ved panelender og takskjegg.

Isolasjonsmaterialer som steinull og glassull er installert under tak og veggpaneler. Pustende membraner lar fuktighet slippe ut samtidig som de hindrer vanninntrenging, og dampbarrierer kontrollerer kondens i isolasjonslaget. Tetningsbånd og pakninger fullfører lufttetthetssystemet.

Tekniske spesifikasjoner

Utvalgshensyn

For taksystemer:Girdavstanden, støtteklipstypen og panelprofilen må koordineres. Skyvestøtter er standard for stående sømtak for å imøtekomme termiske bevegelser. Støttehøyden må passe til isolasjonstykkelsen for å unngå kompresjon.

For veggsystemer:C-formede purliner er vanligvis tilstrekkelig. Festemetoden avhenger av veggpanelprofilen og vindbelastningen. Selvborende skruer med EPDM-skiver er typiske for synlige festevegger; skjulte festemidler kan brukes til arkitektoniske paneler.

For korrosive miljøer:Spesifiser takrenner i rustfritt stål, belagte festemidler og aluminium-sinkbelagte riller. EPDM skiver må være kompatible med panelbelegget og det lokale klimaet.

For tak med store spenn:Z-formede purliner med forhåndsstansede hull gir bedre dreneringsjustering og panelstøtte. Sifondrenering kan være nødvendig for tak med høy nedbørsintensitet.

Installasjonsveiledning

Purlin installation:Merk layoutlinjer på hovedstålrammen før installasjon. Purlin-avstanden må samsvare med designtegningen. Forbindelser mellom riller og hovedrammen må være helt strammet, og hengestenger bør installeres der det er nødvendig for å hindre sideveis bevegelse.

Støtte klips installasjon:Monter klips i samme retning som panelleggingssekvensen. Klipsbasen må være godt festet til purlinen. Kontroller at det isolerende avstandsstykket er riktig plassert for å unngå varmebroer.

Panelfeste:For stående sømsystemer, fest panelene til klipsene og søm dem med kalibrert utstyr. Unngå å overstramme selvborende skruer på utsatte festesystemer, da dette kan skade EPDM-skiven og redusere værtetthet.

Montering av takrenne og beslag:Sørg for at takrennene skråner mot utløpspunktene. Tett alle skjøter og overganger. Innslag må overlappe panelribbene på riktig måte for å hindre vannsporing bak kledningen.

Koordinering med andre byggkonvoluttprodukter

Støttesystemkomponentene er designet for å fungere med hele spekteret av metallkonvoluttpaneler levert av SENBO, inkludertProfilerte stålplater, Sandwichpaneler i steinull, Aluminium-magnesium-mangan paneler, ogPerforerte paneler. For eksempel skiller purlin-oppsettet for en sandwichpanelvegg seg fra det for en enkeltskinnsprofilert platevegg på grunn av forskjeller i spennevne. Vårt ingeniørteam kan gi layouttegninger som koordinerer de strukturelle støttene med den valgte paneltypen.

Ofte stilte spørsmål

1. Hva er forskjellen mellom skyve og faste takstøtter?

Skyvestøtter lar takpanelet bevege seg langs lengden ettersom temperaturen endres. Dette reduserer termisk stress og forhindrer tretthet av festene. Faste støtter brukes ved sikringspunkter som takskjegg og rygger. I et stående sømtak er de fleste klips glidetyper, med faste klips som kun brukes på bestemte steder.

2. Hvordan bestemmes purlin-avstanden?

Kantavstand avhenger av panelprofilen, platetykkelsen, vindbelastningen og snøbelastningen. Sterkere paneler med høyere ribber kan spenne over lengre avstander og krever færre purliner. Avstanden skal verifiseres ved strukturell beregning for hvert prosjekt. Vårt tekniske team kan anbefale en passende layout basert på valgt panel.

3. Hvilke festemidler bør brukes i kystmiljøer?

For kystnære områder bør festemidler med høy korrosjonsbestandighet spesifiseres. Festemidler i rustfritt stål eller de med tungt sink-aluminiumsbelegg er passende. EPDM-skiven må også være UV-bestandig og kompatibel med panelbelegget for å opprettholde en værtett forsegling.

4. Kan støttesystemet tilpasses for ikke-standard panelprofiler?

Ja. Støtteklemmer, blinking og lukkinger kan produseres for å matche ikke-standard panelformer. Gi panelprofiltegningen og prosjektets strukturelle krav slik at riktige komponenter kan velges eller produseres.

5. Hvilken dokumentasjon følger med støttesystemkomponentene?

Materialsertifikater, beleggsrapporter og produkttestrapporter kan leveres. For purliner og festemidler er mølletestsertifikater tilgjengelige. For prosjekter som krever ytterligere samsvarsdokumentasjon, som brannytelse eller strukturelle beregningsnotater, kan disse leveres på forespørsel.
