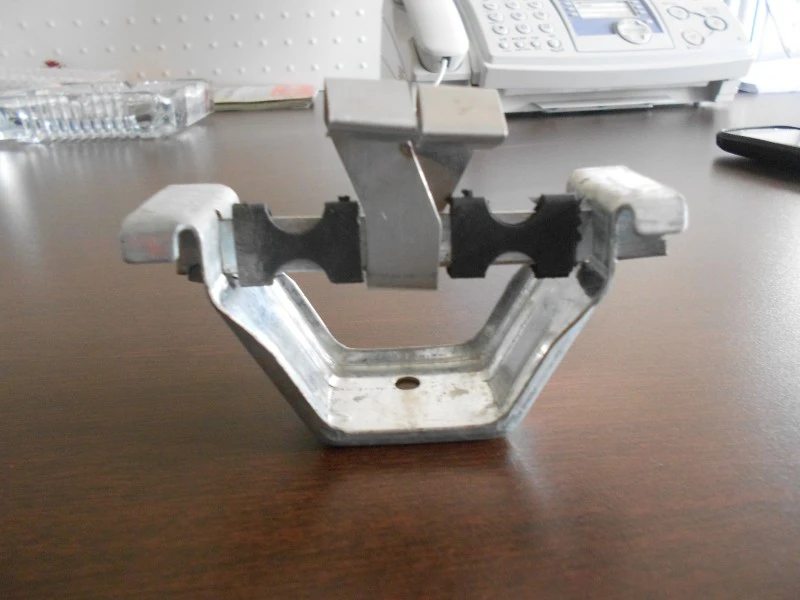

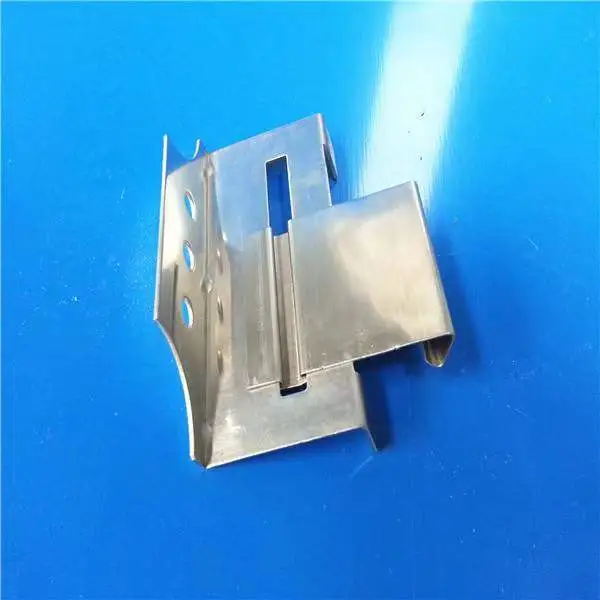

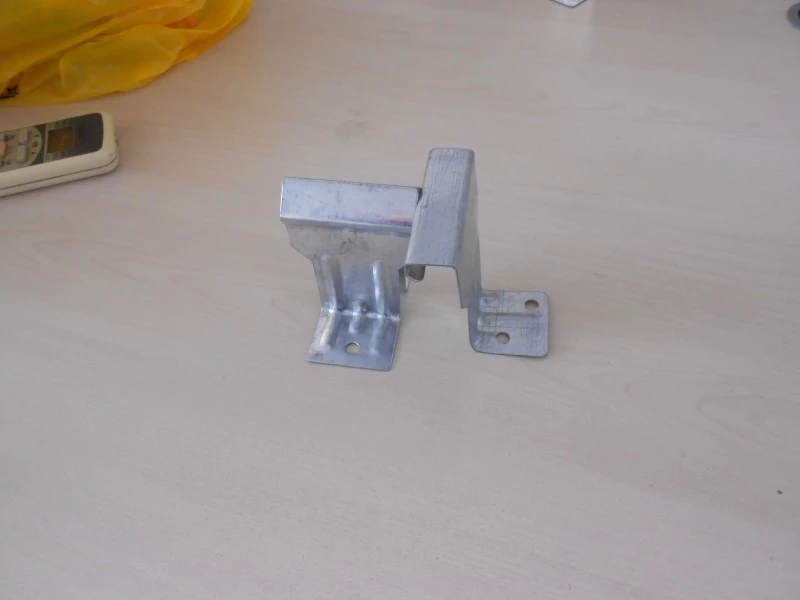

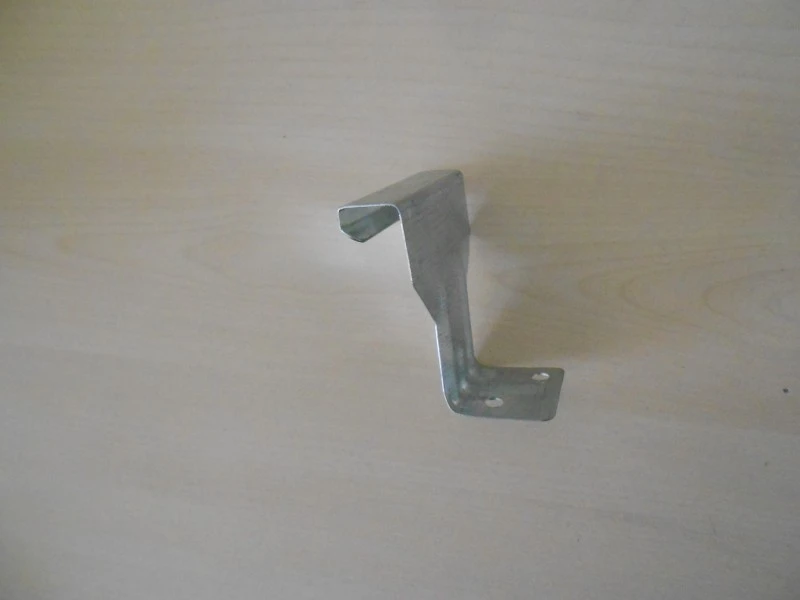

Skjulte klipsfester gir en skjult forbindelse mellom bygningspaneler og bærekonstruksjonen. Klipsen går i inngrep med en bunnribbe festet til ringen eller braketten, og holder panelet uten skruer gjennom paneloverflaten. Denne tilnærmingen holder alle festemidler inne i panelsømmene, noe som gir et rent ytre og fjerner lekkasjebanene forbundet med synlige skruer og tetningsmasse. SENBO forsyner disse klipsene med dimensjonssjekk av spordybde, benlengde og materialtykkelse, og produksjonsprosessen inkluderer periodisk testing av inngrepsstyrke.
Klipsene er laget av 304 rustfritt stål som standard, med 430 og 201 tilgjengelig for spesifikke budsjetter. Q235B stål med varmforsinking brukes til tyngre konstruksjonsklips. Klips i rustfritt stål produseres ved kaldpressing eller stansing av båndmateriale. Q235B klips er vanligvis laget av varmvalset plate med en minimumstykkelse på 5 mm og dannet ved hydraulisk kaldpressing for å opprettholde styrke og dimensjonsnøyaktighet.
Klipsens innvendige høyde bestemmes av panelspordybden. Vanlige innvendige høyder varierer fra 2,6 mm til 10 mm, med en benlengde på 7,5 mm og materialtykkelse fra 0,5 mm til 1,5 mm for rustfritt stål. Boltdiameter er 12 mm med en styrkegrad på minst 8,8. Klips er klassifisert etter bruk i veggpanelklemmer, takpanelklemmer og gulvpanelklemmer. Etter materiale er de delt inn i rustfrie stålklips og varmgalvaniserte stålclips.
| Punkt | Parameter / spesifikasjon | Referanse eller merknader |
|---|---|---|
| Grunnmateriale | 304 rustfritt stål / Q235B varmvalset stål | Materiale valgt etter søknad |
| Materialtykkelse | 0,5–1,5 mm for rustfritt stål; ≥5 mm for komponenter i helt stål | Avhenger av produkttype |
| Klips intern høyde | 2,6–10 mm | Må matche panelsporet |
| Benlengde | 7,5 mm | Typisk dimensjon |
| Boltspesifikasjon | M12, styrkeklasse ≥8,8 | For strukturell tilkobling |
| Galvaniseringstykkelse | ≥150 g/m² per side | Varmgalvanisert Q235B |
| Sklimotstand | A ≤ 7,0 mm ved 7,0 kN; Δ ≤ 0,5 mm ved 10,0 kN | I henhold til GB 15831 og industristandarder |
| Strukturell integritet | Ingen feil ved 25,0 kN | I henhold til GB 15831 og industristandarder |
| Vridningsstivhet | θ ≤ 4° ved 900 N·m dreiemoment | For rettvinklede koblinger |
| Dreiemomenttest | Ingen feil ved ≥65 N·m | Klippets momentmotstand |
De mekaniske kravene for skjulte klips er basert på GB 15831 og relaterte industristandarder. Sklisikkerhetstester krever forskyvning på ikke mer enn 7,0 mm ved en belastning på 7,0 kN, og ikke mer enn 0,5 mm ved 10,0 kN. Klipset må ikke svikte ved 25,0 kN. Torsjonsstivhet krever en vinkel på ikke mer enn 4 grader under 900 N·m dreiemoment. Helt stål kaldpressede klips testet av SENBO oppfyller disse grensene.
304 rustfrie stålklips har blitt utsatt for saltspraytesting og viser passende korrosjonsbestandighet for utendørs eksponering. Varmgalvaniserte Q235B klips bærer et minimum sinkbelegg på 150 g/m² per side, som gir langvarig beskyttelse under normale atmosfæriske forhold. Materialvalget bør samsvare med prosjektmiljøet.
I stående falstak holder skjulte klips panelene til støttebeslagene uten overflategjennomføringer. Dette gjør at takpanelene kan bevege seg med termisk ekspansjon og sammentrekning mens de holder seg fast ved klipsene. Resultatet er en takoverflate uten synlige skruehull, noe som reduserer sjansen for vanninntrengning og forbedrer langsiktig vanntetting. Metoden med skjult klips brukes i 360° stående sømsystemer for industritak med stor spennvidde.
For veggpaneler tillater skjulte klipsfester spikerfri installasjon, og holder paneloverflaten ren. I vindusmonteringer dekker den skjulte forbindelsen de kuttede kantene på de fargebelagte panelene, og beskytter dem mot direkte regnkontakt og reduserer risikoen for rust på kantene. Denne installasjonsmetoden oppfyller kravene til arkitektonisk utseende.
Leverandører bør levere materialsertifikater for rustfritt stål eller galvanisert stål. Testrapporter for sklisikkerhet, strukturell integritet og torsjonsstivhet bør være tilgjengelig hvis prosjektet krever det. Mottakskontroller på stedet bør verifisere dimensjoner, materialkvalitet og overflatetilstand. For store bestillinger kan prøveklipp testes for å bekrefte engasjement med den faktiske panelprofilen.
Klipsens innvendige høyde må samsvare med spordybden på panelet som brukes. Mål panelsporet eller se panelprodusentens spesifikasjoner. Et klips som er for høyt vil forhindre fullt inngrep, mens et som er for kort kan tillate bevegelse eller frigjøring.
Skjulte klips er designet for paneler med en kompatibel spor- eller sømprofil. Metallpaneler med stående sømmer eller sammenlåsende kanter fungerer godt. Noen trebaserte paneler kan også bruke skjulte klips hvis sporet er riktig maskinert. Bekreft alltid kompatibilitet med både panel- og klipsleverandørene.
Klips i rustfritt stål, spesielt 304-kvalitet, gir bedre korrosjonsbestandighet og er foretrukket for kystnære eller fuktige miljøer. Galvaniserte stålklemmer er sterkere og brukes ofte til tunge strukturelle forbindelser, men sinkbelegget varer kanskje ikke så lenge i aggressive atmosfærer. Valget avhenger av prosjektets miljøeksponering og belastningskrav.
Ja, skjulte klips brukes i områder med mye vind, spesielt i taksystemer med stående søm. Klipsene må plasseres i avstand i henhold til designet vindlast, og klipsmaterialet og tykkelsen må være tilstrekkelig. Vindløftberegninger bør utføres for det spesifikke prosjektet.
