Sandwichpaneler av steinull er sammensatte bygningspaneler som består av en steinullkjerne festet mellom to metallbelegg.SENBO Byggematerialerleverer disse panelene for tak, vegg og skillevegger i stålkonstruksjoner, med fokus på brannytelse, termisk isolasjon og langsiktig dimensjonsstabilitet.
Kjernen er produsert av naturlige bergarter som basalt, smeltet ved temperaturer over 1450°C og fibret til diskontinuerlige fibre. Fibrene behandles med vannavstøtende midler og bindemidler før de formes til stive plater. Kjernetetthet varierer vanligvis fra 120 kg/m³ til 150 kg/m³, noe som gir en balanse mellom termisk isolasjon, brannmotstand og strukturell støtte.
Facing materialer inkluderer fargebelagt stål, galvanisert stål, aluminium-sinklegering belagt stål, rustfritt stål, aluminiumslegering og aluminium-magnesium-manganlegering. Fasetykkelse varierer fra 0,3 mm til 0,8 mm. Forsiden beskytter kjernen mot fuktighet og mekaniske skader samtidig som den gir det ytre utseendet.
To produksjonsmetoder brukes vanligvis:
Maskinlagde paneler:Produsert på kontinuerlige automatiserte linjer hvor steinullkjernen og stålbelegg er limt under kontrollert trykk og temperatur. Denne metoden gir jevn kvalitet og er kostnadseffektiv for standardpaneler med store volum. Maskinlagde paneler er egnet for generelle industribygg, lager og standard skillevegger.
Håndlagde paneler:Sammensatt med en omkretsramme av galvaniserte stål- eller aluminiumslegeringsprofiler, med steinullkjernen satt inn og limt inne i rammen. Denne konstruksjonen gir høyere kantstyrke, bedre planhet og større bæreevne. Håndlagde paneler er spesifisert for renromsskillevegger, tak som støtter utstyr og avanserte arkitektoniske applikasjoner.
Steinull er et uorganisk fibrøst materiale klassifisert som klasse A ikke-brennbart under GB 8624. Kjernen tåler kontinuerlig eksponering for temperaturer over 1000°C uten å miste strukturell integritet. Brannmotstandsgrenser varierer med paneltykkelse og konstruksjon:
50 mm panel:Omtrent 60 minutter brannmotstand.
100 mm panel:Omtrent 120 minutter brannmotstand.
150 mm panel:Omtrent 180 minutter brannmotstand.
Disse verdiene er basert på standard branntestkonfigurasjoner og bør bekreftes med gjeldende testrapport for den spesifikke panelenheten.
Varmeledningsevnen til steinullkjernen varierer fra 0,035 W/(m·K) til 0,043 W/(m·K). Dette gir effektiv varmeisolasjon for både varme og kalde miljøer. I kjølelager og temperaturkontrollerte bygninger bør paneltykkelsen beregnes basert på nødvendig termisk motstand og inne-utendørs temperaturforskjell.
Den porøse fiberstrukturen til steinull bidrar til lydabsorpsjon og lydisolering. For et panel med en kjernetetthet på 120 kg/m³ er den vektede lydreduksjonsindeksen ca. Rw = 29–30 dB. Dette gjør panelene egnet for bruksområder der støykontroll er nødvendig, som utstyrsrom, mekaniske anleggsområder og skillevegger mellom støyende og stille soner.
Regnstøtstøy på metalltak reduseres også sammenlignet med enkeltskinnsprofilerte plater, da steinullkjernen absorberer slagenergi og demper den overførte lyden.
| Parameter | Område / Alternativer | Notater |
|---|---|---|
| Facing materiale | Fargebelagt stål, galvanisert stål, Al-Zn belagt stål, rustfritt stål, aluminiumslegering, Al-Mg-Mn legering | Tykkelse 0,3–0,8 mm |
| Kjernemateriale | Hydrofob steinull | Tetthet 120–150 kg/m³ |
| Paneltykkelse | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 / 250 mm | Tilpassbar |
| Effektiv bredde | 950 / 1000 / 1150 mm | 500–1200 mm kan tilpasses |
| Panellengde | Opp til 15 000 mm | Kutt til prosjektkrav |
| Brannvurdering | Klasse A (A1) ikke brennbart | Per GB 8624 |
| Termisk ledningsevne | 0,035–0,043 W/(m·K) | Kjernematerialegenskap |
| Lydisolasjon | Rw = 29–30 dB | Kjernedensitet 120 kg/m³ |
| Hydrofobicitet | ≥98 % | Kjernematerialegenskap |
| Surhetskoeffisient | ≥1,8 | Kjernematerialegenskap |
| Gjeldende standarder | GB/T 23932-2009, GB 8624 | Samsvarsdokumentasjon tilgjengelig |
For brannklassifiserte partisjoner:Velg paneltykkelse basert på nødvendig brannmotstandsvarighet. Et 100 mm panel gir ca. 120 minutter brannmotstand, noe som oppfyller kravene til mange brannseksjonsvegger. Bekreft den spesifikke enhetens testrapport for samsvar.
For tak:Paneltykkelse bør beregnes ut fra varmeisolasjonskravet og forventede taklaster. Korrugerte profilpaneler brukes ofte til tak for å forbedre drenering og strukturell stivhet. Kantforsegling av polyuretan kan spesifiseres for forbedret vannmotstand ved panelskjøter.
For vegger:Not-og-fjær-plater gir et rent utseende og god fugetetting. Panelbredden kan velges for å minimere kutteavfall basert på veggdimensjonene.
For fuktige miljøer:Steinullkjernen er hydrofob, men panelkantene og skjøtene bør tettes skikkelig for å hindre inntrengning av fuktighet. Belegg i rustfritt stål eller aluminium-sink gir ekstra korrosjonsbestandighet. Kantforseglede paneler i polyuretan gir forbedret fuktbeskyttelse i skjøtene.
For renromsapplikasjoner:Håndlagde paneler med stålomkretsrammer anbefales. Disse panelene gir bedre flathet og kantstyrke, og kan støtte takmontert utstyr.Renromspanelermed steinullkjerner kombinerer brannsikkerhet med overflaterensbarheten som kreves for kontrollerte miljøer.

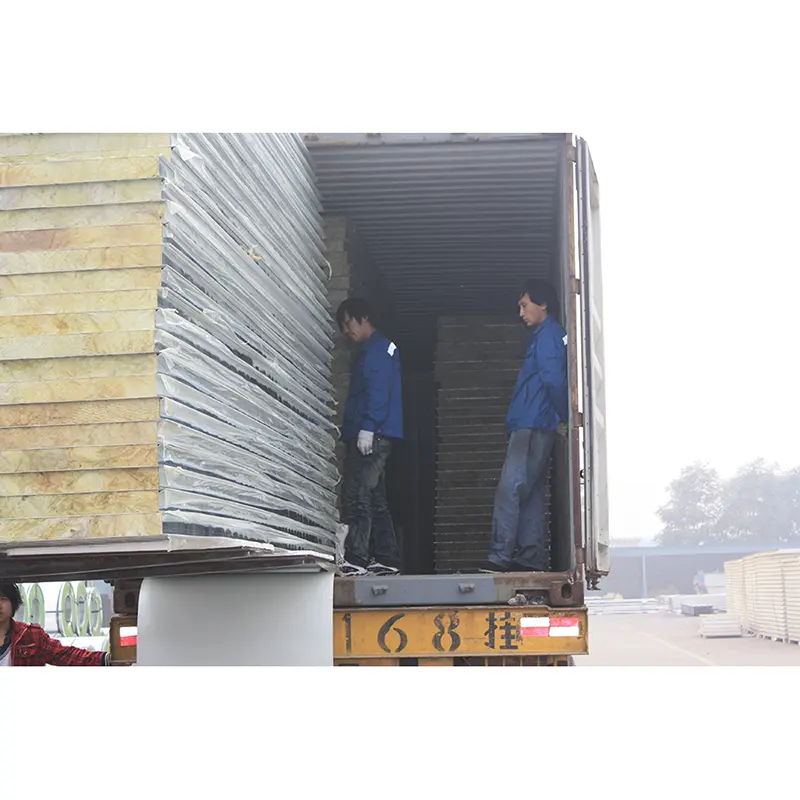

Panelhåndtering:Bruk løfteutstyr som fordeler lasten jevnt over paneloverflaten. Unngå å dra paneler over grove overflater. Beskyttelsesfilmen skal forbli på plass til sluttrengjøring etter installasjon.
Fugetetting:Alle panelskjøter skal tettes i henhold til prosjektspesifikasjonen. For not-og-fjær-paneler, sørg for at hannkanten er helt i inngrep før festing. Kantforseglede paneler av polyuretan gir en tettere fugeforsegling og bør brukes der vanntetthet er kritisk.
Feste:Bruk de angitte festene og avstanden. For skjulte festesystemer, kontroller at klipsene eller skruene er riktig plassert før panelmontering. Overstramming kan skade belegget og redusere værtetthet.
Kutting og trimming:Feltskjæringer bør utføres med passende verktøy for å unngå å skade steinullkjernen. Eksponerte kuttkanter bør beskyttes med bearbeidingsbelegg og kantbekledning for å hindre fuktinntrengning.
Sandwichpaneler av steinull monteres ofte sammen medProfilerte stålplater for den indre foringen av tak- og veggmontasjer. Sandwichpanelet gir den termiske barrieren, mens profilplaten bærer strukturelle belastninger og gir en ferdig innvendig overflate.Flgulv terrassebordprofiler kan brukes i samme bygning for komposittgulvkonstruksjon.Tilbehørssystemer for byggematerialer, inkludert purliner, festemidler, beslag og tetningsmidler, må velges for å matche panelprofilen og prosjektforholdene. Vårt ingeniørteam kan gi koordinerte layouttegninger for disse kombinerte systemene.
1.Tak og vegger på industrianlegg som krever brannmotstand og varmeisolasjon av A-klasse.
2.Lager- og logistikkanlegg der brannsikkerhet og energieffektivitet er prioritert.
3.Offentlige bygninger som flyplassterminaler, jernbanestasjoner og idrettsanlegg med strenge brannsikkerhetskrav.
4.Renromsskillevegger og tak i farmasøytiske, elektroniske og matvareanlegg.
5.Kjølelagre og temperaturkontrollerte bygninger hvor konsekvent termisk ytelse er kritisk.
Tykkere paneler gir både høyere brannmotstand og bedre varmeisolasjon. Et 50 mm panel gir cirka 60 minutter brannmotstand, mens et 100 mm panel gir cirka 120 minutter. Varmeisolasjonen øker proporsjonalt med kjernetykkelsen. Den nødvendige tykkelsen bør bestemmes av prosjektets brannsikkerhets- og energieffektivitetskrav.
Kantforsegling av polyuretan fyller panelskjøtene med skum, reduserer kuldebroen og hindrer fuktinntrengning i kantene. Dette forbedrer den generelle termiske ytelsen og reduserer risikoen for absorpsjon av kjernefuktighet i miljøer med høy luftfuktighet. Kantforseglede paneler anbefales for kjølelagring, renrom og bygninger i vått klima.
Ja. Håndlagde paneler med stålomkretsrammer og steinullkjerner brukes ofte i renromsskillevegger og tak. De gir A-klasse brannmotstand, god termisk isolasjon og den strukturelle styrken som trengs for å støtte utstyr. Belegg i rustfritt stål kan spesifiseres for områder som krever hyppig vask og desinfisering.
Standard not-og-fjær-paneler bruker sammenlåsende kanter som gir grunnleggende fugeforsegling. For forbedret vanntetthet har kantforseglede paneler i polyuretan skumfylte kanter som skaper en tettere skjøt. Alle skjøter skal tettes ytterligere med passende tetningsmiddel under installasjonen. Den spesifikke forseglingsmetoden avhenger av panelprofilen og prosjektets eksponeringsforhold.
Vi leverer testrapporter for brannytelse, varmeledningsevne og relevante mekaniske egenskaper. Materialsertifikater for stålbelegg og steinullkjernen er tilgjengelig. For prosjekter som krever ytterligere samsvarsdokumentasjon, for eksempel akustisk ytelse eller spesifikke brannmotstandsklassifiseringer, kan disse leveres på forespørsel.
