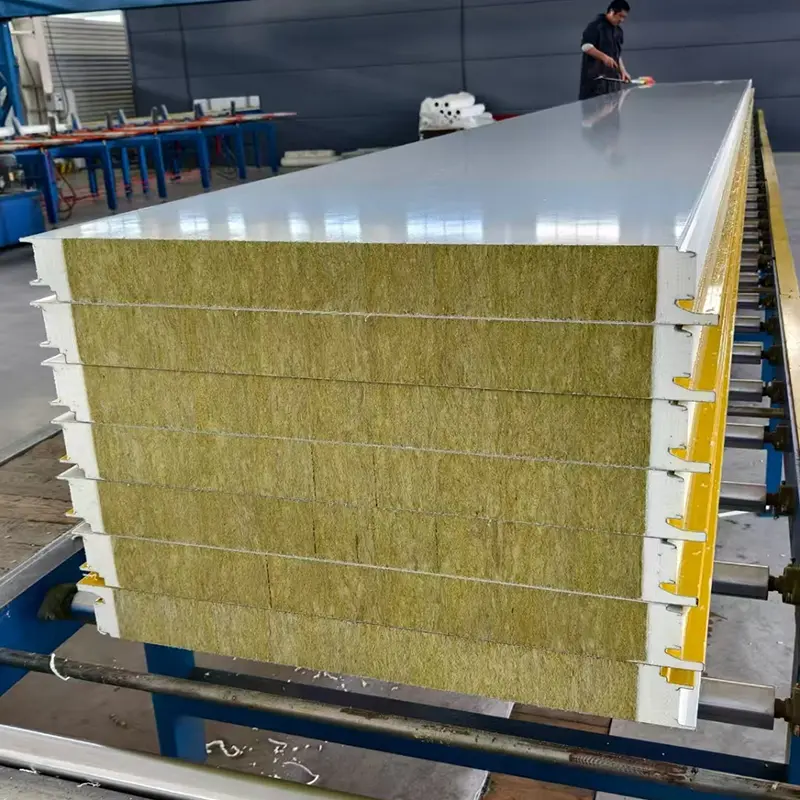

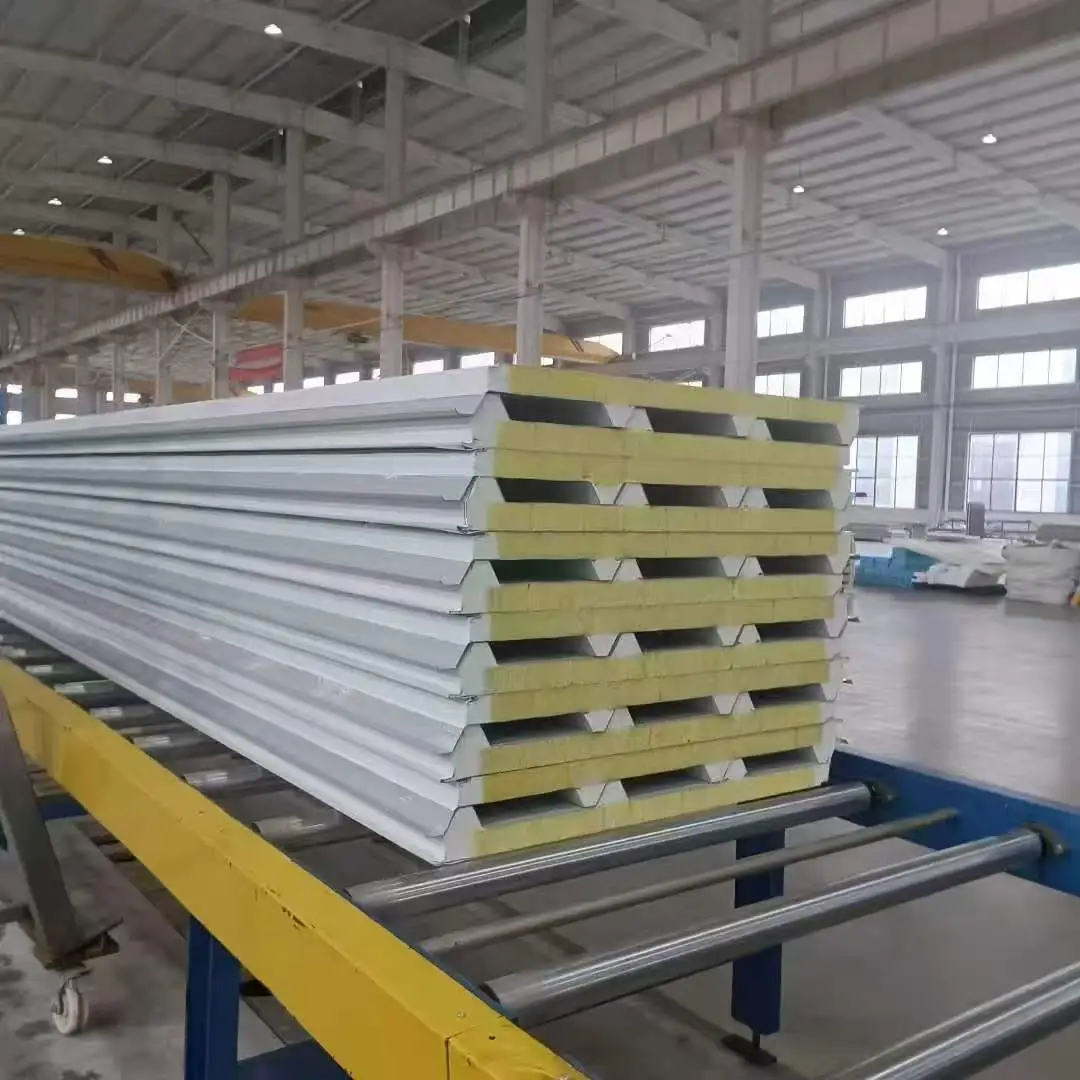

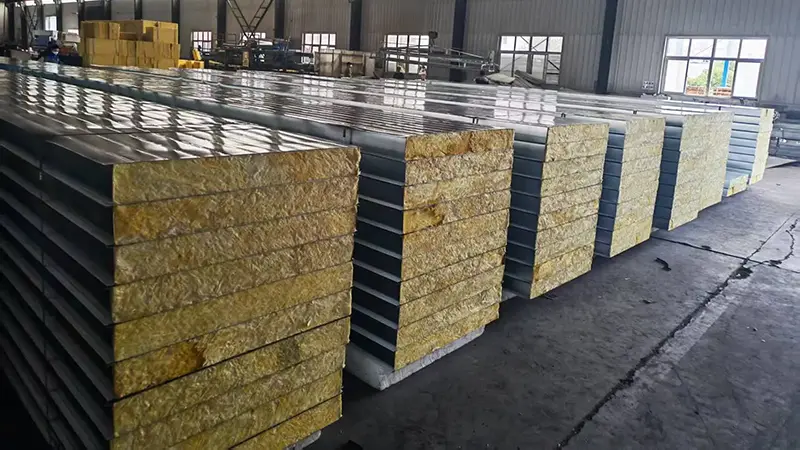

Taksteinsullsandwichpaneler, også kalt metallbelagte komposittpaneler, består av to tynne metallplater festet til et lett kjernemateriale. Dekledningsplatene er typisk 0,4 mm til 0,8 mm tykke og kan være galvanisert stål, fargebelagt stål, Al-Zn-belagt stål eller aluminiumslegering. Kjernematerialet er valgt basert på brannsikkerhet, varmeisolasjon og budsjettkrav. Vanlige kjernealternativer er steinull, stiv polyuretan (PU) og polystyren (EPS). Overflatene og kjernen er limt med lim, og danner en stresset hudstruktur. Metalldekningene bærer strekk- og trykkkrefter, mens kjernen overfører skjærspenninger og holder overflatene adskilt, noe som resulterer i høy bøyestivhet i forhold til panelvekten.
Taksteinullsandwichpaneler er vanligvis 50 mm til 200 mm tykke med effektive bredder på 900 mm til 1000 mm. PU sandwichpaneler varierer fra 30 mm til 100 mm tykke med en effektiv bredde på 1000 mm. EPS sandwichpaneler er tilgjengelige fra 50 mm til 250 mm tykke med effektive bredder på 1150 mm eller 1200 mm. Panellengden er vanligvis opptil 12 000 mm, og tilpassede lengder kan produseres i henhold til prosjektkrav.
| Ytelsesindikator | Polyuretan (PU) kjerne | Steinull kjerne | Polystyren (EPS) kjerne | Standard referanse |
|---|---|---|---|---|
| Kjernetetthet | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Termisk ledningsevne | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Målt ved omgivelsestemperatur |
| Bond styrke | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Mellom ansikt og kjerne |
| Forbrenningsytelse | Klasse B1 | Klasse A (ikke-brennbar) | Klasse B2 | GB 8624 |
| Brannmotstandsvurdering | Ikke spesifisert | ≥60 min for tykkelse ≥80 mm | Ikke spesifisert | Verifisert av branntester |
| Bøyelastkapasitet | ≥0,5 kN/m ved L₀/200 | ≥0,5 kN/m ved L₀/250 | ≥0,5 kN/m ved L₀/250 | Nedbøyningsgrense |
| Vanlig tykkelse | 30–100 mm | 50–200 mm | 50–250 mm | Tilpassbar |
| Effektiv bredde | 1000 mm | 900–1000 mm | 1150–1200 mm | Standard bredder |
Panelet oppfører seg som en I-bjelke. Metalloverflatene fungerer som flenser og bærer strekk- og trykkspenninger. Kjernen fungerer som nettet, og overfører skjærkrefter. Økende kjernetykkelse øker bøyestivheten uten å legge til betydelig vekt fordi kjernedensiteten er lav. Alle tre kjernetypene må oppfylle en minimum bøyelastkapasitet på 0,5 kN/m under spesifisert nedbøyningsgrense. Steinull og EPS-paneler er testet til L₀/250, mens PU-paneler er testet til L₀/200.
Kravene til bindingsstyrke varierer etter kjernetype. EPS-paneler krever en bindestyrke over 0,1 MPa, PU-paneler minst 0,09 MPa, og steinullpaneler over 0,06 MPa. Under peel testing må kjernematerialet som er igjen på overflaten fordeles jevnt og dekke minst 85 % av det limte området. Dette kravet er med på å bekrefte at overflatene og kjernen fortsetter å fungere som en enhet.
Brannoppførsel bestemmes hovedsakelig av kjernen. Steinullkjerner er ikke brennbare og gir en brannmotstandsvurdering på minst 60 minutter når tykkelsen er 80 mm eller mer. PU-kjerner kan nå klasse B1 flammehemmende vurdering. EPS-kjerner er klassifisert som klasse B2 og er begrenset til områder med lave brannsikkerhetskrav. Prosjektbrannkoder bør veilede kjernevalg.
PU-kjerner tilbyr den laveste varmeledningsevnen ved 0,027 W/(m·K) eller mindre, etterfulgt av EPS ved 0,041 W/(m·K) og steinull ved 0,045 W/(m·K). Valget bør balansere isolasjonsmål, brannklassifisering og budsjett. For et gitt isolasjonskrav kan PU-plater være tynnere enn EPS- eller steinullplater.
Kjernepaneler av steinull er egnet for bygninger som krever ikke-brennbare omhyllingsmaterialer, som industrianlegg med høy brannrisiko, offentlige bygninger, renrom og områder der brannforskrifter krever klasse A-materialer. De gir også god lydabsorpsjon, noe som er nyttig i støyende omgivelser.
PU-kjernepaneler er egnet for prosjekter der maksimal varmeisolasjon er nødvendig innenfor begrenset tykkelse, som for eksempel kjølelager, temperaturkontrollerte varehus og energieffektive bygninger. Deres B1-brannklassifisering gjør dem akseptable i mange applikasjoner, men lokale brannforskrifter bør bekreftes.
EPS-kjernepaneler er et økonomisk alternativ for bygninger med lave brannsikkerhetskrav, for eksempel midlertidige strukturer, landbruksbygg og enkelte varehus. De gir god isolasjon til en lavere kostnad, men deres B2-vurdering begrenser bruk i okkuperte områder eller områder med høy risiko.
Steinull er det eneste ikke-brennbare alternativet blant de tre og gir høyest brannmotstand. PU kan oppnå B1, mens EPS er B2. For bygninger med strenge brannforskrifter kreves vanligvis steinull.
Ja, sandwichpaneler kan brukes til både vegger og tak, men takpaneler kan kreve tilleggsfunksjoner som sterkere profiler, bedre dreneringsdesign og høyere vindmotstand. Bekreft med produsenten at det valgte panelet oppfyller kravene til taklast.
PU gir bedre termisk isolasjon per enhetstykkelse og høyere bindestyrke, men koster mer. EPS er lettere og billigere. Hvis isolasjonsmål kan nås med et tykkere EPS-panel, kan det være det mer økonomiske valget. Termiske beregninger bør lede beslutningen.
Relevante standarder inkluderer JC/T 868 for sandwichpaneler av metallbelagt polyuretan, JC/T 869 for sandwichpaneler med metallbelagt steinull, og JC/T 689 for sandwichpaneler av metallbelagt polystyren. Prosjektspesifikasjoner og akseptkriterier bør referere til disse dokumentene.
