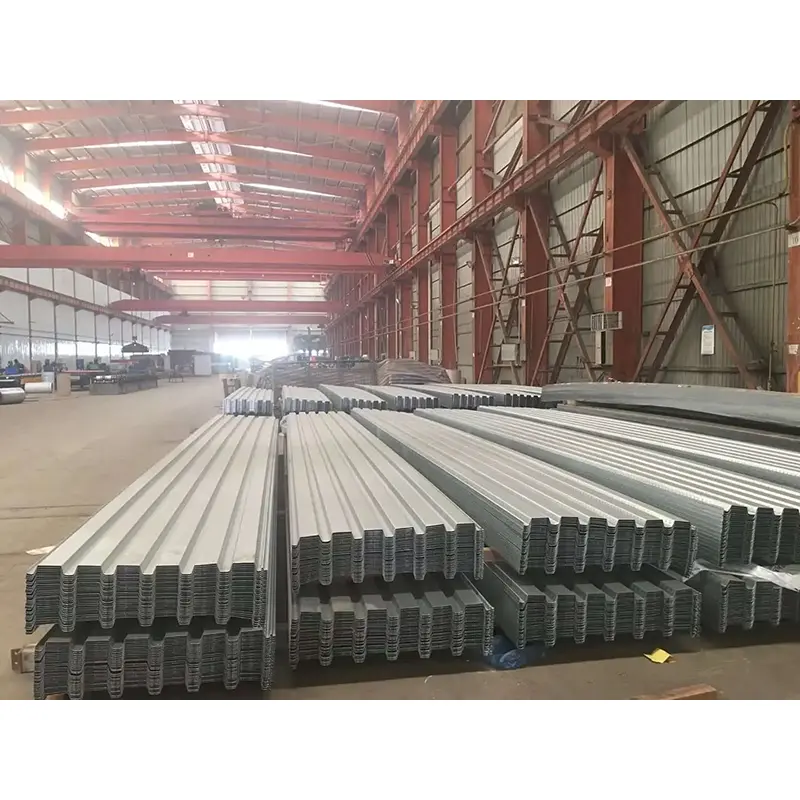

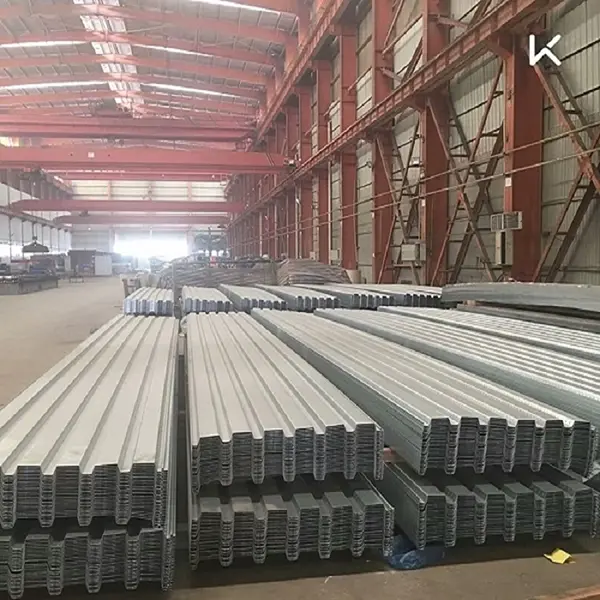

Floor Decking er et kaldformet stålpanel som brukes som permanent forskaling under konstruksjon og som strekkarmering i komposittplaten under service.SENBO Byggematerialerleverer åpne, lukkede, re-entrant og armeringsjern fagverksgulvdekkesystemer for stålkonstruksjonsprosjekter, sammen med relaterteProfilerte stålplaterogTilbehørssystemer for byggematerialerfor komplette gulvmontasjer.
Fire hovedprodukttyper er tilgjengelige, hver med distinkt strukturell oppførsel:

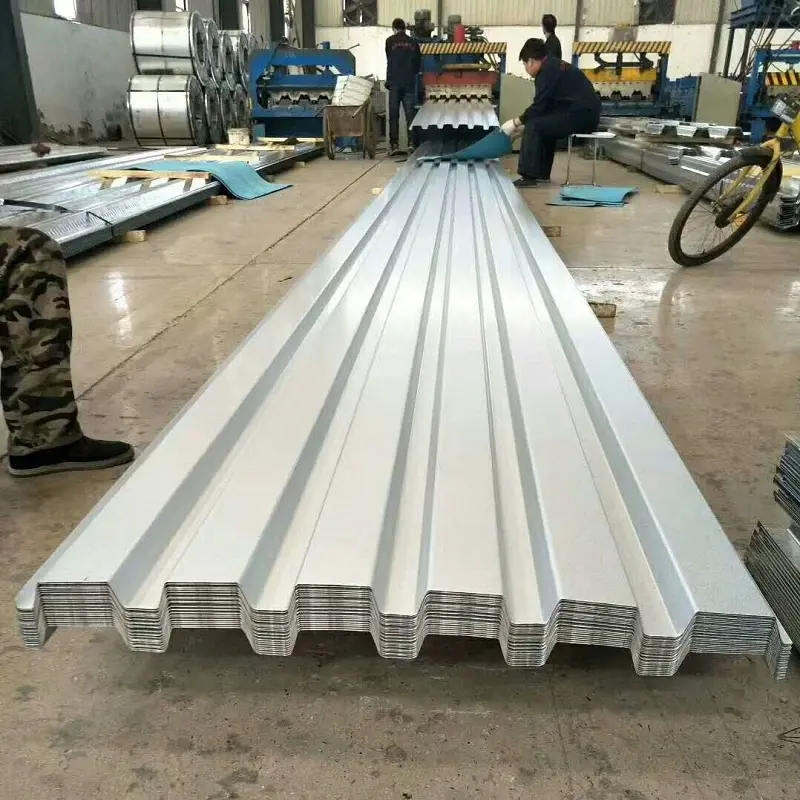

Åpent gulvterrasse:Har en C-formet eller lignende bølgeprofil med synlige ribber. Representative modeller inkluderer YXB76-305-915, YXB51-305-915 og YXB75-200-600. Åpent dekk tilbyr rask installasjon og lavere kostnader, men det fungerer først og fremst som permanent forskaling i stedet for et fullstendig komposittelement. Det er typisk spesifisert for lette industribygg og lager med moderate belastningskrav.
Gjeninntredende gulvdekk:Bruker en innsnevret åpningsprofil for å forbedre brann- og korrosjonsytelsen. Den vanlige modellen er YXB51-200-600. Sammenlignet med åpent dekk, gir gjengående profiler høyere platestivhet og redusert betongforbruk, noe som representerer en delvis forbedring i komposittoppførsel.

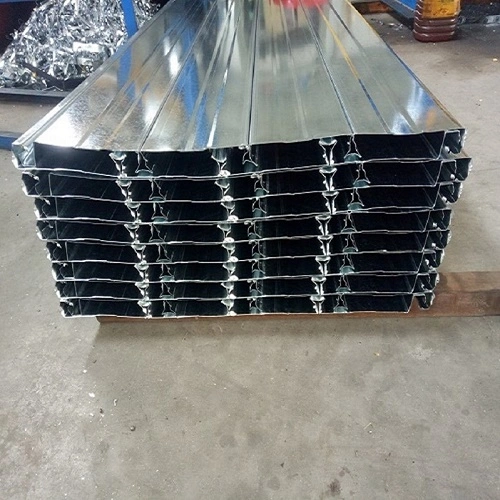

Lukket gulvterrasse:Inneholder skjæreribber på paneloverflaten, noe som muliggjør full komposittvirkning mellom stål og betong. Undersiden er flat og visuelt ren. Vanlige modeller inkluderer YXB65-185-555, YXB66-240-720 og YXB65-170-510. Lukket dekk støtter ushorede spenn på 3,0–4,5 m, gir bedre brannmotstand og brukes ofte i høyhus av stål.

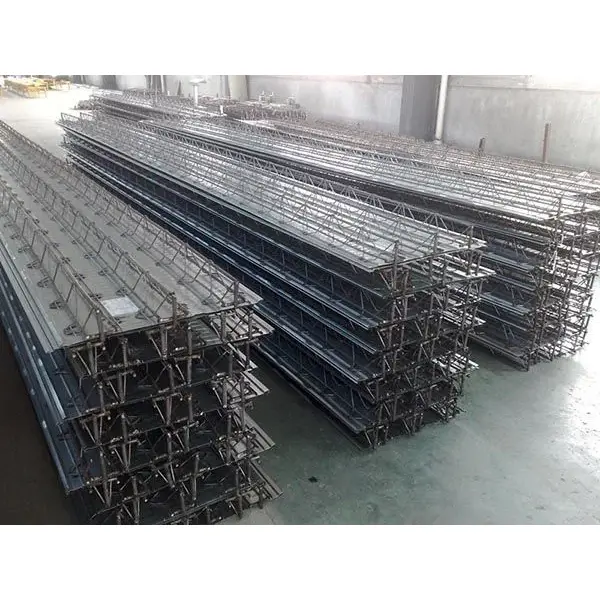

Armeringsjern fagverk gulvdekk:Kombinerer HRB400 stålstenger formet til et fagverk med en galvanisert bunnplate forbundet med motstandssveising. Fagverkshøyder varierer fra 70 mm til 150 mm, og grunnplaten er 0,5 mm tykk med et dobbeltsidig sinkbelegg på minst 120 g/m². Armeringsjernbinding på stedet reduseres med 60 %–70 %, spennvidder uten land kan nå 5 m, og en 100 mm plate oppnår omtrent 1,68 timers brannmotstand.
| Parameter | Område / Alternativer | Notater |
|---|---|---|
| Materiale | Q235, Q345, DX51D+Z galvanisert stål | Flytegrense 235–550 MPa tilgjengelig |
| Arktykkelse | 0,6–1,5 mm | 0,8–1,2 mm vanligst |
| Ribbehøyde | 20–130 mm | Avhenger av profiltype |
| Effektiv bredde | 404–1025 mm | Avhenger av profiltype |
| Sinkbelegg | 60–275 g/m² (dobbeltsidig) | ≥120 g/m² standard; høyere for kystmiljøer |
| Gjeldende standard | GB/T 12755-2008 | Profilerte stålplater for bygg |
Vanlige modeller etter type:
Åpen type:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Lukket type:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Type armeringsjern:TD1-70 til TD5-150, fagverkshøyde 70–150 mm
Valget av gulvdekketype avhenger av flere prosjektspesifikke faktorer:
Spenn og belastning:Prosjekter med lett belastning og kort spenn kan bruke åpent dekk. Store spennvidder og tung belastning drar nytte av lukket dekk eller armeringsjern. Lukket dekk håndterer ushorede spenn på 3,0–4,5 m, mens armeringsdekk forlenger dette til 5 m under definerte forhold.
Brannkrav:Lukket dekk og armeringsjern gir bedre brannytelse enn åpent dekk. Noen lukkede dekkkonfigurasjoner har bestått brannmotstandstesting og kan brukes uten sprøytet brannsikring når komposittplatedesignet oppfyller gjeldende kode. Brannkarakteren avhenger av platetykkelse og betongdekke, ikke av dekket alene.
Byggesekvens:Åpent dekk er lett og raskt å installere, noe som gjør det egnet for store gulvarealer. Fagverksdekk av armeringsjern reduserer armeringsarbeid på stedet, men krever ledetid for fabrikkprefabrikasjon.
Korrosjonsmiljø:Innendørsapplikasjoner bruker vanligvis sinkbelegg på minst 120 g/m². Kyst- eller kjemisk aggressive miljøer kan kreve høyere sinkvekter eller alternativ beskyttelse. Sinklaget beskytter først og fremst stålet under konstruksjon; etter betongplassering gir betongdekselet langsiktig korrosjonsbeskyttelse.
Panelinspeksjon:Før installasjon må du kontrollere at flathetsavviket er mindre enn 3 mm og at det ikke er noen vesentlig forvrengning eller skade på belegget. Sinkbeleggtykkelse og sveisekvalitet bør kontrolleres på innkommende materialer.
Layout og fiksering:Merk av senterlinjer på stålbjelker før legging av panel, med avvik kontrollert innenfor 3 mm. Langsgående overlapping mellom tilstøtende plater bør være minst 50 mm, sikret med heftsveising. Sveiseavstanden gjennom dekk er vanligvis ikke mer enn 300 mm, med sveiseinntrengning verifisert i henhold til designkrav.
Betongstøping:Oppretthold fall på 120±20 mm. Unngå direkte kontakt mellom vibratoren og dekkoverflaten for å forhindre skade på belegget og paneldeformasjon. Kontroller at midlertidige støtter er riktig plassert før støping, spesielt for installasjoner uten land der spennvidde og platetykkelse må samsvare med designet.
Layout tegninger:Forbered detaljerte layouttegninger før installasjon, som viser panelretning, overlappingsplasseringer, åpninger og stenderposisjoner. Uregelmessige områder bør planlegges på forhånd for å unngå ukontrollert kutting som kan påvirke strukturell ytelse.
1.Gulvsystemer for høye og superhøye stålkonstruksjoner, hvor lukket dekk og armeringsverksdekk vanligvis er spesifisert.
2.Industrianlegg og logistikklager, hvor åpent dekk tilbyr en kostnadseffektiv løsning for lettlastede mesaniner og plattformer.
3.Offentlige bygninger som flyplassterminaler, stadioner og utstillingssentre med krav til gulv med lang spennvidde.
4.Kraftanlegg og energiprosjekter som krever økt brannmotstand og lastekapasitet.
I noen stålrammede bygningskonvolutter er gulvdekkesystemer koordinert medSandwichpaneler i steinullfor vegg- og takisolasjon, og danner en integrert strukturell og termisk kapsling. Vårt ingeniørteam kan bistå med grensesnittdetaljer mellom disse produktene.
Åpent dekk fungerer hovedsakelig som permanent forskaling og bidrar ikke nevneverdig til komposittvirkning. Lukket dekk bruker skjære ribber for å binde seg til betongen, slik at stål og betong kan jobbe sammen under belastning. Fagverksdekk av armeringsjern bruker en sveiset stålfagverk som fungerer på samme måte som konvensjonell platearmering, med grunnplaten kun som forskaling.
Unshored spenn avhenger av dekkprofil, platetykkelse, betongplatetykkelse og konstruksjonsbelastning. Lukket dekk støtter vanligvis 3,0–4,5 m uten midlertidig støtte, og armeringsstoldekk kan nå 5 m. Produsentens spenntabeller bør brukes sammen med prosjektspesifikke nedbøyningskontroller.
For standard innendørs bruk er et dobbeltsidig sinkbelegg på minst 120 g/m² typisk. Kyst- eller korrosive miljøer kan kreve høyere beleggvekter. Sinkbelegget beskytter stålet under byggefasen; langsiktig korrosjonsbeskyttelse gis av betongdekselet etter plassering.
Ikke alltid. Lukket dekk og armeringsjern kan installeres uten støtte når spennvidden og platetykkelsen er innenfor produsentens grenser. Åpent dekk krever ofte støtte eller reduserte spenn. Nedbøyningsberegninger og konstruksjonslastverifisering bør utføres før du velger et støttefritt alternativ.
Ja. Arktykkelse, effektiv bredde og lengde kan justeres etter prosjektkrav. Tilpassede profiler og åpninger bør bekreftes under layouttegningsstadiet for å unngå sekundær skjæring på stedet som kan kompromittere strukturell ytelse.
