Komposittgulv

SENBO Byggematerialerleverer komposittgulv som en del av sitt produktsortiment av stålkonstruksjoner. Disse profilerte stålplatene fungerer som permanent forskaling under konstruksjon og som strekkarmering i servicefasen, og fungerer sammen med betong for å danne et integrert gulvsystem.

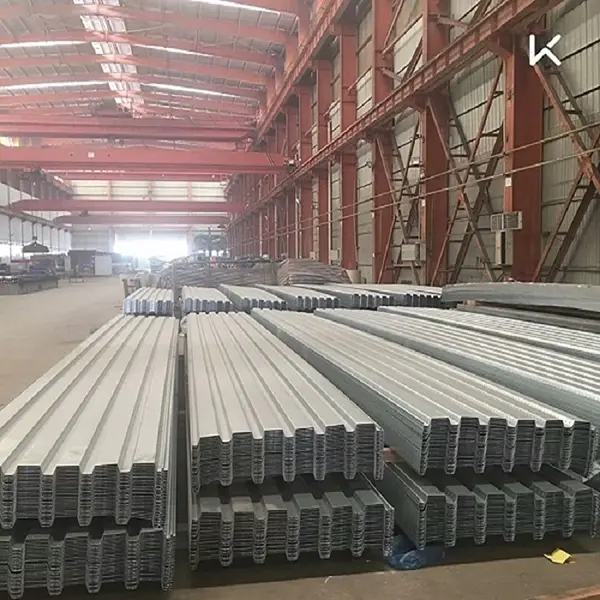

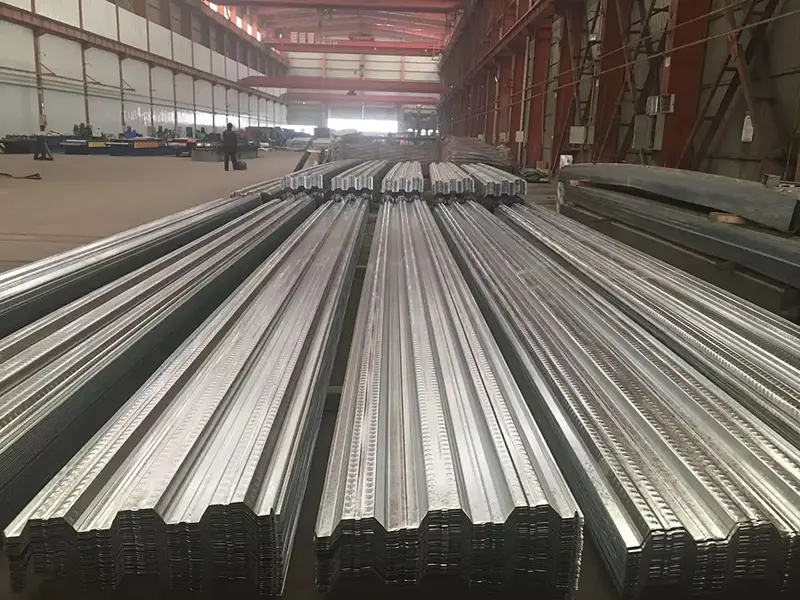

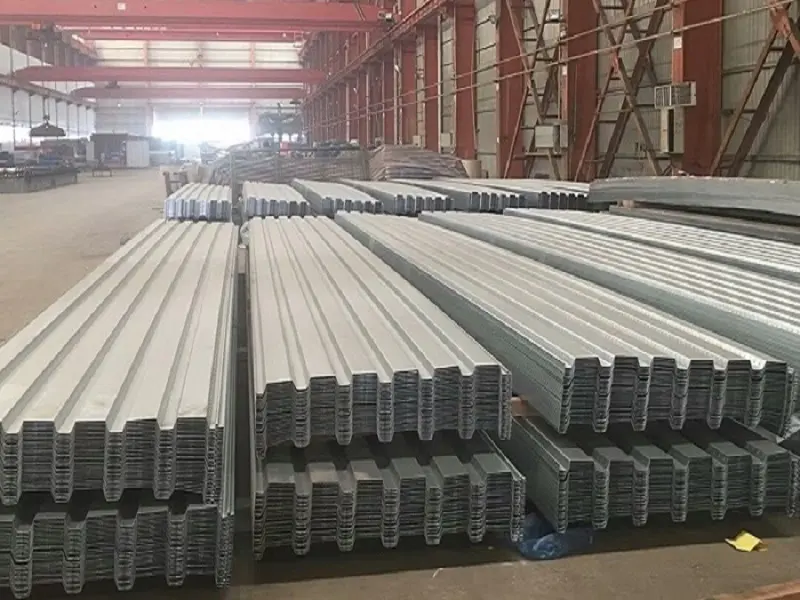

Komposittgulvplater, også kjent som gulvdekke, er et moderne gulvsystem laget ved å legge profilert stålplate direkte på stålbjelker og koble dem sammen via stenderveising gjennom dekk. Dette skaper et system som fungerer som en integrert enhet for lastbæring og deformasjon.

Hvordan systemet fungerer

Det tekniske prinsippet er avhengig av de distinkte rollene som stål og betong spiller under konstruksjons- og servicefasene.

Byggefase:Den profilerte stålplaten fungerer som permanent forskaling, og støtter egenvekten til den våte betongen og konstruksjonskraft. Det gir en solid arbeidsplattform og muliggjør sekvensielle støpeoperasjoner i flere etasjer.

Servicefase:Den profilerte stålplaten fungerer som strekkarmering i bunnen av platen, og fungerer sammen med betongen for å støtte bruksbelastninger. Dette reduserer det nødvendige volumet av konvensjonell armeringsjern og betong.

Profiltyper og produktklassifisering

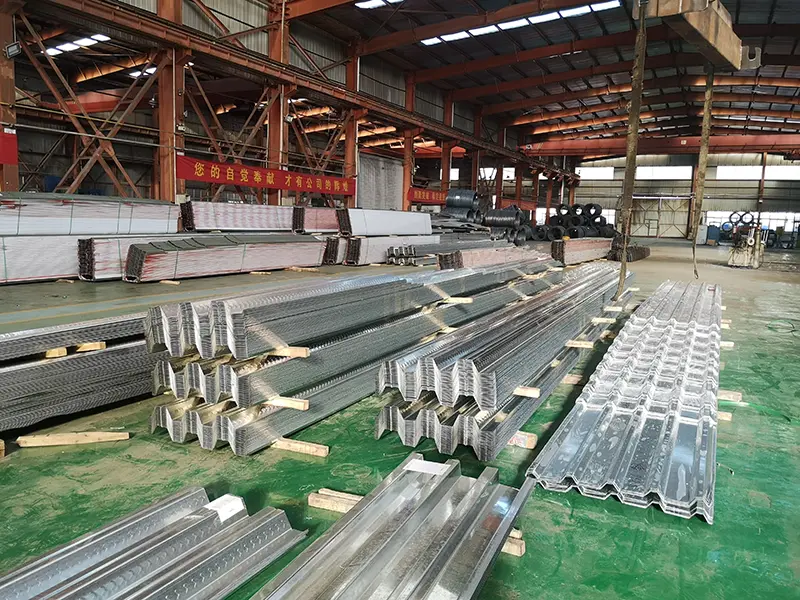

Basert på tverrsnittsprofilen til stålplaten, er komposittgulvplater kategorisert i tre typer: åpen ribbe, lukket ribbe og tilbakegående (eller innsnevret ribbe) profiler.

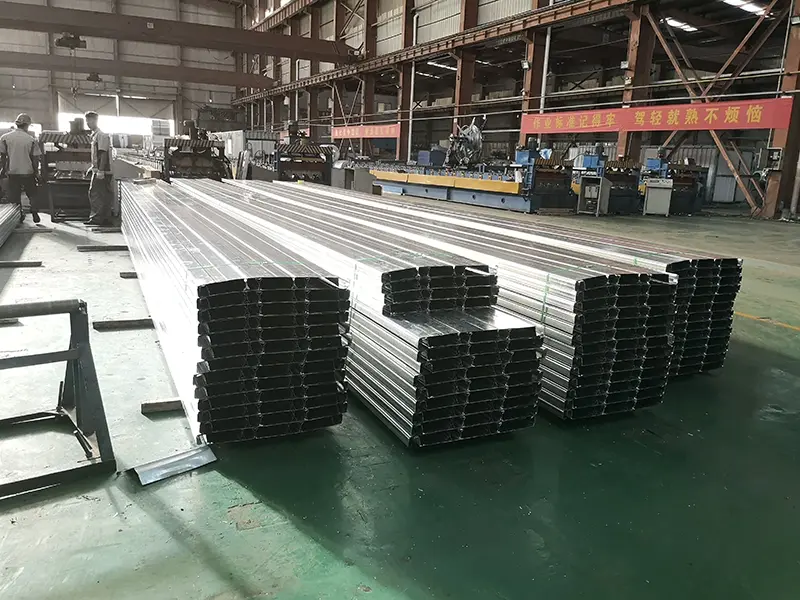

For produkter med lukket profil, som modellene YXB48-200-600 og YXB65-185-555, omslutter den lukkede ribbedesignen ribbene fullstendig i betong. Dette fungerer omtrent som armeringsstengene i plasstøpte plater, og maksimerer de respektive strukturelle egenskapene til både stål og betong, samtidig som det gir overlegen brannmotstand.

Materiale og strukturelle krav

Konstruksjonen av komposittgulvplater skal oppfylle følgende grunnleggende krav i henhold til nasjonale standarder og bransjekoder.

Feltvalidert ytelse

1. Konstruksjonseffektivitet: Sekvensielle operasjoner forkorter tidsplaner

Sammensatte gulvplater er på linje med de raske konstruksjonskravene til primære stålkonstruksjoner. Når de først er lagt, fungerer de profilerte stålplatene som umiddelbare arbeidsplattformer, og muliggjør sekvensielle konstruksjonsarbeidsflyter som muliggjør samtidig installasjon over flere etasjer og trinnvis betongstøping. I applikasjoner med superhøyhus støtter denne egenskapen effektiv kontroll over den generelle byggeplanen.

2. Brannmotstand: Type med lukket profil krever kanskje ikke brannsikker spray

Testet av det nasjonale senteret for kvalitetstilsyn og inspeksjon av faste brannslukningssystemer og brannbestandige komponenter, oppfyller gulvdekket med lukket profil brannmotstandskrav uten behov for brannsikringsspray i visse konfigurasjoner. I henhold til den tekniske forskriften for brannbeskyttelse av stålkonstruksjoner (GB 51249-2017), hvis komposittgulvdekket tilfredsstiller kravene til brannmotstandsverifisering ved å ta hensyn til membraneffekten, er det ikke nødvendig med ytterligere brannbeskyttelsestiltak. Membraneffekten under store deformasjoner gjør at dekket kan utnytte sitt iboende brannmotstandspotensial.

3. Sammensatt handling: Type lukket profil oppnår full sammensatt oppførsel

Den lukkede ribbedesignen sikrer at ståldekksribbene er helt innkapslet i betong, på samme måte som armeringsjern i en plasstøpt plate. Dette maksimerer de respektive egenskapene til både stål og betong i et strukturelt armeringssystem. Eksperimentell testing bekrefter at gulvdekker med lukket profil har overlegen bæreevne og skjærmotstand sammenlignet med åpne profilsystemer.

4. Økonomiske fordeler: Redusert forskaling og forsterkning

Det sammensatte gulvdekket bruker profilert stålplate som permanent forskaling, og eliminerer installasjons-, stripping- og støtteprosesser forbundet med tradisjonell tømmerforskaling. Under servicefasen fungerer den som bunnstrekkforsterkning, noe som reduserer den totale mengden armeringsjern som kreves. Preginger på dekkoverflaten skaper en sterk binding til betongen, og inkluderingen av avstivningsribber sikrer at systemet leverer høy bæreevne.

Nøkkelytelsesegenskaper

1. Permanent forskaling uten stripping.Profilert stålplate erstatter tradisjonell forskaling, og eliminerer installasjons-, stripping- og støttetrinn. Dette forkorter byggeplanene og reduserer arbeidskostnadene.

2. Dobbel strukturell funksjon.Platen fungerer som forskaling under bygging og som strekkarmering i servicefasen, noe som reduserer forbruket av armeringsjern og betong.

3. Brannmotstand for dekk med lukket profil.Testede komposittgulvdekk med lukket profil kan oppfylle kravene til brannmotstandsvurdering uten brannsikringsspray, noe som reduserer prosjektkostnadene.

4. Effektiv sekvensiell arbeidsflyt.Systemet støtter samtidig installasjon og trinnvis betongstøping over flere etasjer. Når den er installert, fungerer terrassedekket som en arbeidsplattform for påfølgende oppgaver som takinstallasjon og verktøyruting.

5. Seismisk ytelse.Gulvdekket er koblet til de primære og sekundære stålbjelkene via skjærestendere, og danner et integrert strukturelt system med forbedret seismisk motstand.

Design og installasjonsveiledning

For valg av profil:Lukkede ribbeprofiler anbefales for prosjekter som krever høyere brannmotstand og komposittvirkning uten ekstra brannsikring. Åpne ribbeprofiler kan benyttes der enklere installasjon eller lettere vekt er foretrukket, men brannmotstand og belastningsevne må verifiseres separat.

For platetykkelse og forsterkning:Total platetykkelse bør være minst 90 mm, med et betongdekke på minst 50 mm over den profilerte stålplaten. Mengden ekstra forsterkning avhenger av kravene til spennvidde, belastning og brannklassifisering.

For holdbarhet av galvanisert belegg:Standard vekt av galvanisert belegg er minst 120 g/m² på begge sider. For svært korrosive miljøer kan et tyngre belegg eller ekstra beskyttelse være nødvendig.

Under installasjonen:Sørg for riktig skjærsveising gjennom dekket inn i stålbjelken. Følg spesifisert stenderavstand og kantavstand. Kontroller at dekket er tilstrekkelig støttet under betongstøping for å forhindre overdreven avbøyning.

Egnede prosjekttyper

1.Gulv- og taksystemer for høye og superhøye stålkonstruksjoner.

2.Store offentlige bygninger som stadioner, utstillingssentre og flyplassterminaler.

3.Gulv for industrielle og kommersielle bygninger, inkludert industrianlegg, logistikklager og parkeringskonstruksjoner.

4.Stålkonstruksjonsprosjekter som krever rask konstruksjon og trinnvise, sekvensielle arbeidsflyter.

Ofte stilte spørsmål

1. Hva er forskjellen mellom gulvdekke i kompositt med åpen og lukket ribbe?

Åpne ribbeprofiler har frilagte trapesribber som ikke er helt nedstøpt i betong, mens lukkede ribbeprofiler har ribber som er helt lukket. Lukkede ribbeprofiler gir vanligvis bedre komposittvirkning og brannmotstand fordi ribbene fungerer som armeringsjern og betongen omslutter stålet fullstendig.

2. Krever komposittgulvterrasser alltid brannhemmende spray?

Ikke alltid. Lukkede komposittgulvdekker kan oppfylle brannmotstandskrav uten brannspray dersom de tilfredsstiller betingelsene i GB 51249-2017, for eksempel å ta hensyn til membraneffekten. Åpne ribbeprofiler eller dekker med tynnere plater kan imidlertid kreve ekstra brannsikring. Det anbefales en brannteknisk vurdering.

3. Hvordan er dekket koblet til stålbjelkene?

Dekket kobles til stålbjelker ved hjelp av stenderveising gjennom dekk. Skjærbolter er sveiset gjennom dekket inn i bjelkeflensen, og skaper en komposittforbindelse. Piggdiameteren, avstanden og innstøpningen må følge prosjektdesignet og relevante standarder.

4. Hvilken tykkelse bør jeg velge for et gitt spenn og belastning?

Den nødvendige tykkelsen avhenger av profiltype, spennvidde, betongtykkelse og designbelastninger. For typiske kontor- eller boliggulv er 0,8–1,2 mm tykkelse vanlig, men lengre spenn eller tyngre belastninger kan kreve 1,2–1,5 mm. Strukturelle beregninger bør utføres for å bestemme passende tykkelse.

5. Kan komposittgulvdekke brukes i korrosive miljøer?

Standard galvanisert belegg gir god korrosjonsbestandighet for de fleste innendørs bruksområder. For utendørs eller sterkt korrosive miljøer kan et tyngre galvanisert belegg eller ekstra beskyttelsestiltak spesifiseres. Se prosjektspesifikasjonene for krav til holdbarhet.
