Armeringsjern fagverk gulvdekke

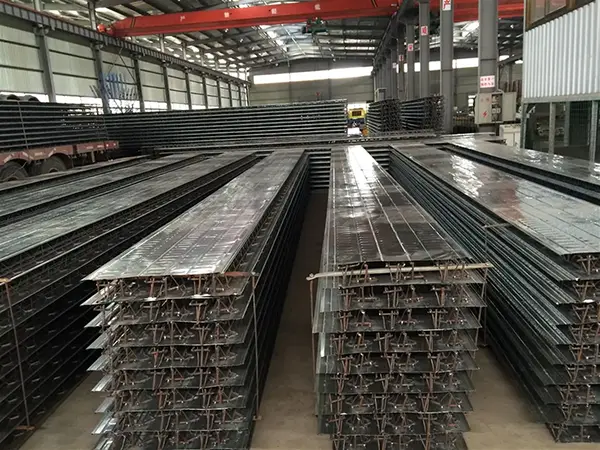

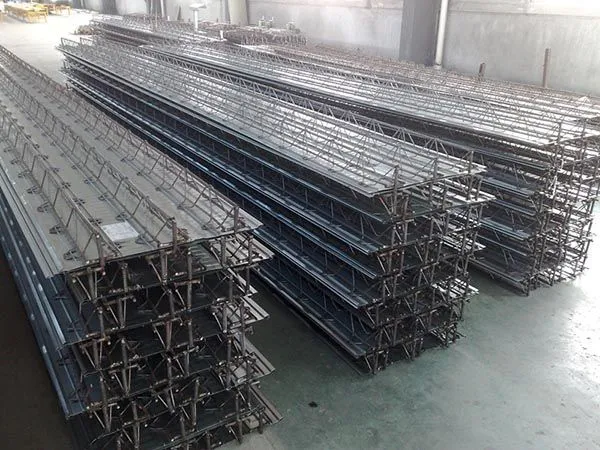

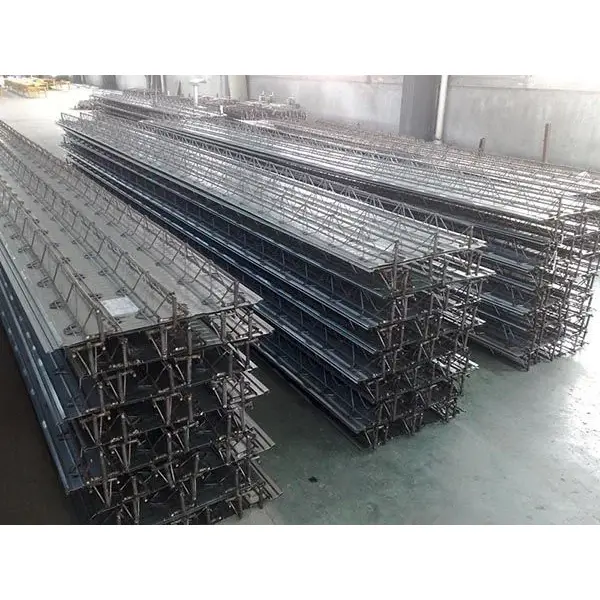

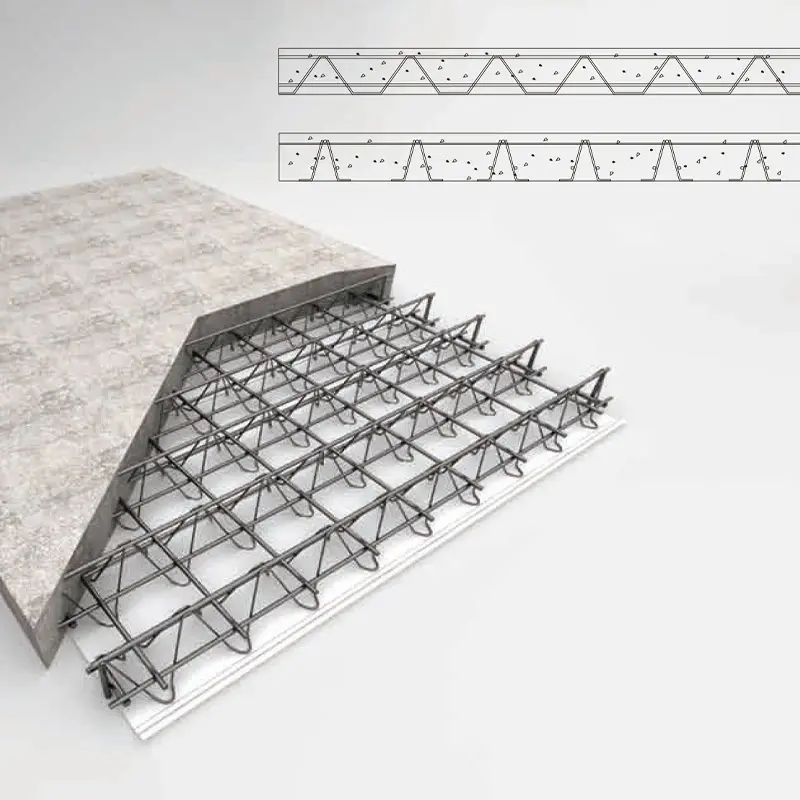

Gulvdekke i armeringsjern er et bærende komposittpanel dannet ved å kombinere et armeringsjern med en bunnplate på en automatisert produksjonslinje. Fagverket i seg selv består av topp-kordestenger, nederste akkordstenger og nettstenger sammenføyd gjennom motstandspunktsveising, og skaper en stabil trekantet struktur. Dette fagverket sveises deretter til en bunnplate, typisk en 0,5 mm tykk galvanisert stålplate eller en fibersementplate.

SENBO Byggematerialerleverer dette produktet som en del av sitt gulvsortiment av stålkonstruksjoner. Dekket fungerer som permanent forskaling under bygging og bidrar senere til betongplatens strukturelle ytelse.

Strukturell sammensetning og materialer

Topp- og bunnstavene er vanligvis laget av HRB400- eller CRB550-stål, mens nettstengene vanligvis bruker HPB300-, HRB400- eller CPB550-stål. Vertikale og horisontale støttestenger er vanligvis HPB300 eller HRB400.

Når en galvanisert stålplate brukes som bunnforskaling, er tykkelsen 0,5 mm, flytegrensen er minst 250 N/mm², og den dobbeltsidige galvaniserende beleggvekten er minst 120 g/m². Bunnplaten kommer i to bredder: Type A (600 mm) og Type B (576 mm).

Stålfagverkshøyder varierer fra 50 mm til 340 mm, tilsvarende platetykkelser fra 80 mm til 370 mm. Topp- og bunnkordediametere er 6–12 mm, og webstangdiametere er 4–8 mm. Det finnes flere produktserier, som TD1–TD7 og HB1–HB8, med TD3-90 som en vanlig modell.

Produktklassifisering etter bunnforskaling

Produktene er klassifisert basert på type bunnforskaling. Den tradisjonelle typen bruker en galvanisert stålplate, mens den permanente (ikke-avtakbare) typen bruker fintilslagsbetong eller fibersementplate. I henhold til nasjonale standardatlas 23CG56-1 og 23CG56-2 eliminerer permanente bunnforskalingsprodukter behovet for fjerning av forskaling på stedet, gir en jevn finish på undersiden og er egnet for fuktige eller rene miljøer samt bygninger uten undertak.

Ytelse i virkelige prosjekter

1. Super-High-Rise-applikasjon: 140 800 m² truss Decking

Et superhøyt prosjekt som for tiden er under bygging, har et samlet gulvareal på 218 000 m². Tårn A stiger 39 etasjer (176,1 m) og tårn B når 51 etasjer (212,4 m). Prosjektet brukte 140 800 m² fagverksdekkesystemer og 16 100 m² kantforskaling. Platetykkelser varierte fra 110 mm til 150 mm, og fagverkene ble fremstilt ved bruk av høyfrekvent motstandspunktsveising.

Sammenlignet med tradisjonelle plasstøpte plater, eliminerte denne metoden forskalingsinstallasjon, fjerning av forskaling og manuell armeringsjernbinding. Konstruksjonskvaliteten forble stabil og pålitelig hele veien.

2. Verifikasjon med lang spenn og stor utkraging

Zhongguancun AI Science and Technology Park Exhibition Centre er et "nullkarbonbygg" pilotprosjekt i Beijing. Den fire-etasjers stålrammestrukturen ble designet for Seismic Intensity 8. Den har et maksimalt spenn på 3,5 m og en maksimal utkragingslengde på 8,25 m.

Gulvdekke av typen TD3-90 ble brukt, med fagverkshøyde 90 mm og total platetykkelse på 120 mm. Maksimalt ustøttet spenn under bygging var 3,0 m. I 8,25 m utkragingssonen ble midlertidige doble vertikale stolper installert i midten av spennet for å indusere en oppadgående bølgelengde på 1,5‰, noe som sikrer strukturell sikkerhet.

3. Verifisering av brann- og korrosjonsbestandighet

Armeringen er helt innkapslet i betong, noe som gir brannmotstand tilsvarende tradisjonelle plasstøpte plater. Tester indikerer at en 100 mm tykk plate (tilsvarende en 70 mm høy stålfagverk) oppnår en brannmotstandsvurdering på 1,68 timer. Den galvaniserte stålplaten krever ingen ekstra brannbeskyttelse.

Sammenlignet med komposittplater som bruker profilert ståldekke, gir gulvdekke i stålfagverk bedre korrosjonsbestandighet. Siden den galvaniserte stålplaten ikke bidrar til strukturell bæreevne i servicefasen, kan rust ikke kompromittere den strukturelle integriteten.

4. Konstruksjonseffektivitet og kostnadsdata

Fabrikkproduksjon sikrer jevn armeringsavstand og jevn betongtykkelse. Arbeidet med å binde armeringsjern på stedet reduseres med 60–70 %. For kjellerprosjektet Xiqing Houtai Plot G i Tianjin, forkortet bruk av denne teknologien byggeperioden med omtrent 10 dager og resulterte i totale kostnadsbesparelser på 1,972 millioner RMB. Omfattende kostnad per kvadratmeter var mer enn 20 % lavere enn tradisjonelle komposittplater.

Tekniske spesifikasjoner på et øyeblikk

Følgende parametere er basert på industristandarden JG/T 368-2012 og nasjonale standardatlas. Tilpasning er tilgjengelig.

Hvorfor dette systemet fungerer

1. Fabrikkprefabrikasjon sikrer konsistens.Fagverket er dannet gjennom automatisert motstandspunktsveising, som holder armeringsavstanden jevn og dimensjonene nøyaktige. Dette reduserer binding av armeringsjern på stedet med 60–70 % og fører til mer konsistent konstruksjonskvalitet.

2. Toveis stivhet som kan sammenlignes med plasstøpte plater.Systemet kan utformes som en toveisplate, og gir stivhet tilsvarende en plasstøpt armert betongplate med toveisarmering. Seismisk ytelse er generelt bedre enn profilerte stålkomposittplater.

3. Brann- og korrosjonsbestandighet uten ekstra belegg.Fordi armeringen er helt innkapslet i betong, oppnår en 100 mm plate en brannklasse på 1,68 timer uten branntetting. Den galvaniserte platen fungerer kun som forskaling, så korrosjon påvirker ikke den strukturelle sikkerheten.

4. Glatt underside og redusert platetykkelse.Undersiden er flat. Sammenlignet med standard profilerte ståldekke kan den totale platetykkelsen reduseres med 30–50 mm samtidig som den samme frie takhøyden opprettholdes, noe som bidrar til lavere gulv-til-gulv-høyde.

5. Kostnader og tidsplanfordeler.Forskaling er eliminert, støtte er minimert, og samtidig konstruksjon i flere etasjer blir mulig. Bunnplaten oppnår 96 % overflateutnyttelse med kun 0,5 mm ståltykkelse, noe som reduserer materialforbruket.

Design og installasjonshensyn

For toveis platedesign:Fagverksdekke av armeringsjern kan utformes som en toveis plate ved å legge til ekstra forsterkning i tverrretningen. Bekreft med konstruksjonsingeniøren at paneloppsettet og støtteforholdene samsvarer med designforutsetningene.

For applikasjoner med permanent bunnforskaling:Velg fintilslagsbetong eller fibersementplate når det kreves glatt underside uten undertak. Kontroller at miljøet er egnet for det valgte bunnforskalingsmaterialet.

For lange utkrager:Midlertidig støtte kan være nødvendig, som demonstrert i Zhongguancun-prosjektet der doble stolper ble brukt for å indusere oppadgående bevegelse. Beregn nedbøynings- og camberkrav basert på faktisk utkragingslengde og konstruksjonsbelastninger.

Under installasjonen:Sikre sveisekvalitet ved alle noder og støtter. Følg spesifisert sveiseavstand og elektrodetrykk. For galvaniserte plater, unngå overdreven varme som kan skade belegget. Beskytt paneler mot fuktighet hvis de lagres på stedet i lengre perioder.

Typiske applikasjoner

1.Gulv- og taksystemer for høye og superhøye stålkonstruksjoner.

2.Langspennende og store utkragende gulvkonstruksjoner.

3.Driftsplattformer og gulv i industrianlegg og logistikklager.

4.Bygninger som krever fuktmotstand, korrosjonsbestandighet eller renromsmiljøer, hvor permanent bunnforskaling anbefales.

Ofte stilte spørsmål

1. Hvordan er takverksdekke i armeringsjern sammenlignet med komposittplater av profilert stålplate?

Profilerte stålplater komposittplater er avhengige av ståldekket som både forskaling og strekkarmering. Fagverksdekke av armeringsjern bruker en separat stålfagverk for strukturell forsterkning, så bunnplaten fungerer kun som forskaling. Dette betyr at bunnplaten kan være tynnere (0,5 mm) og korrosjon påvirker ikke den strukturelle kapasiteten. Platens underside er også flatere.

2. Hva er fordelen med et permanent bunnforskalingssystem?

Permanent bunnforskaling (fintilslagsbetong eller fibersementplate) eliminerer behovet for å strippe forskaling etter betongherding. Det gir en jevn, ren underside som kan stå eksponert uten undertak. Dette er spesielt nyttig i fuktige, rene eller arkitektoniske applikasjoner.

3. Kan armeringsbjelkedekke brukes til toveis plater?

Ja. Ved å legge til tverrgående forsterkning og utforme panelstøttene deretter, kan systemet oppnå toveis plateadferd som ligner på en plasstøpt plate. Designet må ta hensyn til paneldimensjonene og fagverksorienteringen.

4. Hvilken midlertidig støtte er nødvendig under bygging?

Støttekravene avhenger av fagverkshøyden, platetykkelsen og spennvidden. For typiske spenn opp til ca. 3 m kan det ikke være nødvendig med midlertidig støtte. For lengre spenn eller utkrager brukes midlertidige stolper eller rekvisitter. Produsentens spenntabeller og konstruksjonsingeniørens beregninger bør bestemme det nøyaktige arrangementet.

5. Hvilke standarder regulerer gulvdekke i armeringsjern?

Den viktigste industristandarden er JG/T 368-2012 "Steel Truss Floor Decking." Designreferanser inkluderer nasjonale standardatlass 22G522-1 og 23CG56-1/2. Material- og sveisetesting følger kravene i disse dokumentene.
