Bærende gulvdekke

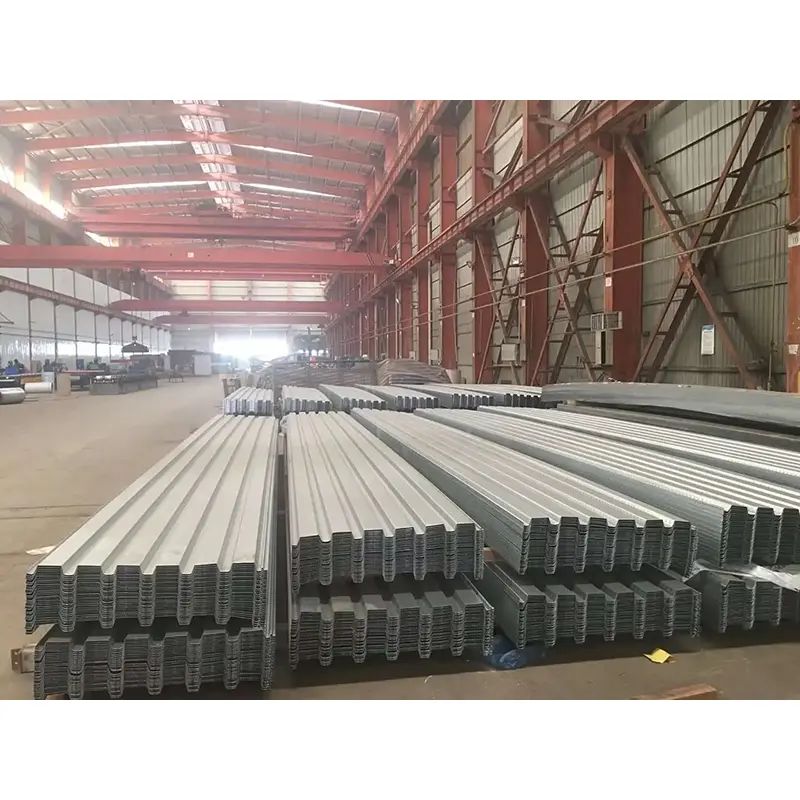

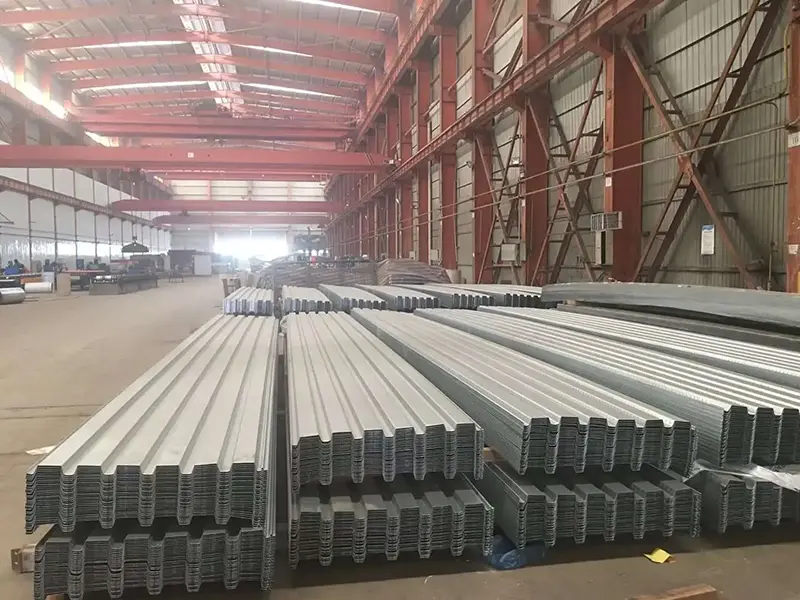

Bærende gulvdekke, også kjent som stålgulv eller profilert ståldekke, er en kaldvalset konstruksjonskomponent laget av galvanisert stålplate. Det korrugerte tverrsnittet har form av en V, U eller trapes, avhengig av profilen.SENBO Byggematerialerleverer disse panelene som en del av sitt produktspekter av stålkonstruksjoner, og tilbyr både åpne og lukkede profiler for komposittgulvsystemer.

Under byggingen fungerer panelene som permanent forskaling. Etter at betongen har herdet fungerer de som strekkarmering i bunnen av platen. Denne doble funksjonen er det som gjør systemet både strukturelt effektivt og økonomisk.

Profiltyper og materialalternativer

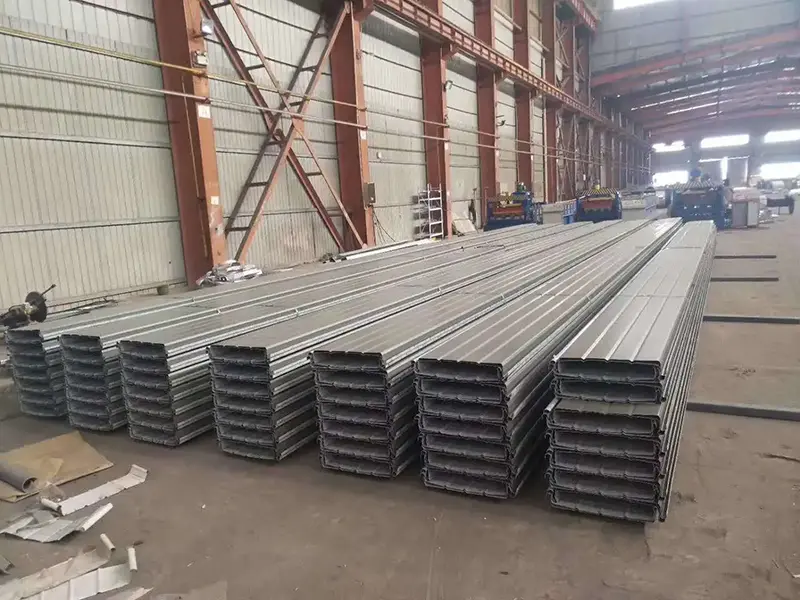

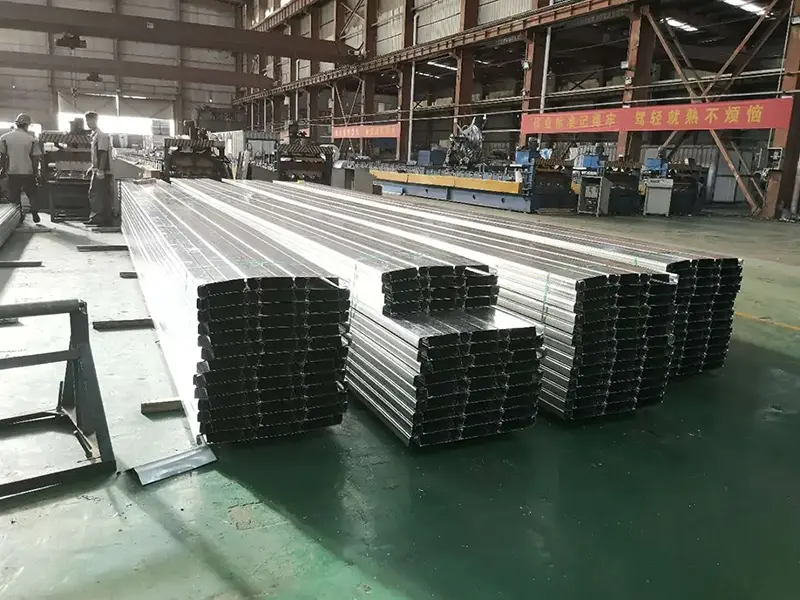

Åpne terrassebord, som YX76-305-915 og YX75-300-880, har ribber med åpen topp. Denne utformingen gjør det lettere å plassere armeringsjern og rute ledninger på stedet. Modeller med lukket profil, inkludert YX60-263-790 og YXB65-185-555, tar motsatt tilnærming: Ribbene er helt lukket, og gir en flat underside og bedre brannmotstand.

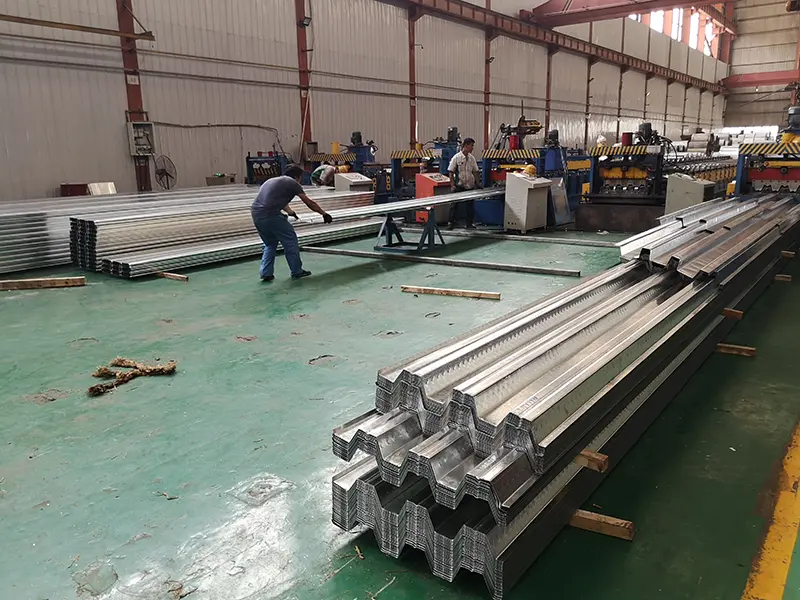

Når det gjelder basismaterialer, brukes varmgalvaniserte stålspoler i kvaliteter som DX51D+Z, Q235 og Q345. Sinkbeleggets vekt kan justeres fra 40 til 600 g/m² for å matche spesifikke anti-korrosjonsbehov. En 21-trinns rulleformingsprosess former panelene, med lengder tilpasset per prosjekt. Installasjonsmannskaper kan typisk dekke 2 000–3 000 m² per dag.

For å danne et integrert strukturelt system, er panelene sveiset til stålbjelker gjennom dekket ved hjelp av skjærestendere, mens tilstøtende paneler er sammenkoblet med spesialiserte klemverktøy.

Feltvalidert ytelse

1. Mekaniske egenskaper: Målt bæreevne

Ta YX75-300-880 åpen profildekk som et eksempel. Med en ribbehøyde på 75 mm, ribbeavstand på 300 mm, og en effektiv bredde på 880 mm, leverer den 1,0 mm tykke versjonen et treghetsmoment på 135 cm⁴/m. Byggetrinns lastekapasitet er 3,2 kN/m², og komposittplatens maksimale kapasitet når 8,5 kN/m². Når tykkelsen øker til 1,2 mm, øker treghetsmomentet til 190 cm⁴/m, noe som presser den endelige kapasiteten til 12,0 kN/m².

YX51-342-1025-modellen forteller en lignende historie. Materialutnyttelsesgraden er på 82 %, og 1,0 mm-panelet gir et treghetsmoment på 63,50 cm⁴/m med en seksjonsmodul på 20,13 cm3/m.

2. Materialstyrke og tretthetsytelse

Flytestyrke kan justeres over et bredt område, fra 235 MPa opp til 550 MPa, med ultimat strekkstyrke mellom 340 og 700 MPa. Under dynamisk belastning når utmattelseslevetiden 2 millioner sykluser, som spesifisert i EU EN1993-1-3. Ved saltspraytesting tåler galvaniserte paneler opptil 2000 timer uten at det oppstår rødrust, noe som gir en levetid på over 25 år i kystmiljøer.

3. Ribbehøyde og seksjonsoptimalisering

Den 51 mm ribbehøyde delen har gjennomgått væskedynamikksimulering for å optimalisere formen. Med en 120 mm betongplate oppnår den en vertikal bæreevne på 3,5 kN/m² og gir 42 % større bøyestivhet enn en sammenlignbar 35 mm ribbedesign. Finite element-analyse bekrefter videre en ensartethetskoeffisient for belastningsoverføring på 0,92 for 233 mm ribbedeling, noe som bidrar til å unngå 25 % spenningskonsentrasjon som ofte sees i konvensjonelle terrassebord.

4. Seismikk og brannmotstand: Verifisert ved testing

Seismisk ytelse blir heller ikke oversett. Utvalgte modeller oppfyller designkravene for Intensitet 8 soner. Branntesting har også blitt utført: produkter med lukket profil oppfyller kravene til brannklassifisering uten å trenge spraypåført branntetting.

Oversikt over tekniske data

Tabellen nedenfor oppsummerer standard produksjonsparametere. Tilpasning er tilgjengelig for spesifikke prosjektkrav.

Hovedmodellspesifikasjoner

Nøkkelytelsesegenskaper

1. Dobbel funksjonalitet.Ett produkt tjener to formål: permanent forskaling under konstruksjon, og strekkarmering når platen er i bruk. Dette reduserer naturligvis det totale stålforbruket.

2. Konstruksjonseffektivitet.Flere etasjer kan installeres samtidig, med betong støpt i etapper. Daglig installasjonsdekning på 2 000–3 000 m² gjør at prosjekter går raskt.

3. Verifiserbare mekaniske egenskaper.Flytestyrken er justerbar fra 235 til 550 MPa, og komposittplates belastningskapasitet er bekreftet gjennom testing. Et komplett utvalg av modellspesifikasjoner er tilgjengelig for valg.

4. Korrosjonsbestandighet.Med galvaniseringsnivåer som kan tilpasses fra 40 til 600 g/m² og saltspraymotstand opptil 2000 timer, leverer panelene en levetid på over 25 år selv i kystområder.

5. Profilfleksibilitet.Åpne ribbeprofiler forenkler armeringsplassering og bruksføring, mens lukkede ribbeprofiler gir en flat underside og forbedret brannmotstand. Riktig valg avhenger av prosjektets prioriteringer.

Design og installasjonshensyn

For terrassebord med åpen profil:Denne typen fungerer godt når det er nødvendig med forsterkning på stedet eller bruksruting inne i ribbene. Husk at ytterligere brannsikringstiltak kan være nødvendig, avhengig av prosjektets brannkarakter.

For terrassebord med lukket profil:Ønskes flat underside for takfeste, eller hvis målet er å unngå sprøytepåført branntetting, passer lukkede profilmodeller bedre.

For kystnære eller korrosive miljøer:Et tyngre sinkbelegg, opptil 600 g/m², bør spesifiseres. Saltspraytestrapporter er tilgjengelig på forespørsel for å verifisere ytelsen.

Under installasjonen:Skjærstendere skal sveises gjennom dekket inn i stålbjelken i henhold til angitt mønster og kantavstand. Tilstøtende paneler må låses godt sammen med klemmeverktøy, og midlertidige støtter bør verifiseres under betongstøping for å kontrollere nedbøyning.

Typiske applikasjoner

1.Høy- og superhøye stålkonstruksjoner trenger pålitelige gulv- og taksystemer, og bærende terrassebord passer til den rollen.

2.Offentlige bygninger med store spenn, inkludert stadioner og flyplassterminaler, drar nytte av systemets strukturelle effektivitet.

3.Logistikklagre og industrianlegg bruker ofte disse panelene til drift av plattformer og gulv.

4.Ethvert stålkonstruksjonsprosjekt med stramme tidsplaner og trinnvise arbeidsflyter kan dra nytte av den raske installasjonen dette systemet tilbyr.

Ofte stilte spørsmål

1. Hva er forskjellen mellom bærende terrassebord med åpen profil og lukket profil?

Åpne terrassebord etterlater toppen av ribbene blottlagt, noe som forenkler armeringsplassering og bruksinstallasjon. Dekke med lukket profil omslutter ribbene fullstendig, noe som gir en flat underside og typisk bedre brannmotstand uten spraybelegg. Utvalget avhenger av strukturelle, brann- og arkitektoniske behov.

2. Hvordan velges vekten av sinkbelegget?

Det avhenger først og fremst av miljøeksponering. Innvendige applikasjoner bruker vanligvis et standardbelegg på 120–275 g/m². Kystmiljøer eller svært korrosive miljøer krever tyngre belegg, opptil 600 g/m². Vi kan hjelpe til med å bestemme riktig spesifikasjon når prosjektbetingelsene er kjent.

3. Hvilken ribbehøyde bør jeg velge for et gitt spenn og belastning?

Høyere ribber, som 75 mm, gir større stivhet og lastekapasitet, noe som gir mulighet for lengre spenn eller tyngre belastning. Nedre ribber, rundt 51 mm, fungerer godt for kortere spenn og lettere belastning. En strukturell beregning bør alltid utføres for å bekrefte optimal profil og tykkelse.

4. Kan panelene monteres uten midlertidig støtte?

Det avhenger av panelprofil, tykkelse, spennvidde og konstruksjonsbelastninger. Noen konfigurasjoner er designet for monteringsfri installasjon opp til visse spenn. Produsentens spenntabeller bør konsulteres, og konstruksjonsingeniøren må verifisere byggerekkefølgen.

5. Hvilke standarder gjelder for bærende gulvdekke?

De primære referansene er GB 55004-2021 (obligatorisk kode for sammensatte strukturer) og den nasjonale standardatlasen 05SG522. For tretthet og kaldformet design, er EN1993-1-3 ofte sitert. Materialsertifikater og testrapporter kan leveres på forespørsel.
