Åpent ribbegulv

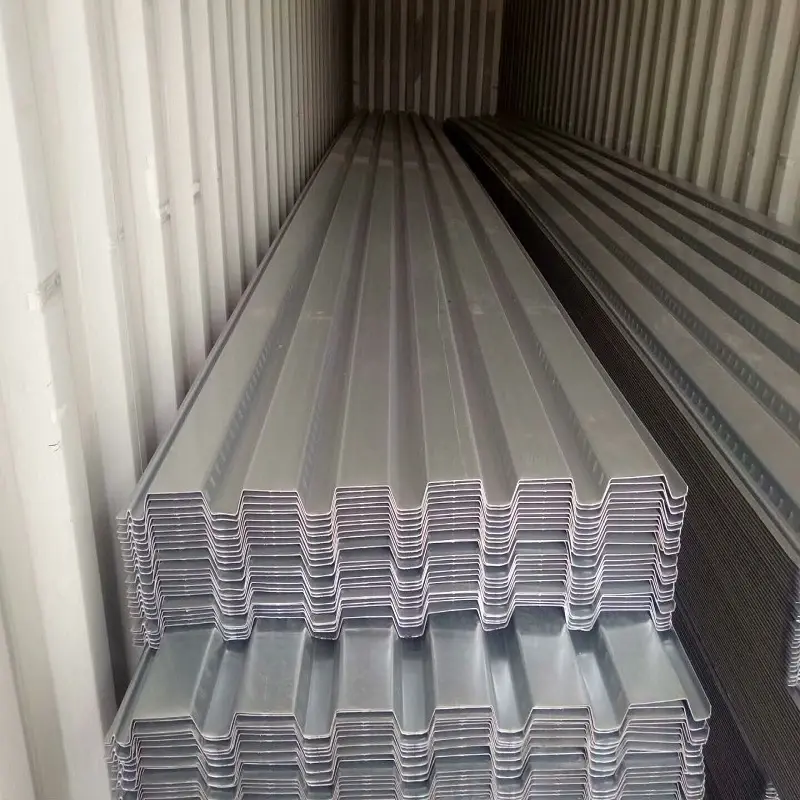

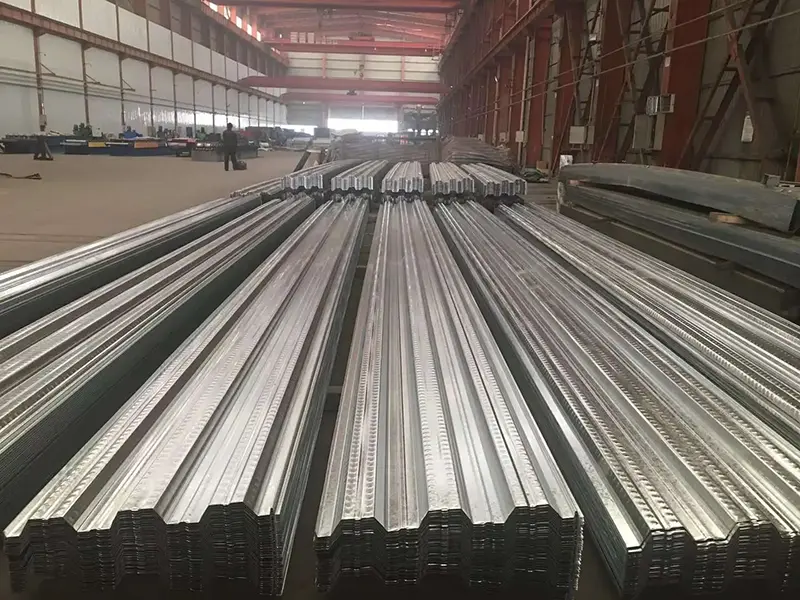

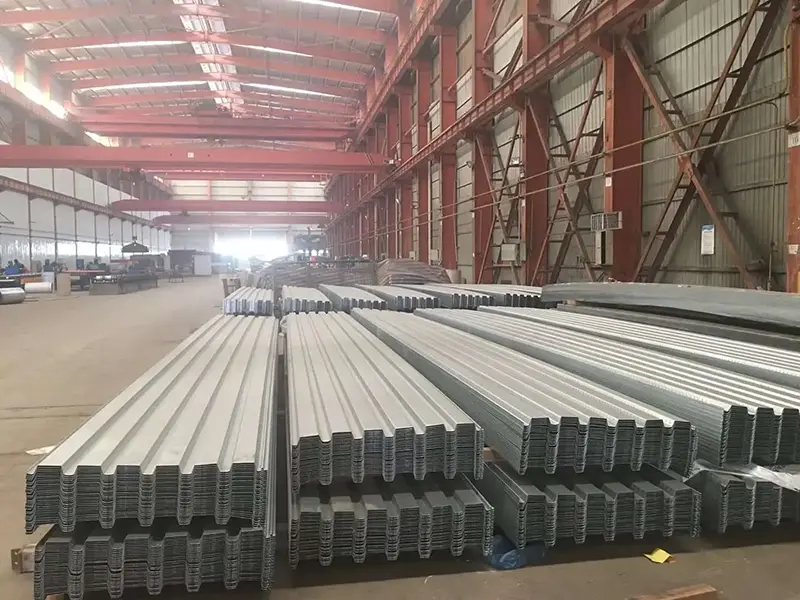

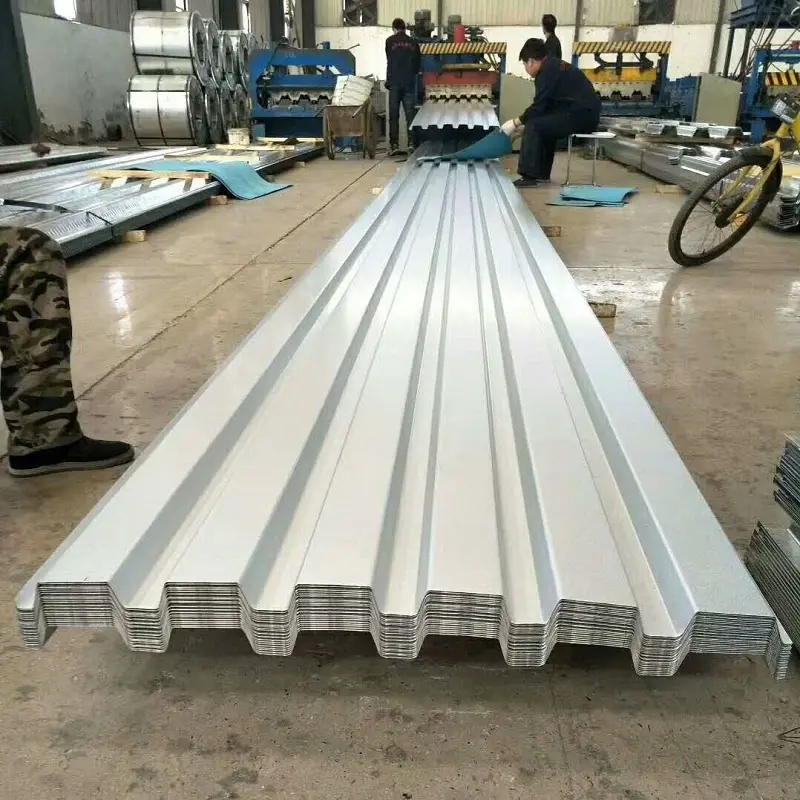

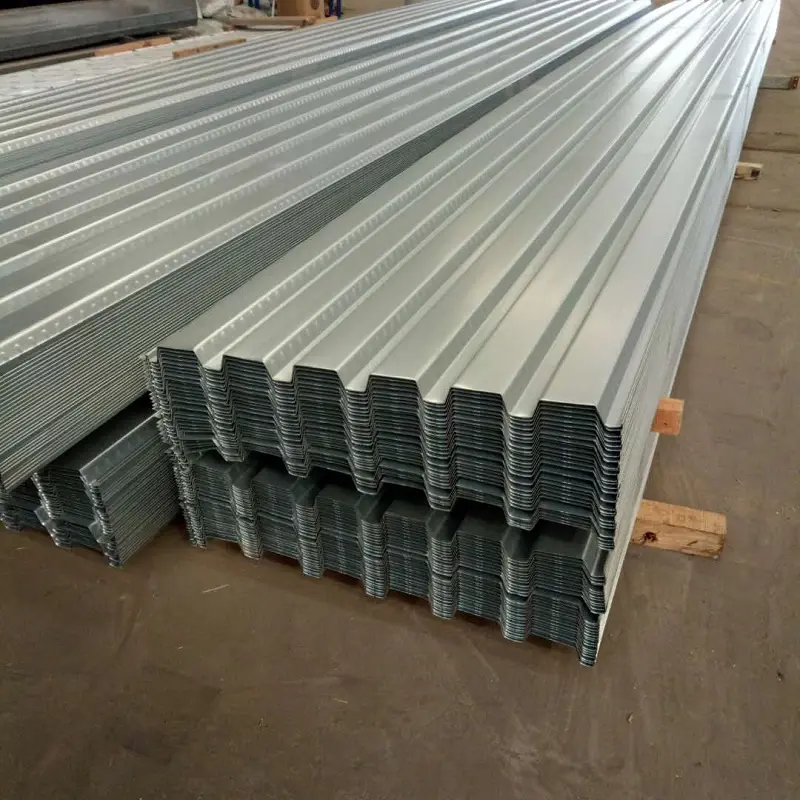

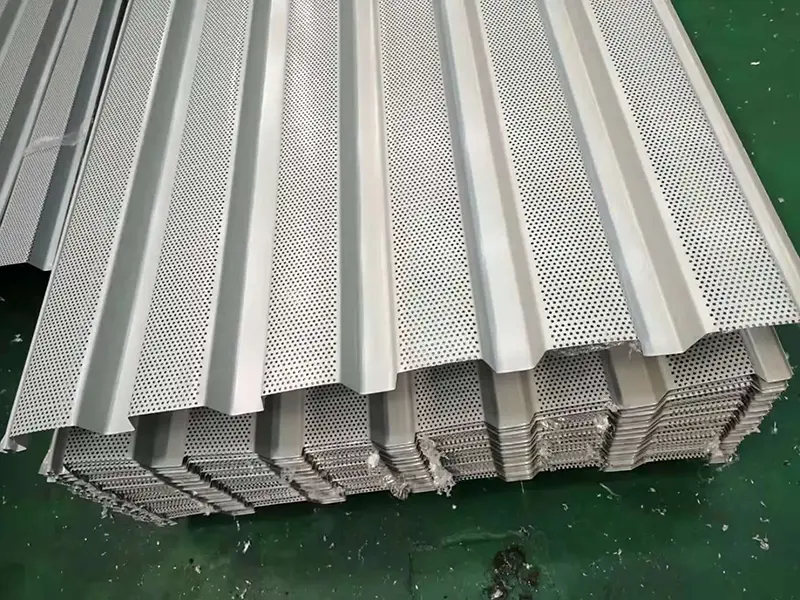

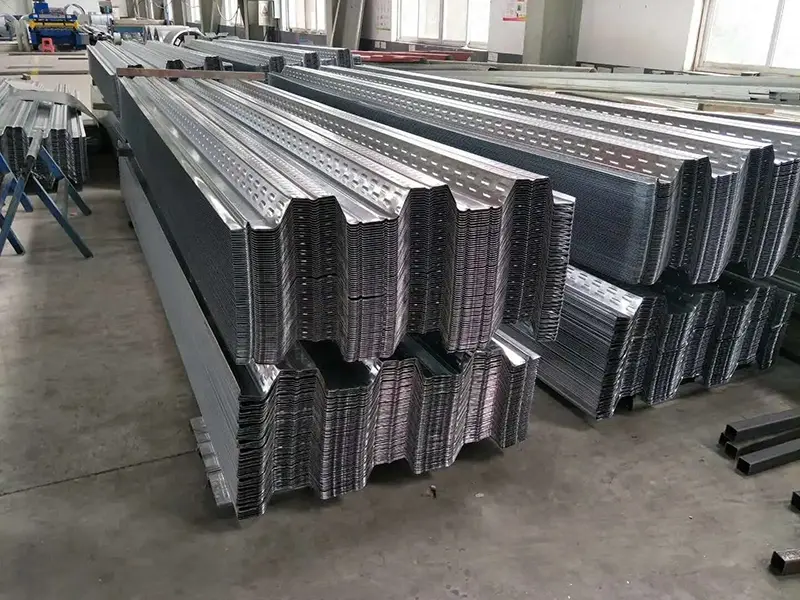

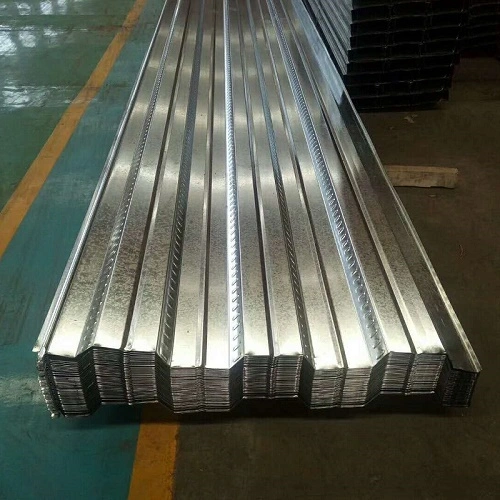

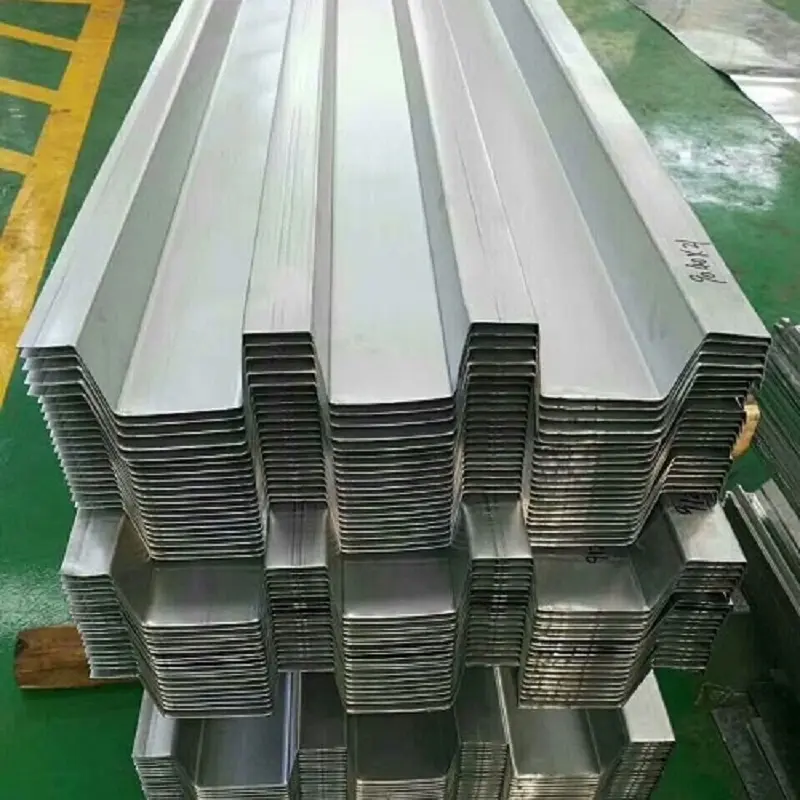

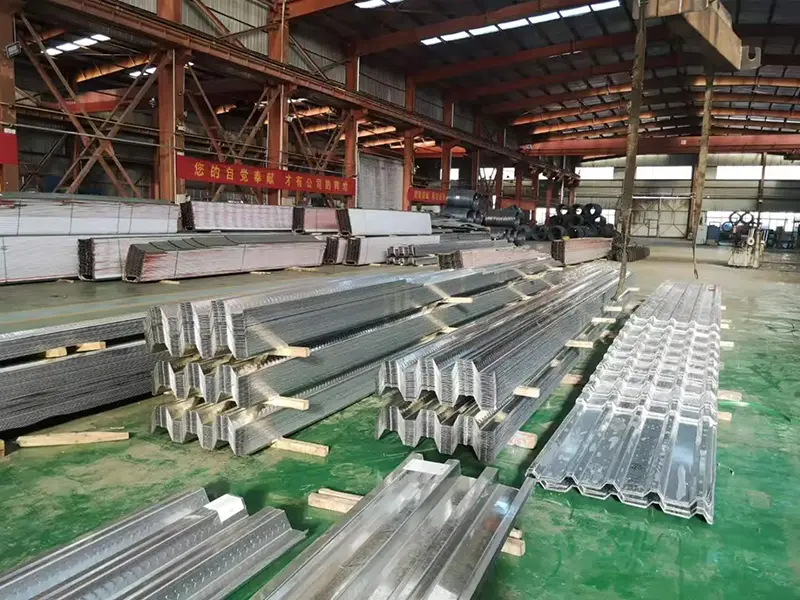

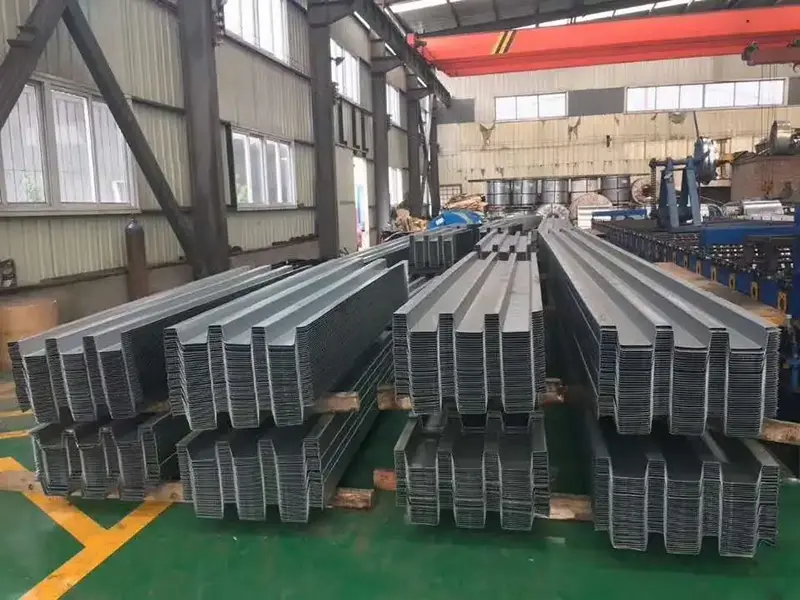

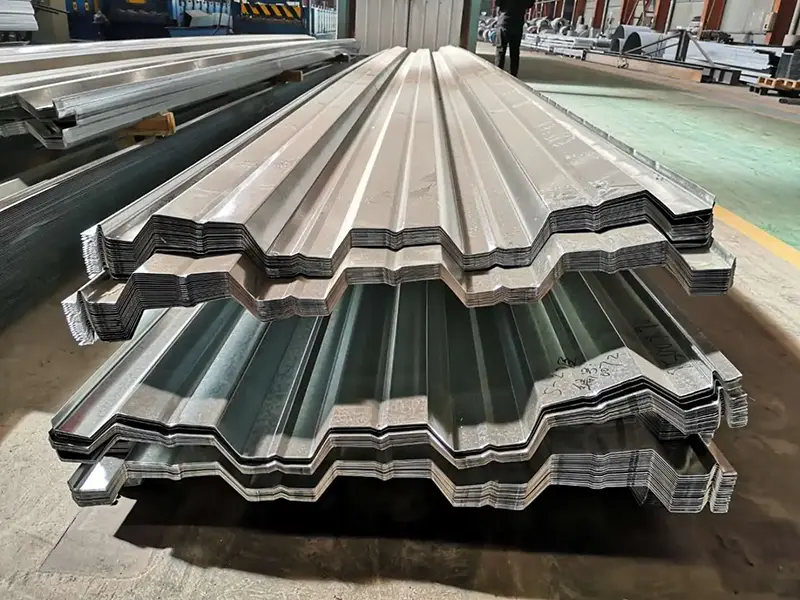

Open-Rib Floor Decking er et kaldformet korrugert panel laget av varmgalvanisert eller Al-Zn-belagt stålplate. Den har et åpent V-, U- eller trapesformet tverrsnitt, med toppen av ribbekanalen åpen. Denne utformingen gjør det enklere å plassere armeringsjern, rute ledninger og støpe betong på stedet.

SEBNO Byggevarerleverer gulvterrasser med åpen profil som en del av produktserien med stålkonstruksjoner. Platene fungerer som permanent forskaling under bygging og fungerer senere sammensatt med betongplaten som strekkarmering.

Grunnmaterialer og overflatebehandling

Grunnmaterialet er høykvalitets karbonstrukturstål eller lavlegert stål fra store innenlandske produsenter som Shougang, Angang, Hangang, Tanggang, Baosteel og WISCO. Beleggets vekt varierer vanligvis fra 60 til 275 g/m², med maksimalt 600 g/m² tilgjengelig for krevende miljøer.

Vanlige flytegrenser inkluderer 250 MPa, 280 MPa, 320 MPa og 350 MPa, og kan nå opptil 550 MPa. Overflaten kan være preget for å forbedre bindingen med betong, noe som bidrar til å etablere pålitelig komposittvirkning mellom ståldekket og platen.

Hvordan systemet er installert

Under byggingen legges dekket over stålbjelker og sikres i endene med fullgjennomtrengende punktsveis. Mellomkoblinger bruker skjærstendere sveiset gjennom dekket inn i stålbjelken. Tilstøtende paneler er sammenføyd med spesialiserte klemmeverktøy som låser de pregede koblingspunktene.

Dekket støtter egenvekten til den våte betongen og konstruksjonsbelastningene i byggefasen. Etter at betongen har herdet, fungerer den sammen med platen som et komposittsystem, og fungerer som strekkarmering i strukturelle beregninger.

Profilalternativer og tekniske data

Den åpne gulvterrasseserien dekker et bredt spekter av profiler. Tabellen nedenfor viser representative parametere for flere vanlige modeller.

Konstruksjonsytelse og validering

1. Unshored Span Capability

Under betongstøping må dekket støtte konstruksjonsbelastninger ved hjelp av sin egen styrke og stivhet. For YX60-263-790-modellen laget av Q345-stål med en tykkelse på 1,2 mm, er det maksimale ushorede spennet for en tre-spenns kontinuerlig 120 mm tykk komposittplate 2,65 m. Den 0,8 mm tykke YX51-250-750-modellen har et spennvidde på 2,5–3,0 m.

Denne funksjonen uten land tillater samtidig installasjon over flere etasjer, noe som muliggjør trinnvis betongstøping og en raskere total konstruksjonssekvens.

2. Bæreevne for komposittplater

Når ståldekket og betongen virker sammensatt gjennom preginger og skjærestendere, øker bæreevnen betydelig. For eksempel har en konfigurasjon som bruker YX60-263-790 (1,0 mm tykk) med Q235 stålbjelker og en 100 mm tykk C30 betongplate en bøyekapasitet på 21,71 kN·m. Hvis Q345-stål brukes i stedet, stiger kapasiteten til 29,77 kN·m. Kapasitetsverdier for andre betongkvaliteter, platetykkelser og stålkvaliteter kan beregnes ved hjelp av disse parameterne.

3. Viktige konstruksjonsprosedyrer

Flere prosedyrer krever oppmerksomhet under installasjonen. Dekkeender skal kobles til stålbjelker med fullgjennomtrengende punktsveis. Mellomkoblinger bruker stenderesveising gjennom dekk. Tilstøtende ark låses sammen på pregede punkter ved hjelp av spesialpressetang. I buede områder anbefales plasmaskjæring for å holde kantene jevne og bevare det galvaniserte belegget.

Den opprinnelige utformingen spesifiserer en sveiseavstand på 305 mm, men denne kan reduseres under konstruksjon for å forhindre deformasjon under gangtrafikk eller betongstøping. Negativ momentarmering må også monteres i utkragede seksjoner i henhold til designspesifikasjoner for å forhindre sprekkdannelse.

Tekniske fordeler i praksis

1. Permanent forskaling.Dekket erstatter tradisjonell tømmerforskaling, slik at det ikke er behov for montering, avisolering eller støping. Dette fremskynder byggeplanen.

2. Lett med høy styrke.Stålforbruket er ca. 9–10 kg/m² for 0,8 mm tykke plater, med et optimalt spenn på 2,5–3,5 m. Dekket fungerer også som strekkarmering i komposittgulvsystemet.

3. Effektiv sekvensiell konstruksjon.Paneler kan legges over flere etasjer samtidig, og betong kan støpes i etapper. Dette forkorter den totale prosjekttidslinjen betydelig.

4. Praktisk Utility Routing.Den åpne ribbeprofilen tillater direkte installasjon av rør og ledninger uten sekundær spor eller kanalføring.

5. Korrosjonsbestandighet og resirkulerbarhet.Det galvaniserte belegget sørger for rustforebygging i både bygge- og servicefasen. Stålmaterialet er fullt resirkulerbart ved slutten av levetiden.

Design og installasjonshensyn

For spennvidde og belastningskrav:Velg profilen og tykkelsen basert på spenntabellene og belastningsberegningene for komposittplater. Tyngre belastninger eller lengre spenn kan kreve tykkere paneler eller høyere stålkvaliteter.

For verktøyruting:De åpne ribbene gjør det enkelt å føre ledninger og ledninger, men oppsettet bør koordineres med armeringsplasseringen for å unngå konflikter.

For buede eller uregelmessige områder:Plasmaskjæring foretrekkes fremfor skjæring for å opprettholde kantkvalitet og galvanisert beleggsintegritet.

Under sveising:Følg spesifisert sveiseavstand for punktsveis og skjærbolter. Tettere avstander kan brukes midlertidig for å forhindre deformasjon under konstruksjon, men den strukturelle utformingen må respekteres for endelige tilkoblinger.

Typiske prosjektapplikasjoner

1.Komposittgulvsystemer for stålkonstruksjoner i flere etasjer og høyhus.

2.Gulvkonstruksjoner for industrianlegg og logistikklager.

3.Store gulvprosjekter, inkludert kommersielle komplekser og parkeringskonstruksjoner.

4.Stålkonstruksjonsprosjekter som krever rask konstruksjon og trinnvise arbeidsflyter.

Ofte stilte spørsmål

1. Hvordan skiller dekker med åpen profil og lukket profil seg når det gjelder brannmotstand?

Dekke med lukket profil gir generelt bedre brannmotstand fordi ribbene er helt lukket og betongen omgir stålet mer fullstendig. Åpen terrassedekke kan kreve ytterligere brannsikringstiltak, avhengig av prosjektets brannkarakter. Branntesting bør gjennomgås for hver profiltype.

2. Kan terrassedekke med åpen profil brukes uten midlertidig forstøting?

Ja, mange åpne profilmodeller er designet for installasjon uten land innenfor spesifiserte spenngrenser. For eksempel kan YX60-263-790 med 1,2 mm Q345-stål spenne opp til 2,65 m ushore for en tre-spenns kontinuerlig 120 mm plate. Se alltid til produsentens spenntabeller og prosjektets konstruksjonsberegninger.

3. Hva er forskjellen mellom galvanisert og Al-Zn-belagt terrassebord?

Begge belegg gir korrosjonsbeskyttelse, men Al-Zn-belegg gir vanligvis bedre motstand i høye temperaturer og visse korrosive miljøer. Valget avhenger av prosjektmiljøet og krav til levetid. Al-Zn-belegg er ofte spesifisert for kyst- eller industrielle omgivelser.

4. Hvordan monteres ledninger med åpent dekke?

De åpne ribbene gir plass til å føre ledninger og ledninger etter at betongen har herdet. Dette eliminerer behovet for skjærekanaler i platen. Bruksoppsettet bør imidlertid planlegges før betongstøping for å unngå interferens med armeringsjern.

5. Hvilke standarder gjelder for gulvdekke med åpen ribbe?

Den primære standarden er GB/T 12755-2008 for profilerte stålplater. Strukturell design følger vanligvis GB 55004-2021 og den nasjonale standardatlasen 05SG522. Materialsertifikater og lasttestrapporter kan leveres på forespørsel.
