Ståldekke med lukket profil

Ståldekke med lukket profil (også kjent som profilert stålplate med lukket type) er et korrugert konstruksjonspanel dannet ved romtemperatur fra varmgalvaniserte stålspoler ved bruk av en kontinuerlig flervals kaldvalsingslinje. Dens viktigste forskjell fra terrasse med åpen profil er at bunnen av ribbesporet er fullstendig forseglet, og skaper et lukket kileformet eller trapesformet hulrom.

SENBO Byggematerialerleverer ståldekke med lukket profil som en del av sitt komposittgulvsystem. Disse panelene er mye brukt i stålrammede bygninger hvor brannmotstand, flat underside og effektiv konstruksjon er nøkkelkrav.

Strukturelle egenskaper

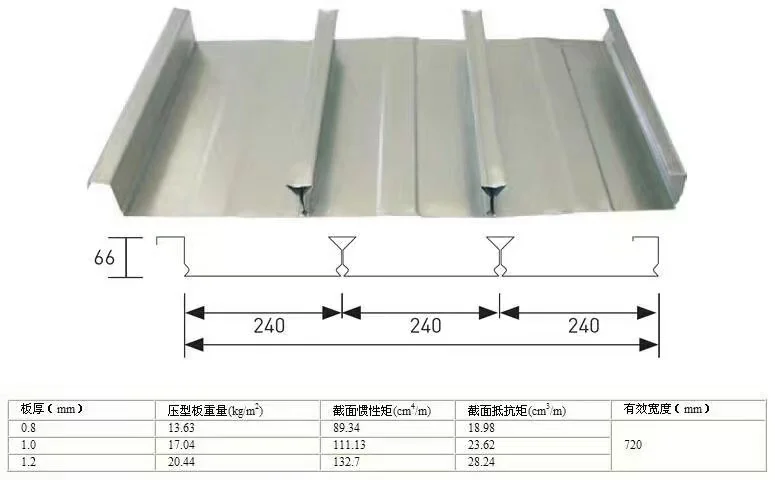

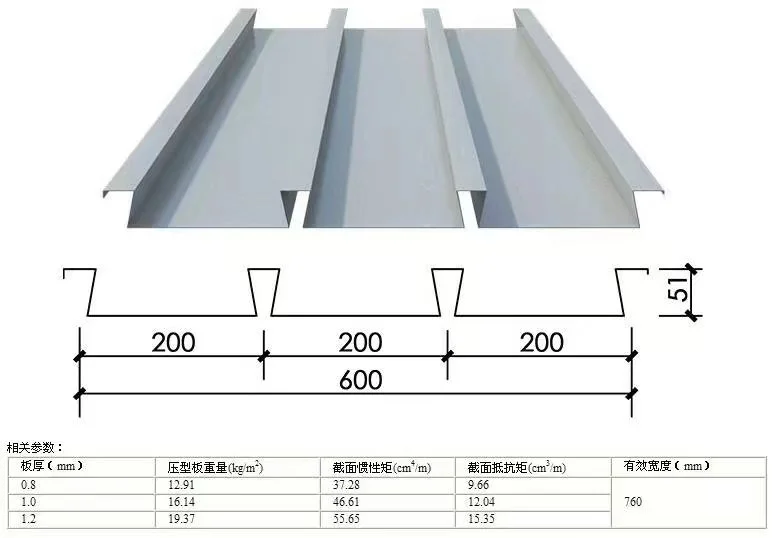

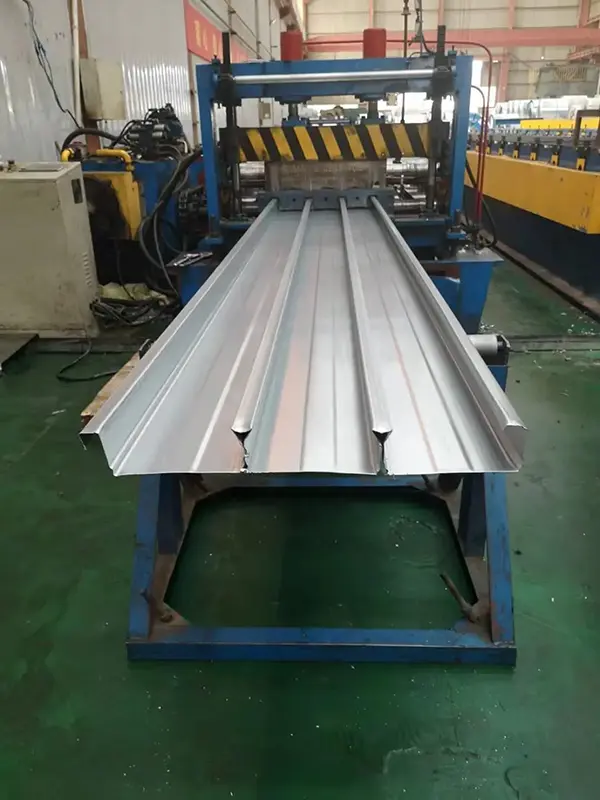

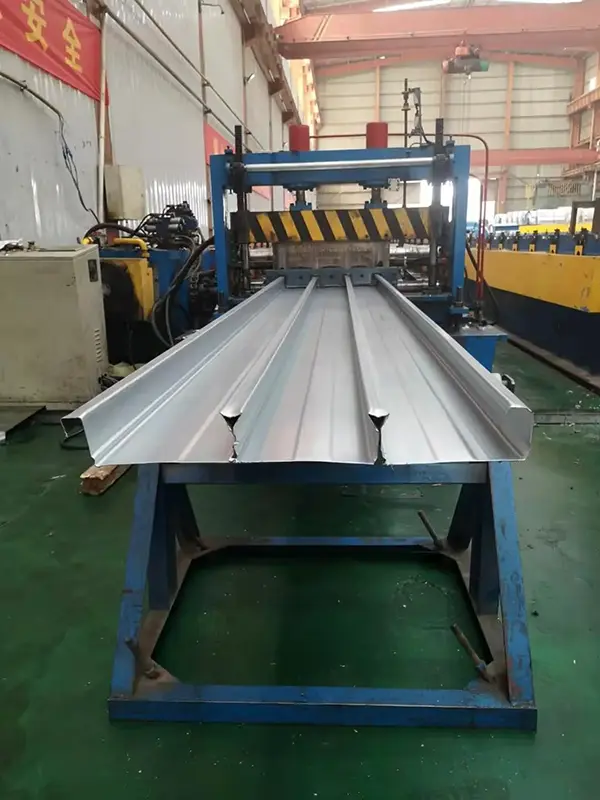

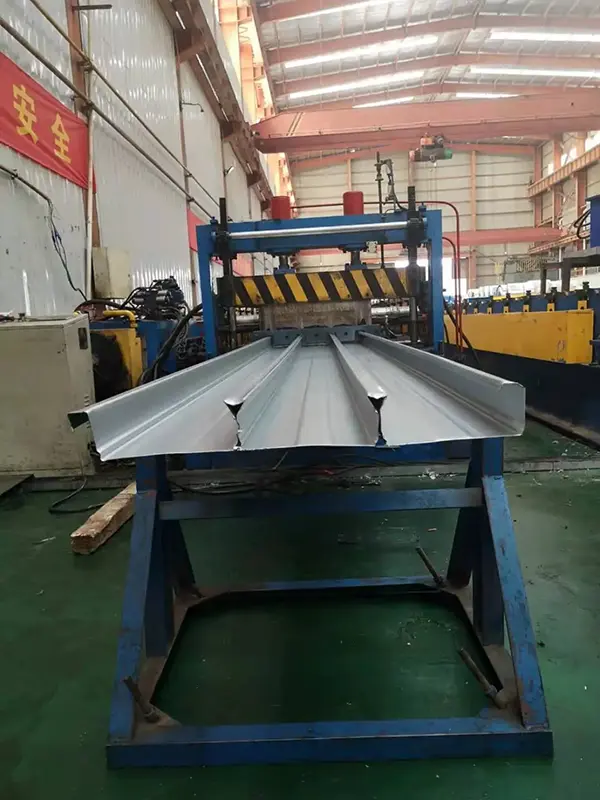

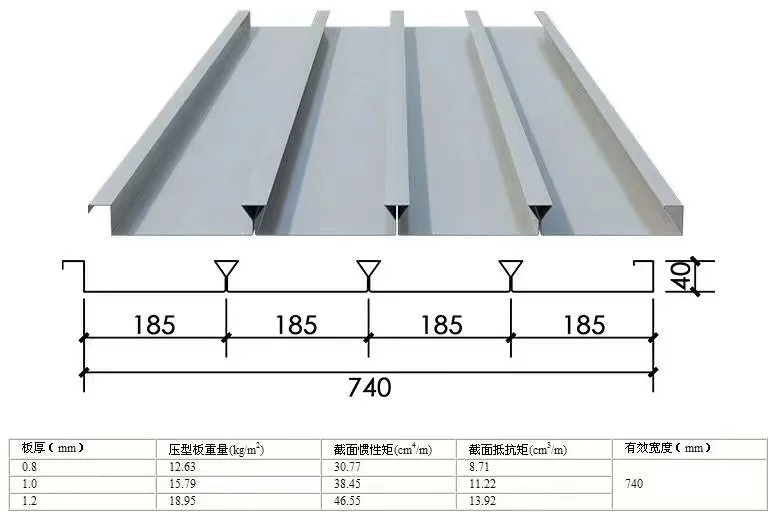

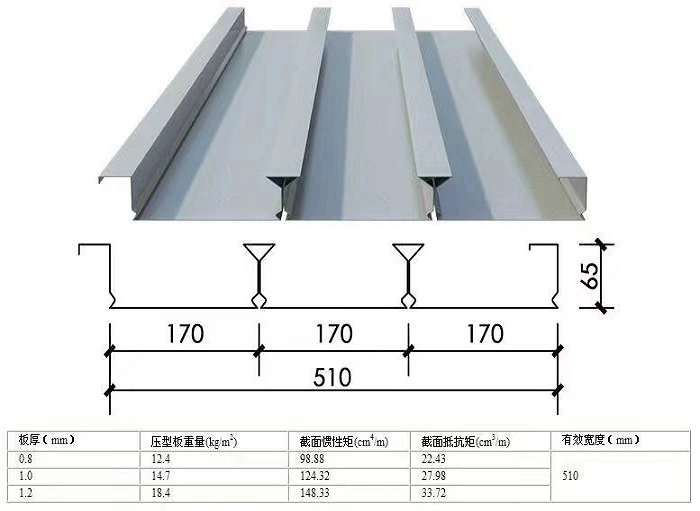

Dekket er formet av en stålplate med fast bredde gjennom en integrert, multi-pass kaldvalseformingsprosess. Dette skaper sammenlåsende vertikale kanter på begge sider og en serie omvendt-trekantete eller trapesformede ribber med lukket bunn. Ta YX65-185-555-modellen som et eksempel: ribbehøyden er 65 mm, bølgebredden er 185 mm, og den effektive dekningsbredden er 555 mm. For YXB48-200-600-modellen er ribbehøyden 48 mm, bølgestigningen er 200 mm, og den effektive bredden er 600 mm. En annen forbedret modell har en ribbehøyde på 68 mm, en bølgestigning på 196 mm og en omvendt trekantet profil med en bredde på 36 mm og en høyde på 31 mm.

Grunnmateriale og produksjonsprosess

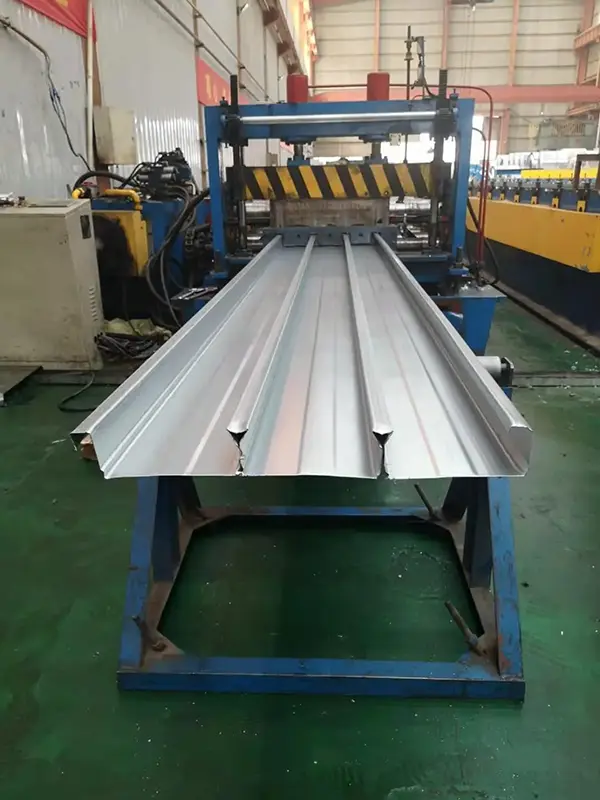

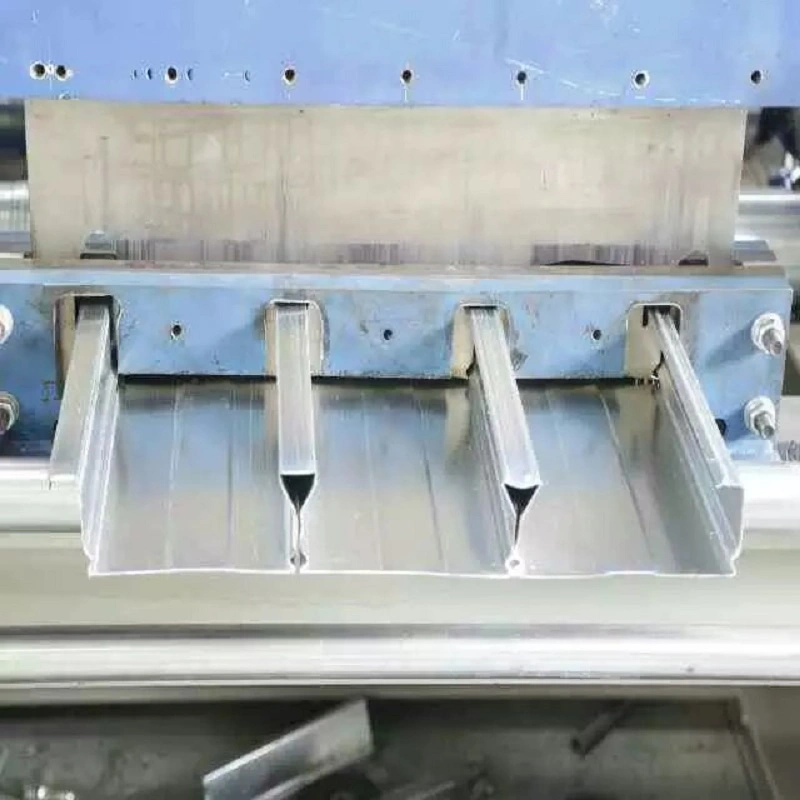

Grunnmaterialet består av varmgalvaniserte stålspiraler med en bredde på ca. 1000–1250 mm. Materialer inkluderer kvaliteter som Q235, Q345 eller SGC490, med tykkelser fra 0,7 mm til 1,5 mm. Den dobbeltsidige galvaniseringsvekten er typisk 80–275 g/m², men den kan tilpasses opptil 600 g/m² for spesielle behov. Den lukkede ribbeprofilen er dannet ved hjelp av en spesialisert kaldbøynings- og omvendt deformasjonsprosess; dette utnytter stålplatens elastoplastiske deformasjon og tilbakefjæringsegenskaper for automatisk å lukke bunnåpningen. Siden det ikke er behov for å slå hull i bærende områder, bevares korrosjonsmotstanden og den generelle stivheten til panelet. Produktet er i samsvar med den nasjonale standarden GB/T 12755-2008, "Profiled Steel Sheets for Building."

Verifikasjon av faktisk ytelse

1. Sammensatt handling og bæreevne – panelribber helt innkapslet i betong

Kjernefordelen med lukkede gulvterrasser fremfor åpne terrassebord ligger i dens lukkede ribbedesign. Etter at betongen er støpt, er panelribbene fullstendig innkapslet i betong, og skaper en bindingseffekt som ligner på armeringsjern i plasstøpte plater. Dette gjør det mulig å utnytte de respektive styrkene til stål- og betongmaterialene fullt ut, og oppnå ekte komposittvirkning. Sentroidet til dekkeseksjonen med lukket ribbe er plassert ca. 16 mm fra bunnen av panelet. Når man analyserer den strukturelle bæreevnen til komposittplaten ved bruk av plastteori, er den interne spakarmen mellom midten av betongens trykkkraft og midten av stålstrekkkraften større, og materialstyrken utnyttes mer fullt ut; følgelig gir lukkede ribbede komposittplater høyere strukturell bæreevne eller en høyere sikkerhetsfaktor.

2. Brannmotstand – Ingen brannsikkert belegg er nødvendig

Brannmotstandstester har bekreftet at lukkede ribbeprofilerte stålbetongkomposittplater viser utmerket varmeabsorpsjon og brannmotstand under standard temperaturøkningsforhold, og oppfyller brannkravene (1,5 timer) for gulvplater i klasse I. Fordi den lukkede ribbedesignen omslutter stålplaten fullstendig i betong, og forhindrer direkte varmeeksponering for stålet, tilfredsstiller disse platene generelt brannsikkerhetsstandarder i høyhus uten behov for ytterligere brannbestandige spraybelegg. Denne egenskapen sparer materialkostnader og unngår miljøforurensning under bygging.

3. Flat underside og enkel etterbehandling – Utnyttelse av høy klar høyde

Undersiden av den lukkede ribbeplaten er flat med tettsittende baner, noe som muliggjør fleksibel takbehandling basert på arkitektoniske behov: overflaten kan spraymales for å skape et tak i rillet stil, skumbelegges og males med vannbaserte belegg for et jevnt flatt tak, eller direkte dekkes med veggstoff eller tapet. Platens unike sporbaserte opphengssystem forenkler montering av undertak. I tillegg tillater komposittplatedesignet redusert platetykkelse, og øker dermed bygningens klare takhøyde.

4. Effektiv konstruksjon – Besparelser på armeringsstål

Under konstruksjon oppfyller det å plassere en enkelt bunnstrekkarmeringsstang i hver ribberenne strukturelle krav til bærende, noe som resulterer i mindre stålbruk sammenlignet med tradisjonelle metoder. Når belastningene på øvre nivå er moderate, kan den lukkede ribbeplaten fullstendig erstatte det nederste laget av armering; dette reduserer stålproduksjon og arbeidsintensitet på stedet samtidig som konstruksjonshastigheten øker. På grunn av webdesignet med lukkede ribber kan betong støpes uten behov for endelukkingsplater. Installasjon innebærer å legge panelene i henhold til det nummererte designoppsettet og sveise dem til stålbjelkene, hvoretter påfølgende konstruksjonstrinn kan fortsette umiddelbart.

Oversikt over nøkkelspesifikasjoner

Viktige fordeler

Ekte sammensatt handling:Den lukkede ribbedesignen omslutter ribbene fullstendig i betong – fungerer som armeringsjern i en plasstøpt plate – som muliggjør synergi av stål-betong og resulterer i høyere bæreevne og sikkerhetsfaktorer.

Utmerket brannmotstand:Oppfyller brannmotstandskravet til bygningsgulvplater i klasse I (1,5 timer) uten behov for sprøytede brannbeskyttende belegg, noe som gir kostnadsbesparelser og miljøfordeler.

Flat underside og fleksibel etterbehandling:Den flate, estetisk tiltalende undersiden gir mulighet for direkte sprøyting, skumbelegg eller montering av undertak, og møter ulike arkitektoniske estetiske behov; det reduserer også platetykkelsen, og øker dermed den frie takhøyden.

Armeringsjernsparing og effektiv konstruksjon:Strekkforsterkning kan konfigureres basert på ribbeavstand for å erstatte armeringsjern i bunnen, redusere fabrikasjon av armeringsjern på stedet og akselerere konstruksjonsfremdriften.

Korrosjonsbestandighet og strukturell integritet:Den lukkede formingsprosessen eliminerer behovet for å stanse hull i lastbærende områder, bevarer integriteten til det galvaniserte laget og gir overlegen korrosjonsmotstand sammenlignet med åpne ribbedekker.

Søknader

Komposittgulvsystemer for høye og superhøye stålkonstruksjoner.

Store offentlige bygninger som stadioner, flyplassterminaler, jernbanestasjoner, konserthaller og store teatre.

Industrielle og kommersielle anlegg inkludert kraftverk, produksjonssteder for kraftutstyr, store supermarkeder og logistikksentre.

Stålkonstruksjonsprosjekter med strenge krav til brannmotstandsvurderinger og den estetiske finishen på undersiden av platen.

Hvorfor velge gulvterrasse med lukket profil?

Velger du en gulvløsning for et høyhus eller et stålkonstruksjonsprosjekt med stor spennvidde? Gulvdekke med lukket profil har en lukket ribbedesign som oppnår ekte komposittvirkning mellom stål og betong. Brannmotstandstester har bekreftet at den kan oppnå en 1,5-timers brannklassifisering uten behov for brannsikre belegg. I tillegg letter den flate undersiden etterbehandling, platetykkelsen reduseres, og forbruket av armeringsstål er minimert. Vanlige profiler – som YX65-185-555 og YXB48-200-600 – har vist seg effektive i en rekke høyhus, stadioner og flyplasser, og tilbyr høy bæreevne, pålitelig brannmotstand og effektiv konstruksjon. De tilbyr en tidtestet gulvløsning for dine stålkonstruksjonsprosjekter.

Ofte stilte spørsmål

1. Hvordan oppnår terrassebord med lukket profil komposittvirkning uten mekaniske preginger?

De lukkede ribbene fungerer i seg selv som mekaniske nøkler. Når betongen fyller det lukkede hulrommet og herder, låses stålet og betongen naturlig sammen, på samme måte som hvordan deformerte armeringsstenger binder seg til betong. Denne geometriske sammenlåsingen er tilstrekkelig for komposittvirkning i de fleste design.

2. Kan undersiden stå eksponert uten ytterligere etterbehandling?

Ja. Den flate undersiden blir ofte stående eksponert etter maling. Spraymaling skaper en teksturert rillet takeffekt, mens skumbelegg gir en jevn overflate. Valget avhenger av den arkitektoniske hensikten og ønsket finishnivå.

3. Hva er det maksimale ushorede spennet for dekke med lukket profil?

Ushored spennevne avhenger av profil, tykkelse, stålkvalitet og betongplatetykkelse. Til forskjell fra terrassebord med åpen profil, har terrassebord med lukket profil ofte forskjellige spennegenskaper på grunn av sin lukkede geometri. Se alltid produsentens spenntabeller og bekreft med konstruksjonsingeniøren.

4. Er det alltid nødvendig med ytterligere bunnarmering?

Ikke alltid. For moderate belastninger kan selve dekket med lukkede ribber gi tilstrekkelig strekkkapasitet, noe som eliminerer behovet for bunnarmeringsstenger. For tyngre belastninger eller lengre spenn kan det spesifiseres en liten stang i hver ribberenne. Den strukturelle utformingen bestemmer det nøyaktige kravet.

5. Hvordan påvirker det galvaniserte belegget komposittbindingen?

Det galvaniserte belegget forringer ikke bindingen mellom stål og betong nevneverdig. Den primære bindingsmekanismen er den mekaniske låsen fra de lukkede ribbene. Belegget beskytter også stålet mot korrosjon i løpet av levetiden, da betongkapslingen gir et alkalisk miljø.
