Sandwichpaneler i steinull

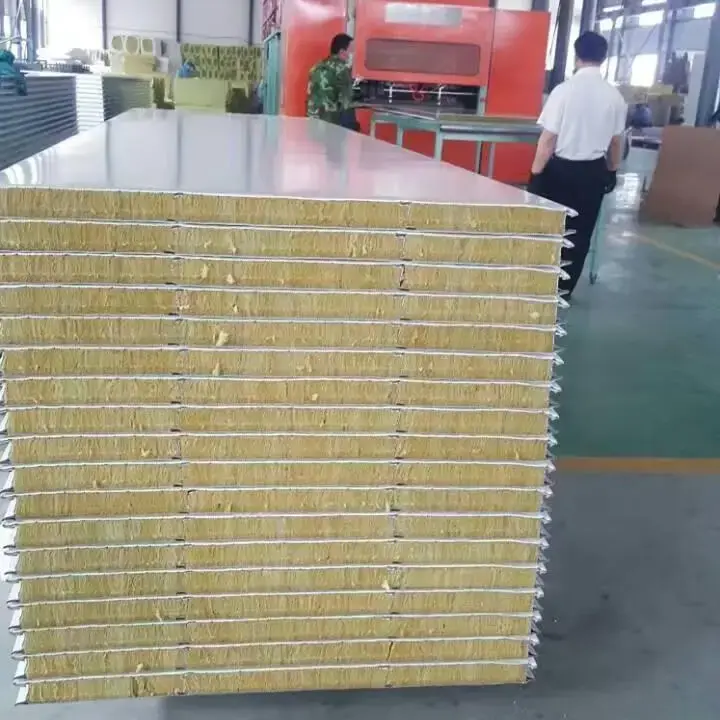

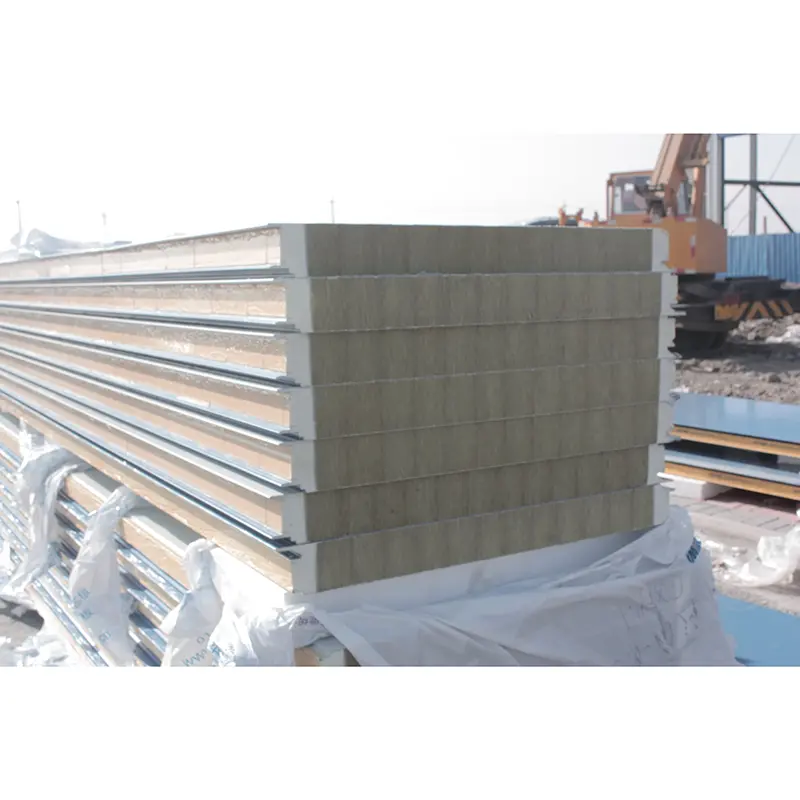

Sandwichpaneler av steinull er komposittpaneler som består av metallbelegg og en kjerne av steinull. Kjernen er produsert av naturlige malmer som basalt og dolomitt, som smeltes ved høye temperaturer, fibreres ved en firerulls sentrifugalprosess, behandles med bindemidler og vannavstøtende midler, og herdes deretter til strimler. Før laminering kuttes kjerneremsene og roteres 90 grader slik at fiberorienteringen er vinkelrett på paneloverflaten. Dette forbedrer trykkstyrken og bøyestivheten.

Beleggmaterialer inkluderer fargebelagt stål, galvanisert stål eller Al-Zn-legert stål med en tykkelse fra 0,4 mm til 0,8 mm. Tilgjengelige overflatebelegg er polyester (PE), silikonmodifisert polyester (SMP), høybestandighetspolyester (HDP) eller PVDF-fluorkarbon. Steinulls kjernetetthet varierer fra 100 kg/m³ til 150 kg/m³, med 120 kg/m³ som standardalternativ. Kjernen er festet til metalloverflatene med et høyfast lim for å danne et integrert panel.

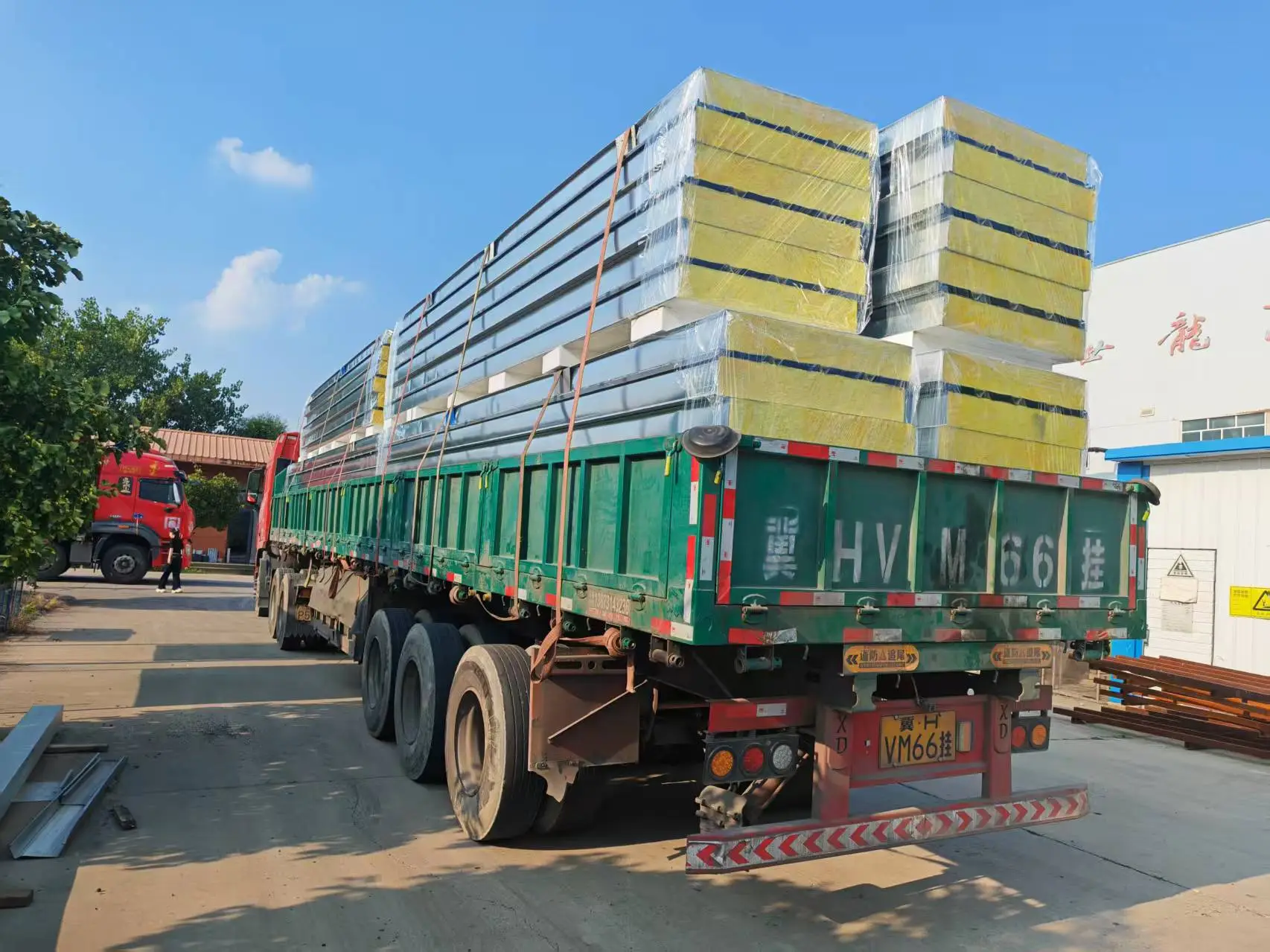

Paneltykkelse kan tilpasses fra 50 mm til 150 mm i henhold til prosjektkrav. Den effektive bredden er typisk 900 mm eller 1000 mm, med 1000 mm brukt for korrugerte profiler. Panellengden kan nå opptil 15 000 mm, avhengig av transportforhold.

Tekniske spesifikasjoner

Ytelsesdata og verifisering

1. Brannytelse: Klasse A Ikke-brennbart

Steinullkjerne er et uorganisk fibrøst materiale som oppfyller GB 8624 klasse A (A1) ikke-brennbar standard. Brannmotstandstester har bekreftet at et 50 mm tykt steinullsandwichpanel gir en brannmotstandsvarighet på minst 60 minutter, et 100 mm panel minst 120 minutter og et 150 mm panel minst 180 minutter. Kjernen tåler temperaturer over 1000°C. Den brenner ikke, smelter eller produserer smeltede dråper når den utsettes for brann, og den frigjør ikke giftig røyk. Denne ytelsen oppfyller de obligatoriske brannsikkerhetskravene for bygningskonvoluttmaterialer, inkludert de som er spesifisert i Code for Design of Clean Rooms. Et offentlig anskaffelsesprosjekt av Huainan Mining Group krevde eksplisitt en klasse A brannklassifisering for steinullsandwichpaneler, noe som gjenspeiler den kritiske etterspørselen etter brannsikkerhet i industrielle applikasjoner.

2. Termisk isolasjonsytelse

Den termiske ledningsevnen til steinullkjernen varierer fra 0,040 W/(m·K) til 0,048 W/(m·K), med en verdi som ikke overstiger 0,043 W/(m·K) ved omgivelsestemperatur. Et 100 mm tykt steinullsandwichpanel har en varmeoverføringskoeffisient på ikke mer enn 0,404 W/(m²·K), og oppfyller direkte den nasjonale standarden for en 75 % reduksjon i bygningens energiforbruk. Steinullkjerner ble brukt i vegg- og taksystemene til BASF Zhanjiang Verbund Site-prosjektet, noe som effektivt reduserte varmeoverføringen mellom innvendige og utvendige rom og senket energiforbruket i fabrikk- og kontorområder.

3. Liming og mekaniske egenskaper

Bindestyrken mellom metalloverflatene og steinullkjernen må være større enn 0,06 MPa. I avskallingstester må kjernematerialet som er igjen på metalloverflatene være jevnt fordelt og dekke minst 85 % av den limte overflaten. Når midtspennavbøyningen når L₀/250, må bøyelastkapasiteten ikke være mindre enn 0,5 kN/m². For ett 100 mm tykt brannsikkert steinullsandwichpanel nådde den målte bøyelastkapasiteten 2,68 kN/m², noe som betydelig oversteg minimumskravet. Kjernetettheten på 120 kg/m³ og fiberorienteringen vinkelrett på paneloverflaten gir strukturell stivhet og bøyeevne under langvarig bruk.

4. Lydabsorpsjon og isolasjon

Den porøse fiberstrukturen i steinullkjernen gir målbar lydabsorpsjon. Et 50 mm tykt panel oppnår en vektet lydisolasjonsverdi på 29 dB, og reduserer effektivt innendørsstøy forårsaket av regn eller hagl på taket. I henhold til ISO 354-testing når lydabsorpsjonsytelsen DELTA LA = 15,7 dB(A).

5. Engineering Application Validering

Sandwichpaneler av steinull har blitt validert i flere virkelige prosjekter. BASF Zhanjiang Verbund Site, BASF Groups tredje største integrerte produksjonsbase globalt, brukte steinull sandwichpanelsystemer i stor grad for vegger og taktekking. Produktet demonstrerte værbestandighet og strukturell stabilitet under høy luftfuktighet, høy saltholdighet kystforhold og tyfoneksponering.
Andre prosjekter, inkludert en stor fornøyelsespark i Shanghai, et høyhus i Beijing og industrianlegg i Guangzhou og Luoyang, har brukt materialet til å forbedre termisk isolasjon, lydisolering og brannsikkerhet.
Takrenoveringsprosjekter ved Yixing Yunxi Commercial Building og Jingtang Warehouse innebar fullstendig utskifting av eksisterende tak med steinullsandwichpaneler og tillegg av metallstøttesystemer for å styrke strukturen, forbedre den totale bæreevnen og vindtrykkmotstanden.

Installasjons- og fabrikasjonsmerknader

• Bruk brede myke stropper når du håndterer paneler for å unngå lokal deformasjon av metallbelegg.
• Skjær paneler med dedikerte verktøy og fjern kjernerester fra kuttekanter umiddelbart for å forhindre fuktighetsabsorpsjon eller forurensning.
• Påfør fugemasse eller bruk matchende festemidler ved skjøter for å sikre luft- og vanntetthet.
• Oppbevar paneler i et tørt, ventilert område, hevet fra bakken og dekket med vanntett duk hvis langtidslagring er nødvendig.
• Plasser åpningene på stedet vekk fra panelribber og påfør vanntetting og forsegling etter kutting.

Ofte stilte spørsmål

Hva er forskjellen i brannytelse mellom sandwichpaneler av steinull og sandwichpaneler av polyuretan?

Steinullkjernen er ikke brennbar og oppnår brannklasse A. Polyurethankjerner er vanligvis klassifisert som B1 eller B2. For bygninger med høye brannsikkerhetskrav, som industrianlegg, offentlige bygninger og renrom, er sandwichpaneler av steinull det mer pålitelige alternativet.

Hvordan kan jeg verifisere kvaliteten på sandwichpaneler av steinull?

Be om tredjeparts testrapporter fra leverandøren og kontroller nøkkelindikatorer som termisk ledningsevne, bindestyrke, avskallingsareal, brannmotstandsvurdering og forbrenningsytelse i forhold til GB/T 23932-2009-kravene. Inspeksjon på stedet bør inkludere flathet, kjerneensartethet ved kuttekanter og fravær av riper.

Hva er forventet levetid for sandwichpaneler i steinull?

Paneler med PVDF- eller HDP-belegg kan vare i mer enn 20 år under normale bruks- og vedlikeholdsforhold. Faktisk levetid avhenger av miljøkorrosjon, UV-eksponering, mekanisk skade og andre faktorer. Regelmessig inspeksjon og vedlikehold kan forlenge serviceperioden.

Kan dimensjoner og farger tilpasses for spesifikke prosjekter?

Ja. Paneltykkelse, lengde, overflatefarge og beleggstype kan tilpasses. Det anbefales å bekrefte produksjonstoleranser, minimumsbestillingsmengder og leveringstider med produsenten under designfasen.

Kvalitetssikring og inspeksjon

Innkommende råvarer inspiseres for hver batch, inkludert overflatetykkelse, beleggvedheft, kjernedensitet og fiberorientering. Inspeksjoner under prosessen dekker dimensjoner, liming og overflatekvalitet. Ferdige produkter kontrolleres for pakking og stabling før forsendelse. Alle produkter kan leveres med fabrikkinspeksjonsrapporter i henhold til GB/T 23932-2009. Tredjeparts type testrapporter er også tilgjengelige på prosjektforespørsel.
