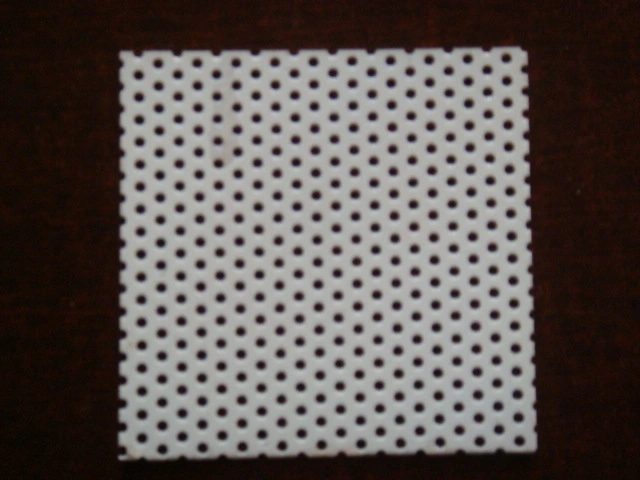

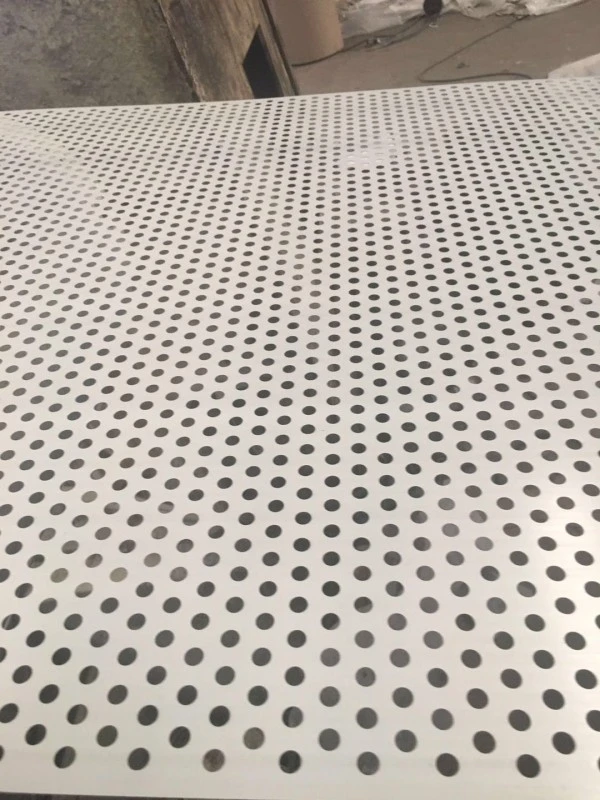

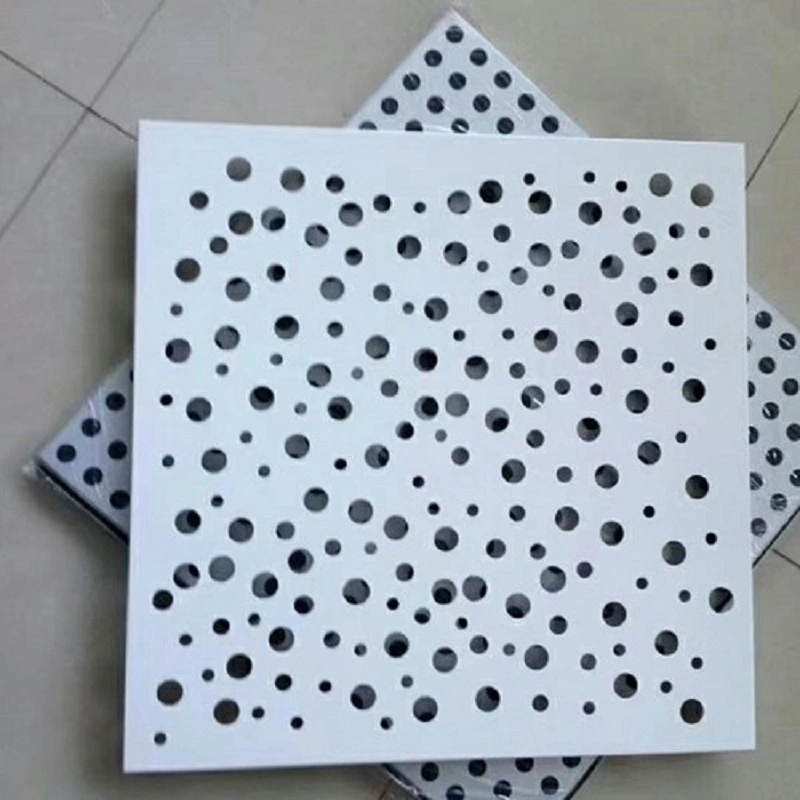

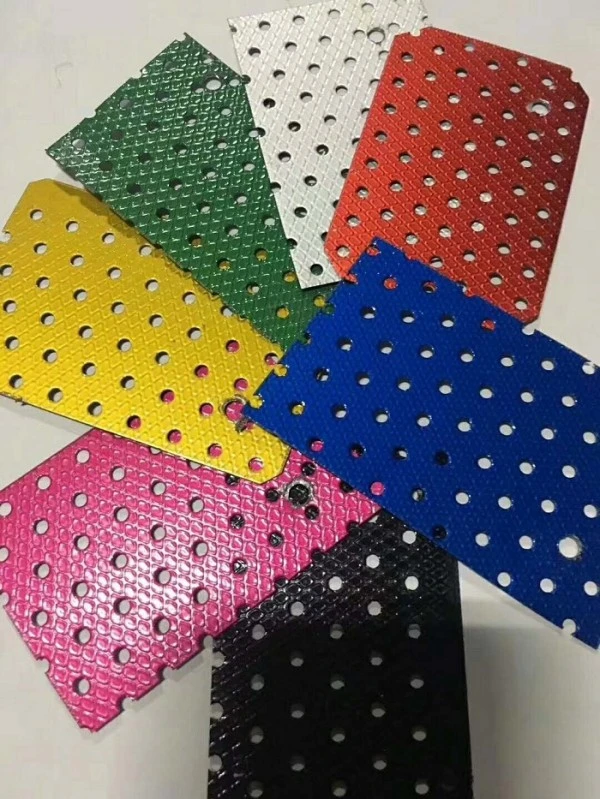

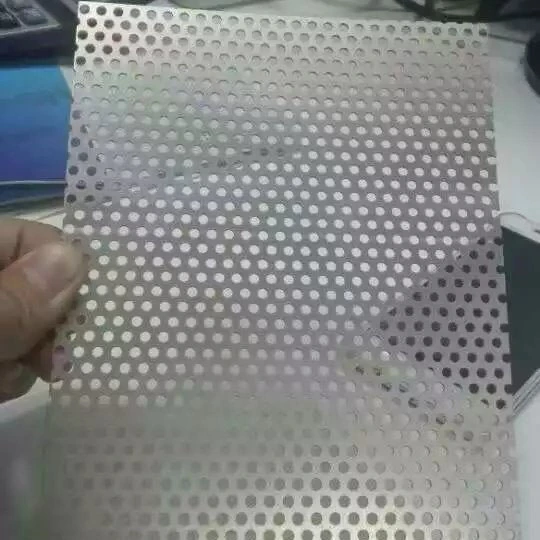

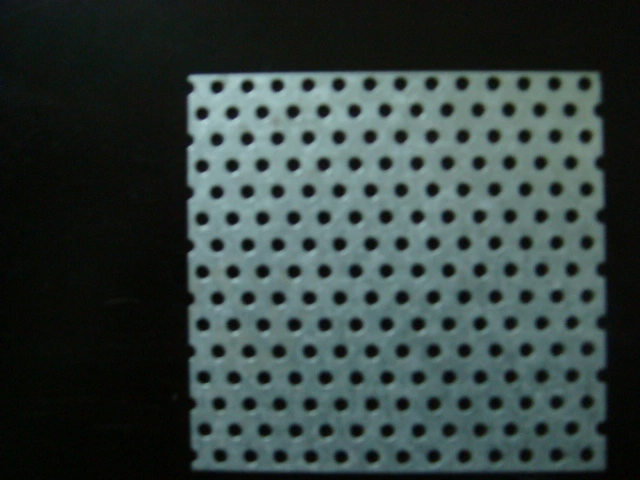

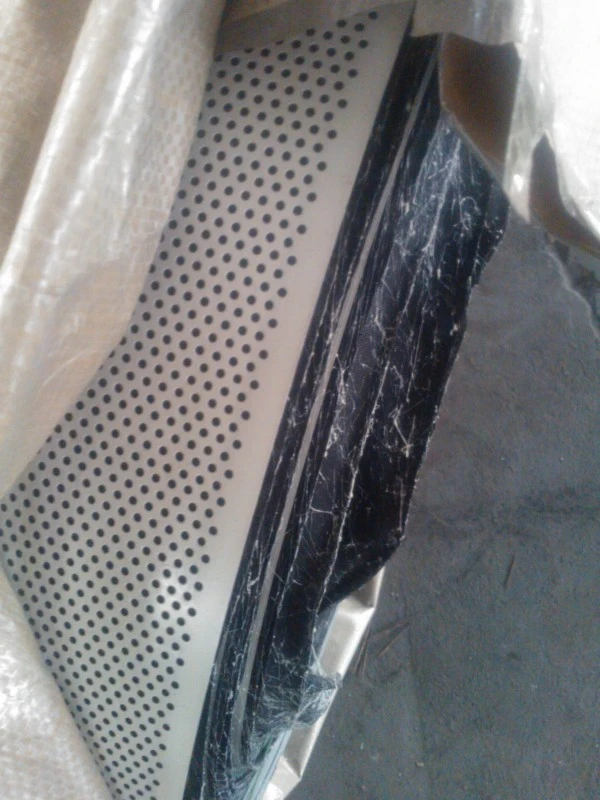

Farge stål perforert ark

Perforerte metallplater, også kjent som perforerte paneler eller perforert netting, produseres ved å stanse hullmønstre i metallplater.SENBO Byggematerialerleverer disse produktene for arkitektoniske, akustiske og industrielle applikasjoner, med fokus på dimensjonsnøyaktighet og materialsporbarhet.

Valget av grunnmateriale avhenger av driftsmiljøet og ytelseskravene. Tre materialgrupper brukes vanligvis:

304 rustfritt stål:Gir korrosjonsbestandighet egnet for utendørs og kjemisk aggressive miljøer. En representativ prøve har ikke vist rust etter 1000 timers saltspraytesting under ASTM B117-forhold. Faktisk ytelse avhenger av overflatefinish og kantforberedelse.

Aluminiumslegering (f.eks. 6061):Tilbyr lav tetthet (ca. 2,7 g/cm³) kombinert med god styrke. Materialet kan være anodisert eller pulverlakkert for forbedret overflateholdbarhet og utseende.

Q235 galvanisert eller fargebelagt stål:Et økonomisk alternativ for generell arkitektonisk og industriell bruk. Overflatebeskyttelse oppnås vanligvis gjennom varmgalvanisering etterfulgt av elektrostatisk pulverlakkering.

Produksjonsprosess og dimensjonsrekkevidde

Høyhastighets CNC-stanseutstyr produserer over 20 perforeringsmønstre, inkludert runde, firkantede, slissede, sekskantede, kryss-, fiskeskala- og plommeblomstformer. Prosessen tillater presis kontroll av hulldiameter, avstand og forhold mellom åpent areal.

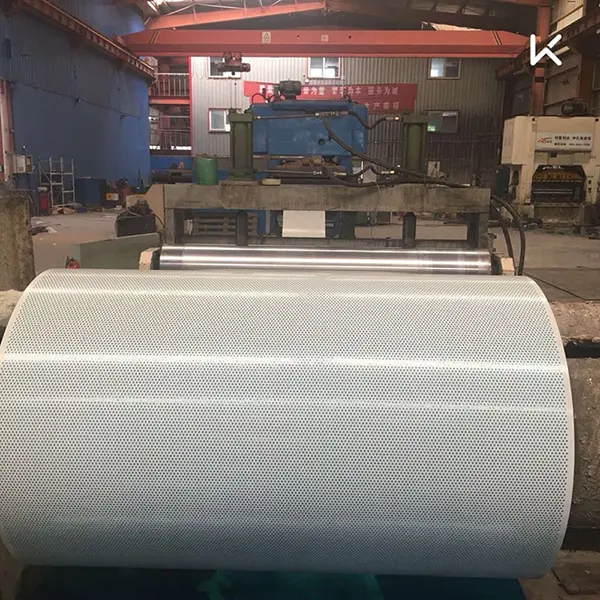

Flate plater kan produseres i tykkelser fra 0,1 mm til 15 mm, med hulldiametere fra 0,1 mm til 200 mm. Kveilede plater finnes i tykkelser fra 0,2 mm til 1,5 mm, med en maksimal bredde på 1250 mm og hulldiameter fra 0,5 mm til 10 mm. For arkitektoniske bruksområder varierer vanlige tykkelser fra 0,5 mm til 2,0 mm, med hulldiametre mellom 3 mm og 20 mm. Åpne arealforhold fra 15 % til 60 % er typiske, og hulldiametertoleransen kontrolleres innenfor ±0,1 mm.

Alternativer for overflatebehandling

Aluminiumslegeringsplater kan anodiseres for å skape et hardt, tett oksidlag som forbedrer korrosjonsmotstanden og overflatehardheten. Pulverlakk gir en miljøvennlig finish med god vær- og kjemikaliebestandighet. Elektroforetisk belegg gir jevn dekning med sterk vedheft.

Stålplater er vanligvis beskyttet med varmgalvanisering etterfulgt av elektrostatisk pulverlakkering, med en typisk beleggtykkelse på minst 60 μm.

Målte ytelsesegenskaper

1. Akustisk ytelse: NRC-verdier fra laboratorietesting

Perforerte plater bidrar til lydabsorpsjon når de monteres med en luftspalte eller et porøst underlagsmateriale. Lydbølger som kommer inn i hullene mister energi gjennom friksjon og viskøse effekter ved åpningsflatene.

Lydabsorpsjonskoeffisienter ble målt ved spesifiserte oktavbåndfrekvenser i henhold til ASTM C423 for en representativ sammenstilling bestående av et sekskantet hull aluminiumspanel med et porøst baksidelag og et lufthulrom. Den resulterende støyreduksjonskoeffisienten (NRC) var 0,8 eller høyere for den testede konfigurasjonen. Den faktiske NRC for en spesifikk installasjon avhenger av paneltykkelse, hullstørrelse, perforeringshastighet, underlagsmateriale, lufthuledybde og monteringsmetode. Testrapporter er tilgjengelig på forespørsel.

2. Mekaniske egenskaper og lastekapasitet

Mekanisk ytelse avhenger av grunnmaterialet, tykkelsen og perforeringsmønsteret. Strukturell belastningskapasitet skal beregnes i henhold til gjeldende designstandard basert på paneltykkelse, perforeringsgeometri, støtteavstand, spennvidde og festemetode. Som referanse er et 3 mm tykt stålpanel med firkantede perforeringer (10 mm åpning) og et spesifisert støttespenn verifisert til å tåle en jevnt fordelt belastning på 5 kN/m² gjennom teknisk beregning. Detaljerte beregningsnotater kan leveres på forespørsel.

Paneler med sirkulære perforeringer (20 mm åpning, 50 % åpent areal) viser luftstrømmotstand på 50 Pa eller mindre når de testes i henhold til ISO 5801.

Korrosjonsbestandighet er verifisert gjennom saltspraytesting: en prøve av 304 rustfritt stål viste ingen rust etter 1000 timer i henhold til ASTM B117; galvanisert stål med varmgalvanisering og pulverlakk viste ingen avskalling eller rust etter 500 timer under samme standard. Testrapporter er tilgjengelige.

3. Overflatebestandighet og værbestandighet

Anodiserte eller pulverlakkerte aluminiumspaneler viser forbedret motstand mot korrosjon, slitasje og UV-eksponering. Ytelsen til hver overflatebehandling kan bekreftes av relevante testrapporter som følger med bestillingen.

4. Søknadserfaring innen konstruksjon og transport

Perforerte paneler brukes i transportstøyskjermer, ofte kombinert med lydabsorberende materiale bak den perforerte flaten. I offentlige bygninger som flyplassterminaler, jernbanestasjoner, stadioner og utstillingssentre gir panelene akustisk kontroll samtidig som de tillater visuell designfleksibilitet.

Arkitektoniske fasader bruker perforeringsmønstre for å skape semi-transparente effekter og lys-og-skygge-variasjoner. Dokumenterte eksempler inkluderer metallfasaden til Skylight Apartments i Frankrike og biblioteket til Central Academy of Fine Arts. For prosjektspesifikke referanser og dokumentasjon, vennligst kontakt vårt team.

Tekniske spesifikasjoner og bevisnotater

Følgende parametere er basert på standard produksjon og relevante teststandarder. Der det er aktuelt, er bevisdokumentasjon tilgjengelig på forespørsel.

Nøkkelfunksjoner og praktiske fordeler

1. Verifisert akustisk ytelse.NRC over 0,8 er bekreftet for en spesifikk testet sammenstilling. Når de kombineres med passende bakside og lufthulrom, bidrar panelene til å redusere støynivået i trafikkbarrierer og arkitektoniske akustiske systemer.

2. Materialfleksibilitet.Alternativene inkluderer 304 rustfritt stål for korrosjonsbestandighet, aluminiumslegering for lette dekorative applikasjoner og galvanisert stål for økonomisk generell bruk.

3. Perforeringsmønstervariasjon.Mer enn 20 mønstre er tilgjengelige, med tilpassbar hulldiameter og åpent områdeforhold for å oppnå ønsket visuell gjennomsiktighet, akustisk ytelse og ventilasjon.

4. Værbestandige overflater.Aluminiumspaneler kan være anodisert eller pulverlakkert; stålpaneler bruker varmgalvanisering pluss pulverlakkering. Testrapporter for saltspraymotstand kan leveres.

5. Bredt bruksområde.Egnet for dekorativ akustisk behandling i offentlige bygninger, trafikkstøyskjermer, industriutstyrsvakter og filtreringskomponenter.

Valg og installasjonsveiledning

For akustiske applikasjoner:Velg perforeringsmønsteret og det åpne området basert på målfrekvensområdet. Et porøst underlagsmateriale og en luftspalte forbedrer absorpsjonen betydelig. Bruk ASTM C423-testdata for veiledning, men kontroller ytelsen for din spesifikke montering.

For utendørs fasader:Velg 304 rustfritt stål eller pulverlakkert aluminium for langsiktig korrosjonsbestandighet. Bekreft at paneltykkelsen og profilen oppfyller vindlastkravene til prosjektstedet.

For industriell filtrering:Spesifiser ønsket hulldiameter, avstand og åpent område nøyaktig. Dimensjonstoleransekontroll er avgjørende for konsistent filtreringsytelse.

Under installasjonen:Håndter panelene forsiktig for å unngå å bøye eller skade de perforerte kantene. Bruk passende festemidler og støtteramme. For akustiske sammenstillinger, sørg for at underlagsmaterialet er installert uten hull eller kompresjon som kan redusere ytelsen.

Støtte for tilpasset produksjon

Vi aksepterer kundeleverte tegninger i vanlige CAD-formater (DXF, DWG) for tilpassede perforeringsoppsett. Vårt ingeniørteam vurderer hullgeometri, kantavstand, åpent område og formingskrav før produksjon. Første artikkelinspeksjon og materialsertifikater er tilgjengelig på forespørsel.

Typiske bruksområder

1.Lydbarrieresystemer for kontroll av trafikkstøy langs motorveier, jernbaner og undergrunnsbaner.

2.Innvendig lydabsorberende dekorasjon for store offentlige bygninger, inkludert flyplassterminaler, høyhastighetsjernbanestasjoner, stadioner og utstillingssentre.

3.Arkitektoniske fasader, tak og skillevegger som skaper lys-og-skygge-effekter og semi-transparente visuelle design.

4.Beskyttelsesdeksler for industrielt utstyr, varmespredningspaneler og høyttalergitter.

5.Industriell filtrering og screening for kjemiske maskiner, farmasøytisk utstyr og matforedlingsmaskiner.

Ofte stilte spørsmål

1. Hvordan bør perforeringsstørrelse og åpent areal velges for akustikkhimling?

Valget avhenger av målfrekvensområdet og underlagsmaterialet. For generell talerekkeviddeabsorpsjon er et åpent område på 20–30 % med hulldiametre på 3–6 mm vanlig. En tykkere porøs bakside og et dypere lufthulrom forbedrer lavfrekvent absorpsjon. Vi anbefaler å teste en representativ montering eller konsultere en akustikkspesialist for kritiske rom.

2. Hva er forskjellen mellom perforerte metallplater og strekkmetallplater?

Perforerte plater er stanset av solid metall, og etterlater et rent, jevnt hullmønster med høy grad av presisjon. Strekkmetall er spaltet og strukket, og skaper et nett med diamantformede åpninger og en strukturert overflate. Perforerte plater gir vanligvis bedre flathet og et bredere spekter av dekorative mønstre, mens strekkmetall ofte er lettere og rimeligere for visse industrielle bruksområder.

3. Kan perforerte metallplater bøyes eller formes etter stansing?

Ja, men omfanget avhenger av materialet, tykkelsen og perforeringsmønsteret. Svært åpne mønstre reduserer formbarheten. Hvis forming er nødvendig, bør stanseoppsettet utformes for å unngå overdreven belastning ved hullkanter. Diskuter formingskrav med vårt ingeniørteam under designfasen.

4. Hvilket materiale bør jeg velge for en kystfasadeapplikasjon?

For kystmiljøer anbefales vanligvis 304 rustfritt stål eller aluminiumslegering med egnet anodisert eller pulverlakkert finish. Rustfritt stål gir den høyeste korrosjonsmotstanden, mens aluminium er lettere. Unngå standard galvanisert stål med mindre det har ekstra beskyttende belegg som er egnet for de spesifikke forholdene.

5. Gir et høyere åpent område alltid bedre lydabsorpsjon?

Ikke nødvendigvis. Mens et høyere åpent område tillater mer lyd å nå underlagsmaterialet, er det en optimal rekkevidde. Over en viss terskel reduseres panelets masse og stivhet, noe som kan redusere lavfrekvent ytelse. Samspillet mellom åpent område, hulldiameter, underlagsmateriale og hulromsdybde bestemmer den totale absorpsjonen. Testing eller simulering anbefales for nøyaktige resultater.
