Håndlagde lydabsorberende renromspaneler

Håndlagde lydabsorberende renromspaneler har to formål. De opprettholder de rene kapslingsfunksjonene til standard renromspaneler, samtidig som de gir akustisk kontroll gjennom en perforert overflate og en lydabsorberende kjerne.SENBO Byggematerialerleverer disse panelene til prosjekter som krever både kontrollerte miljøer og støyreduksjon.

Panelkonstruksjon og materialalternativer

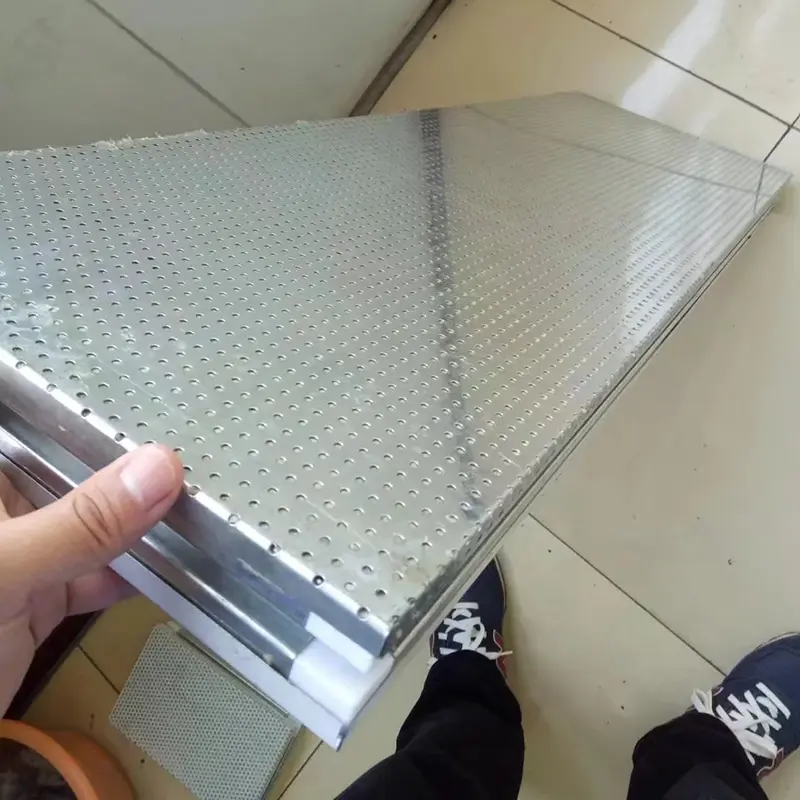

De håndlagde lydabsorberende renromspanelene bruker en sammensatt sandwichstruktur. Det ytre laget er et porøst metallpanel laget av fargebelagt stål, galvanisert stål eller rustfritt stål. Den er behandlet med presisjonsperforeringsutstyr, og hulldiametre og avstand kan tilpasses for å møte kravene til akustisk design.

Mellomlaget er en lyddempende kjerne, typisk steinull eller glassull. Overflaten er dekket med flammehemmende ikke-vevd stoff eller brannsikkert glassfiberduk for å forhindre fiberavfall. Baklaget er en solid, forseglet metallplate. Kantene er forseglet med kaldtrukne aluminiumslegeringsprofiler og limt til et ferdig panel.

Perforeringsmønstre inkluderer slisset perforering eller full overflateperforering, avhengig av akustiske krav. En typisk spesifikasjon bruker 3 mm hulldiameter og 6 mm hullavstand. Standard panelbredder varierer fra 980 mm til 1180 mm, med tilpasning tilgjengelig for ikke-standardstørrelser. Alternativer for kjernemateriale varierer fra 50 mm til 200 mm, og stålplatetykkelsen kan justeres mellom 0,4 mm og 1,5 mm.

Facing-alternativer inkluderer fargebelagt stål (med belegg som polyester, PVDF, SMP eller HDP), galvanisert stål og rustfritt stål. Farger kan tilpasses i henhold til RAL-standarder for å møte arkitektoniske og dekorative krav.

Testet ytelsesegenskaper

1. Akustisk ytelse: Lydisolasjon på 35 dB

Den akustiske ytelsen til disse panelene bestemmes av den sammensatte strukturen til den perforerte overflaten og den lydabsorberende kjernen. Lydbølger passerer gjennom perforeringene inn i den porøse fibrøse kjernen, hvor friksjon og viskøse effekter mellom fibrene omdanner lydenergi til varme, og oppnår lydabsorpsjon og støyreduksjon.

Testing viser at et 100 mm tykt panel med 1,0 mm stålbelegg og steinulldensitet på 120 kg/m³ oppnår en lydisolasjonsverdi på 35 dB. Akustisk ytelse er testet i henhold til GB/T 20247, "Akustikk: Måling av lydabsorpsjon i et etterklangsrom." Støyreduksjonskoeffisienten (NRC) beregnes som det aritmetiske gjennomsnittet av lydabsorpsjonskoeffisientene ved oktavbåndene 250 Hz, 500 Hz, 1000 Hz og 2000 Hz. En NRC på 0,5 eller høyere indikerer et kvalifisert lydabsorberende materiale.

2. Brannytelse: Klasse A Ikke-brennbart

Steinullkjernen er et uorganisk fibrøst materiale klassifisert som klasse A ikke-brennbart. Med en kjernetetthet på minst 120 kg/m³ for steinull eller 64 kg/m³ for glassull, brenner ikke materialet, smelter eller drypper når det utsettes for brann, og det produserer ikke giftig røyk. Dette oppfyller de obligatoriske brannsikkerhetskravene for materialer i renrom og offentlige bygningskonvolutter i Code for Fire Protection Design of Buildings.

3. Termisk isolasjon: Termisk ledningsevne ≤0,043 W/(m·K)

Med en termisk ledningsevne på ikke mer enn 0,043 W/(m·K), gir steinullkjernen varmeisolasjon sammen med lydabsorpsjon. Dette bidrar til å redusere varmeoverføringen mellom innendørs og utendørs miljøer og reduserer energiforbruket.

4. Renslighet: Tett overflate uten fiberavfall

Paneloverflaten er glatt og flat, med tette, sømløse skjøter som ikke tiltrekker seg støv eller mikroorganismer. Den lydabsorberende kjernen er belagt med flammehemmende fiberduk eller brannsikkert glassfiberduk. Dette forhindrer effektivt utslipp av steinull eller glassullfibre og opprettholder hygienestandarder for renromsmiljøer.

5. Strukturell stivhet: Fordeler med håndlaget konstruksjon

Omkretsrammen bruker kaldtrukne aluminiumslegeringsprofiler, noe som gir disse håndlagde panelene overlegen generell stivhet og bøyelastbærende kapasitet sammenlignet med maskinlagde paneler. Fjær-og-not-skjøtene er fylt med polyuretanskum, noe som forbedrer den strukturelle integriteten samtidig som de forhindrer skjøteformasjon og vannlekkasje.

Tekniske spesifikasjoner

Følgende parametere er basert på standard produksjon og relevant testing. Tilpasning er tilgjengelig.

Nøkkelfunksjoner og praktiske fordeler

1. Verifisert akustisk ytelse.Den sammensatte strukturen av en perforert overflate og en porøs kjerne gir lydabsorpsjon og støyreduksjon. Et 100 mm panel oppnår 35 dB lydisolasjon, testet i henhold til GB/T 20247.

2. Klasse A brannsikkerhet.Steinullkjernen er ikke brennbar og produserer ingen giftige gasser når den utsettes for brann, og oppfyller brannsikkerhetskravene for renrom og offentlige bygninger.

3. Håndlaget kantforsegling for strukturell pålitelighet.Den kaldtrukne omkretsrammen av aluminiumslegering og polyuretanfylte not-og-fjær-skjøter forhindrer deformasjon og vannlekkasje, og gir overlegen stivhet sammenlignet med maskinlagde paneler.

4. Fiberoppbevaring for renslighet.Det flammehemmende ikke-vevde stoffet eller brannbestandig glassfiberduk forhindrer fiberavfall, og balanserer lydabsorpsjon med hygienekrav.

5. Materiale og fargetilpasning.Alternativene inkluderer fargebelagt stål, galvanisert stål og rustfritt stål, med PE-, PVDF-, SMP- eller HDP-belegg og RAL-standardfarger.

Design og installasjonshensyn

For akustisk design:Perforeringshastigheten og kjernedensiteten påvirker støyreduksjonskoeffisienten direkte. Samarbeid med akustisk konsulent for å velge riktig perforeringsmønster og kjernemateriale for målfrekvensområdet.

For renromsapplikasjoner:Bekreft at overflatematerialet og fugeforseglingen oppfyller den nødvendige renhetsklassen. Belegg i rustfritt stål anbefales for områder med hyppig nedvasking eller kjemisk eksponering.

For brannklassifiserte enheter:Kontroller at paneltykkelsen og kjernedensiteten oppfyller den nødvendige brannmotstandsvurderingen. Klasse A-klassifiseringen gjelder steinullkjernen; den generelle monteringsytelsen avhenger av installasjonsdetaljer.

Under installasjonen:Bruk egnet løfteutstyr for å unngå skade på den perforerte overflaten. Sørg for at fjær-og-not-skjøtene er riktig innrettet og fylt med polyuretanskum. Beskytt PVC-filmen til sluttrengjøring.

Hvor disse panelene brukes

1.Rom med spesifikke akustiske krav, som ekkofrie kamre, lydisolerte rom og innspillingsstudioer.

2.Støyskjermer for å redusere trafikkstøy langs motorveier, jernbaner og undergrunnsbaner.

3.Miljøstøykontroll for offentlige bygninger som stadioner, teatre og transportknutepunkter.

4.Støykontroll for industrielt produksjonsutstyr og generelle anleggsmiljøer.

5.Områder i renrom eller renseanlegg som krever spesifikk akustisk ytelse.

Ofte stilte spørsmål

1. Hvordan kombinerer disse panelene akustisk kontroll med renromsfunksjonalitet?

Panelene bruker en perforert metallbelegg som lar lydbølger komme inn i den lydabsorberende kjernen, mens det forseglede baklaget og den glatte overflaten opprettholder renheten og lufttettheten som kreves for renromsmiljøer. Kjernen er dekket med fiberduk for å forhindre fiberavfall, som ellers ville forurense det rene rommet.

2. Hva er forskjellen mellom steinull- og glassullkjerner for akustisk ytelse?

Begge materialene er porøse og absorberer lyd effektivt. Steinull har typisk høyere tetthet (≥120 kg/m³) og gir bedre brannmotstand og lydisolering ved lave frekvenser. Glassull er lettere og kan brukes der vekt er et problem, men den har vanligvis en litt lavere tetthet (≥64 kg/m³). Valget avhenger av de spesifikke akustikk- og brannkravene.

3. Kan perforeringsmønsteret tilpasses for spesifikke frekvenser?

Ja. Hulldiameteren, avstanden og perforeringsmønsteret (spalter eller full overflate) kan justeres til målspesifikke frekvensområder. En mindre blenderåpning og tettere avstand forbedrer generelt høyfrekvent absorpsjon, mens større åpninger kan være nødvendig for lave frekvenser. Akustiske konsulenter kan hjelpe med å bestemme den optimale konfigurasjonen.

4. Er disse panelene egnet for utvendige støyskjermer?

Ja, men for utvendige bruksområder bør overflatematerialet og belegget velges for utendørs holdbarhet. Fargebelagt stål med PVDF-belegg eller rustfritt stål anbefales. Panelkantene og skjøtene må tettes for å hindre vanninntrengning, og bærekonstruksjonen bør utformes for vindbelastning.

5. Hvordan rengjøres panelene uten å skade den akustiske ytelsen?

Den glatte, ikke-porøse overflaten kan rengjøres med milde rengjøringsmidler og en myk klut. Unngå skurende rengjøringsmidler som kan ripe opp overflaten eller skade perforeringene. Hvis PVC-beskyttelsesfilmen fortsatt er på plass, bør den fjernes etter installasjon og sluttrengjøring.
