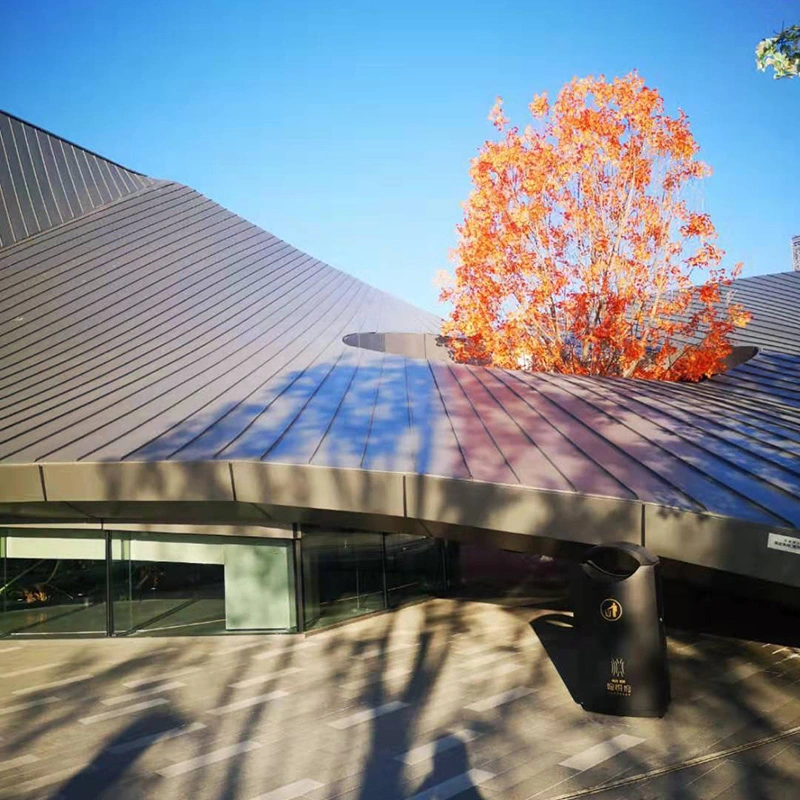

Alu-Mg-Mn legeringsplate

Alu-Mg-Mn legeringsplater er rulleformet av AA3004 aluminiumslist for bruk i stående sømtak og veggsystemer. Legeringen inneholder mangan og magnesium for forbedret styrke og korrosjonsbestandighet, noe som gjør den egnet for store offentlige bygninger hvor lange spenn og lite vedlikehold er nødvendig. SENBO utfører innkommende materialverifisering på legeringskvalitet, strekkegenskaper og beleggtykkelse før forming. Produksjonsteamet sjekker også ribbegeometri og panelbredde med jevne mellomrom for å holde profilene innenfor spesifisert toleranse.

Legeringssammensetning og belegg

AA3004 inneholder omtrent 1,0 % til 1,5 % mangan, 0,8 % til 1,3 % magnesium og små mengder silisium, kobber og sink. Denne formuleringen balanserer formbarhet med strukturell styrke. Alu-Mg-Mn Alloy Sheet-overflaten er belagt før valseforming ved bruk av et PVDF-fluorkarbonsystem med et minimum harpiksinnhold på 70 %. Belegningsprosessen utføres på en kontinuerlig linje og inkluderer rengjøring, kromatbehandling, primer og toppstrøk. Det ferdige belegget gir jevn farge og langsiktig værbestandighet.

Tekniske data

Ytelsesbevis fra fullførte prosjekter

Vektbesparelse og strukturelle fordeler

Tettheten til aluminium er 2,73 g/cm³, mens stål er 7,85 g/cm³. For samme panelareal veier aluminiumstaket omtrent en tredjedel så mye som et ståltak. Denne vektreduksjonen reduserer belastningen på purliner, søyler og fundamenter. Strekkstyrken til AA3004 i H36-temperering når 240 til 285 MPa, noe som er tilstrekkelig for stående sømprofiler og for lange paneler som må motstå vindløft og termiske bevegelser. Flere flyplass- og stadionprosjekter har brukt dette materialet spesifikt for å redusere strukturell tonnasje av stål.

Langsiktig korrosjonsadferd

Aluminium danner et tynt, tett oksidlag når det utsettes for luft. Dette laget forhindrer ytterligere oksidasjon av basismetallet. Uavhengige målinger indikerer et årlig tykkelsestap på omtrent 0,5 mikrometer under normale atmosfæriske forhold. Et 0,7 mm panel vil fortsatt beholde omtrent 0,65 mm etter 100 års eksponering. PVDF-belegget legger til en ekstra barriere mot industrielle forurensninger og saltspray. Disse to mekanismene støtter den spesifiserte designlevetiden på mer enn 50 år.

Termisk bevegelse og stående sømdesign

Metalltak utvider seg og trekker seg sammen med temperaturendringer. Det stående sømsystemet bruker glidende T-klips som gjør at hvert panel kan bevege seg langs skråningen mens det forblir festet til purlinene. Dette forhindrer knekking eller tretthet av festene. Enkeltpaneler kan produseres i lengder opp til 120 meter uten endelapper, noe som fjerner potensielle lekkasjepunkter og forbedrer vanntettheten. På Xiamen Xiang'an lufthavn nådde individuelle paneler 101 meter. Rulleformingsmaskiner i stor høyde produserte panelene på stedet 48 meter over bakken, noe som økte installasjonseffektiviteten med mer enn 35 %.

Verifisering av vindløft

Taksystemet på Xiamen Xiang'an flyplass gjennomgikk vindløfttesting i et laboratorium. Testprogrammet simulerte alvorlige tyfonforhold ved bruk av statisk og dynamisk trykkbelastning. Fire runder med validering bekreftet at systemet tåler vindkrefter tilsvarende en kategori 17 supertyfon. Testene dekket takpaneler av metall, takrenner, takrenner og festemidler, ikke bare panelet alene.

Brann- og lynbeskyttelse

Systemet oppnår en klasse A1 brannklassifisering. Metalloverflaten tåler gnister og flammer uten å bidra til brannspredning. For lynbeskyttelse kan paneler med en tykkelse på 0,7 mm eller mer tjene som luftterminaler i henhold til GB 50057. Dette eliminerer behovet for separate lynavledere som vil kreve takgjennomføringer. Selve den stående sømprofilen gir en kontinuerlig ledende bane når den er riktig tilkoblet.

Produktegenskaper

• Lav strukturell vekt:Med en tetthet på 2,73 g/cm³ reduserer panelene egenlast på furliner, søyler og fundamenter sammenlignet med stålkledning med samme dekning.
• Lang serviceforventning:Det naturlige aluminiumoksidlaget og PVDF-belegget støtter sammen en designlevetid utover 50 år, med beleggsgarantier vanligvis 15 til 20 år.
• Sømintegritet uten tetningsmasse:Den stående sømskjøten er mekanisk låst, så vanntettingen er ikke avhengig av fugemasse som kan eldes, sprekke eller kreve utskifting.
• Termisk bevegelsesovernatting:Glidende T-klips lar panelene utvide seg og trekke seg sammen langs takhellingen, og forhindrer spenningsoppbygging i lange løp.
• Bred formingsevne:Legeringen kan formes til rette, buede, koniske og vifteformede paneler, noe som gjør den egnet for kupler, hvelv og overflater med fri form.
• Brann- og lynkompatibilitet:Materialet er ikke brennbart, og paneler 0,7 mm eller tykkere kan fungere som lynluftterminaler, og unngår ekstra takgjennomføringer.

Typiske applikasjoner

• Tak- og veggkledning for flyplassterminaler og høyhastighetsjernbanestasjoner hvor lange spenn og lite vedlikehold er prioritert.
• Store offentlige bygninger, inkludert stadioner, utstillingssentre og teatre, som drar nytte av lett, slitesterk taktekking.
• Bygninger i kyst- eller industrisoner hvor korrosjonsbestandighet er et sentralt krav.
• Renovasjons- og overtaksprosjekter hvor eksisterende struktur ikke kan bære tunge stålplater.
• Komplekse takformer som krever buede eller koniske paneler, for eksempel kupler, hvelv og overflater i fri form.

Design og installasjonshensyn

• Velg panelprofil og tykkelse basert på spennvidde, vindbelastning og takhelling. En minimumshelling på 5 % er vanlig for stående sømsystemer, men lavere skråninger kan være akseptable med ekstra tetting.
• Spesifiser T-klips-avstanden i henhold til beregnet vindløft. Det er nødvendig med tettere avstand nær takkanter og hjørner.
• Bekreft minimum bøyeradius for buede paneler med produsenten før fabrikasjon.
• Bruk festemidler og klips laget av kompatible materialer for å unngå galvanisk korrosjon. Klips i rustfritt stål eller aluminium foretrekkes.
• Oppbevar paneler under tak og hold dem tørre. Hvis utendørs lagring er nødvendig, løft stabelen og bruk et pustende deksel for å forhindre kondens.
• Under installasjonen, sjekk panelinnrettingen og klipsens inngrep før søm. Bruk de riktige sømmaskininnstillingene for den spesifikke profilen.

Vanlige spørsmål fra prosjektteam

Hvordan er AA3004 sammenlignet med AA3003 for taktekking?

AA3004 har høyere mangan- og magnesiuminnhold enn AA3003, noe som gir den bedre styrke og korrosjonsbestandighet. For stående sømtak foretrekkes ofte AA3004 fordi den tåler høyere vindbelastning og lengre spenn uten å legge til tykkelse.

Kan Al-Mg-Mn paneler brukes til vegger så vel som tak?

Ja, samme materiale og stående sømprofil kan brukes på veggkledning. Profilmål og klipsutforming kan variere, og vindlastkrav til vegger må kontrolleres separat.

Hva er minimum takhelling for et stående søm Al-Mg-Mn tak?

En helning på 5 % er typisk for standarddetaljer. Lavere skråninger ned til ca. 1,5 grader kan være mulig med gjennomgående paneler og forsiktig tetting, men prosjektingeniøren bør verifisere designet for det spesifikke klimaet og nedbørsintensiteten.

Er det alltid nødvendig med en dampsperre under metallpanelet?

Et dampkontrolllag er normalt inkludert på den varme siden av isolasjonen for å forhindre kondens i taket. De nøyaktige lagene avhenger av bygningsbruk og klima. Taksystemdesigneren bør spesifisere hele monteringen.

Kvalitetskontroll og dokumentasjon

Materialsertifikater skal bekrefte legeringskvalitet, temperament, mekaniske egenskaper og beleggstype. Dimensjonskontroller under produksjonsdekselpanelets bredde, ribbehøyde og lengde. For store prosjekter kan prøver testes for beleggtykkelse og vedheft. Mottak på stedet bør verifisere antall paneler, profil og overflatetilstand før installasjonen starter.

Utvalgsfaktorer

• Vurder stedets korrosjonskategori for å avgjøre om et standard PVDF-belegg er tilstrekkelig eller om ytterligere beskyttelse er nødvendig.
• For buede eller komplekse takformer, involver panelleverandøren tidlig for å vurdere formbarhet og installasjonssekvens.
• Sjekk designvindlasten og bekreft at klipsavstanden og festevalget oppfyller de beregnede lastene.
• Se gjennom vedlikeholdsplanen. Selv om den belagte overflaten krever lite vedlikehold, trenger beslag og gjennomføringer fortsatt periodisk inspeksjon.
• Vurder takets termiske bevegelsesområde og bekreft at det stående sømsystemet kan ta imot forventet utvidelse og sammentrekning.
