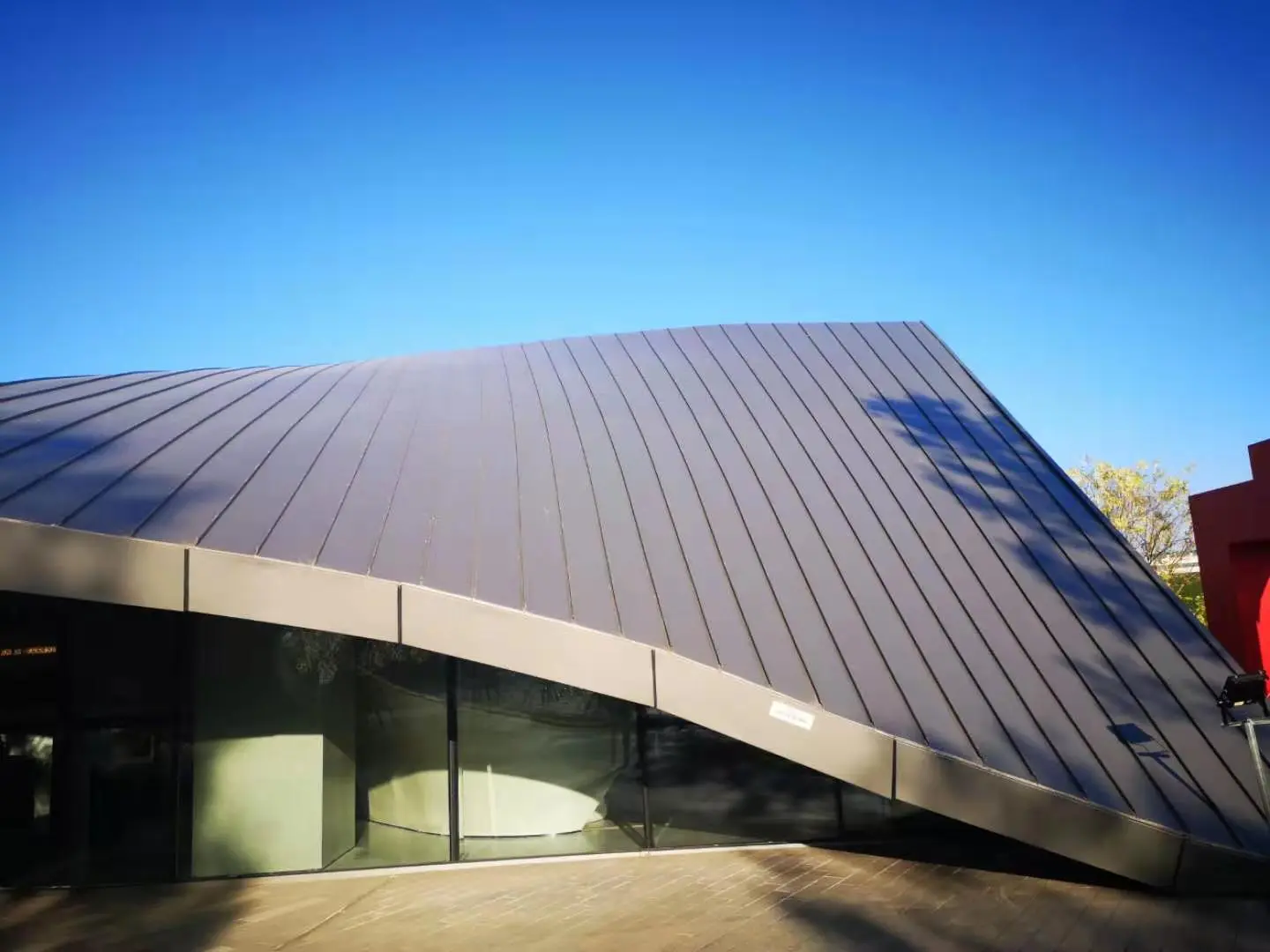

Metalltak dekorative paneler

Metalltak dekorative paneler danner det ytre visuelle laget av et metalltaksystem, installert separat fra vanntettingslaget. Vanntettingen håndteres av det strukturelle takpanelet under, mens det dekorative panelet uttrykker den arkitektoniske formen og gir sekundære fordeler som skyggelegging, akustisk forbedring og beskyttelse av vanntettingsmembranen. SENBO forsyner disse panelene med materialsertifikater og målinspeksjonsregistre, og prosjektteamet gir teknisk støtte for panellayout og installasjonssekvensering.

Materialvalg

Valget av dekorativt panelmateriale avhenger av ønsket form, vekt og værbestandighet. Følgende alternativer brukes ofte:

• Enkeltskinnspaneler av aluminiumslegering:Vanligvis 2,0 mm til 3,0 mm tykk med PVDF-finish. De tilbyr et bredt fargespekter, god formbarhet for komplekse former og lav vekt.
• Al-Mg-Mn legeringsprofilerte plater:Karakterene AA3004 eller AA3003, med strekkstyrke på 240 MPa til 285 MPa og tetthet på 2,73 g/cm³, omtrent en tredjedel av stål. Designet for mer enn 50 års bruk og egnet for buede tak.
• Aluminium honeycomb komposittpaneler:Ansiktsark av 0,8 mm til 1,0 mm aluminium bundet til en bikakekjerne av aluminium. Kjernecellens sidelengde er ikke mer enn 9,53 mm og veggtykkelse minst 0,07 mm. Disse panelene gir bedre flathet og stivhet enn massive plater med samme vekt.
• Fargebelagte stålpaneler:Bruk et høyytelses Al-Zn-belegg med et PVDF toppstrøk. Egnet for dekorativ taktekking på store offentlige bygg hvor stålunderlag foretrekkes.

Overflatebehandling

For arkitektoniske aluminiumspaneler anbefales et PVDF-fluorkarbonbelegg. Harpiksinnholdet bør være minst 70 %, og beleggtykkelsen må oppfylle YS/T 429.2. PVDF gir sterk motstand mot ultrafiolett lys og opprettholder fargestabilitet i mer enn 20 år med minimal falming eller kritting.

Systemoppbygging

Det dekorative laget er vanligvis installert over vanntettingen for å lage et tolags metalltak. I inngangshallens tak på New China International Exhibition Centre fase II var monteringen fra bunn til topp: en 0,8 mm Al-Zn profilert plate med stående sømmer som vanntett lag, en vanntett membran, termisk isolasjon, et dekorativt innrammingssystem og den dekorative paneloverflaten. Denne separasjonen holder vanntettingen uavhengig av det estetiske laget.

Spesifikasjonssammendrag

Prosjektsøknadsdata

Tak på flyplassterminalen

En stor internasjonal flyplasss Terminal 5-utvidelse brukte 267 000 m² metalltak over hovedterminalen, hallen og ombordstigningsbroene. De dekorative panelene var 0,8 mm tykke høyfaste profilerte stålplater med et høyt innhold av Al-Zn-belegg som ga fire til seks ganger korrosjonsbestandigheten til standard galvanisert stål. PVDF-overflaten holdt seg stabil mellom -40°C og 150°C, og ga langsiktig UV-beskyttelse. Prosjektet mottok Gold Award for Metal Enclosure System Engineering ved 2024 Architectural Waterproofing Industry Science and Technology Awards.

Utstillingssenter dekorativt aluminiumssystem

Fase II av New China International Exhibition Centre i Beijing dekker rundt 280 000 m² med metalltak. Registreringshallens tak brukte 3 mm tykke aluminiumsplater med PVDF-belegg som dekorativt lag, støttet av aluminiumslegering med firkantrør. Under det dekorative laget inkluderte taket et 0,8 mm Al-Zn profilert stål vanntett lag med stående sømmer, to lag steinullisolasjon på til sammen 140 mm ved 160 kg/m³ tetthet, en TPO membran og et perforert profilert stål lydabsorberende lag. De dekorative panelene ble installert uavhengig av vanntettingen, og oppnådde ønsket visuell effekt uten å gå på bekostning av vanntettheten.

Kompleks geometritak på et utstillingssenter

Xuzhou Huaihai International Expo Center brukte et dekorativt panelsystem med trinnvise høyder og kryssende nivåer. Den øvre gesimsen brukte 3 mm tykk aluminiumsfiner, og den nedre gesimsen brukte 4 mm tykke aluminiumskomposittpaneler. Prosjektteamet brukte Rhino og Grasshopper for parametrisk modellering for å analysere krumning og optimalisere paneler med fire ikke-koplanare hjørner til flate former. Det dekorative taket ble satt sammen med modulær installasjon, og hele bygningskonvolutten besto ingeniørvalidering for holdbarhet, vanntetting, termisk ytelse og strukturell integritet.

Dobbeltbuet honeycomb paneltak

Hovedlokalet til Zhongguancun Forums permanente sted brukte et uregelmessig dobbeltbuet aluminiums-bikakepanelsystem for 6000 m² takareal. Mer enn 1000 unike panelspesifikasjoner ble arrangert i lagdelte konfigurasjoner. Støttestrukturen brukte et vifteformet utstrålende rammeverk med flerveis justerbare braketter som muliggjorde ±15° rotasjon i planet og vinkeljustering mellom 75° og 105°. To til tre honeycomb-paneler ble satt sammen på en enkelt rammeenhet på fabrikken, og deretter installert på stedet som komplette moduler. Denne prefabrikkerte tilnærmingen reduserte byggeplanen med nesten en tredjedel sammenlignet med tradisjonelle metoder.

Designfunksjoner

• Formfleksibilitet:Paneler kan være flate, buede, koniske eller dobbeltbuede. Parametrisk modellering hjelper til med å konvertere kompleks geometri til byggbare paneler.
• Langsiktig fargestabilitet:PVDF-belegg motstår UV-fading og kritting, og opprettholder utseendet i over 20 år.
• Lett vekt:Aluminiums- og honeycomb-paneler reduserer strukturell belastning sammenlignet med solid stål- eller betongbekledning.
• Uavhengig vanntetting:Det dekorative laget trenger ikke gjennom vanntettingen, noe som reduserer risikoen for lekkasjer ved festepunkter.
• Effektiv installasjon:Samlede honeycomb-paneler reduserer arbeidet på stedet og forbedrer justeringen på komplekse overflater.

Typiske applikasjoner

• Dekorative taklag for flyplassterminaler og høyhastighetsjernbanestasjoner.
• Store offentlige bygninger som utstillingssentre, stadioner og teatre.
• Landmarkbygg med unike eller uregelmessige takformer.
• Kommersielle komplekser, eksklusive hoteller og villaer som krever et særegent takutseende.

Installasjonsmerknader

• Kontroller innrettingen av støtterammeverket før du plasserer dekorative paneler.
• Bruk løfteutstyr med myke stropper for å unngå å ripe opp den ferdige overflaten.
• Følg produsentens sekvens for påkoblings- eller enhetssystemer for å sikre riktig inngrep.
• For buede paneler, kontroller panelorienteringen og støttebrakettens justering før endelig festing.
• Tett skjøter og kanter i henhold til de arkitektoniske detaljene, spesielt der paneler møter beslag eller gjennomføringer.

FAQ

Hva er forskjellen mellom dekorative paneler og vanntettingslaget?

Det vanntette laget er en kontinuerlig metallplate eller membran som hindrer vanninntrengning. Det dekorative panelet sitter over og trenger ikke være vanntett. Denne separasjonen betyr at det dekorative laget kan perforeres, bues eller paneles uten å påvirke takets værbestandighet.

Hvilken paneltype er best for et buet tak?

Al-Mg-Mn-legeringsprofilerte plater kan rulleformes til buede former og brukes ofte til glatte tak med enkelt krumning. For dobbeltkrumte eller friformede overflater er aluminiumsbikakepaneler mer egnet fordi de kan lages til komplekse, ikke-plane former mens de opprettholder flatheten.

Hvordan opprettholdes fargekonsistensen over et stort tak?

Alle paneler for samme overflate bør komme fra samme spolebatch når det er mulig. Hvis flere batcher er uunngåelige, bør fargeforskjellen kontrolleres til en spesifisert ΔE-verdi. PVDF-belegg fra samme malingssystem har en tendens til å ha jevn farge og glans.

Kan dekorative paneler brukes på oppussingsprosjekter?

Ja, dekorative metallpaneler kan legges over et eksisterende tak for å endre utseendet eller forbedre den termiske ytelsen, forutsatt at den eksisterende strukturen kan bære den ekstra vekten. Det kreves en strukturell vurdering før du fortsetter.

Kvalitetskontroll og dokumentasjon

Leverandører bør gi materialsertifikater for aluminiumslegeringen eller stålsubstratet, beleggtykkelsesrapporter og målinspeksjonsregistreringer. For komplekse geometrier bør fabrikasjonstegninger og panelplaner gjennomgås før produksjon. Mottakssjekker på stedet bør bekrefte paneldimensjoner, overflatefinish og fri for transportskader.

Utvalgshensyn

• Bekreft grensene for arkitektonisk geometri og panelstørrelse med produsenten tidlig i designfasen.
• Velg beleggstype basert på byggets UV-eksponering og ønsket levetid.
• For kyst- eller industriområder, kontroller at metallbelegget og malingssystemet er egnet for korrosjonskategorien.
• Planlegg støtteramme og brakettjusteringsområde for å imøtekomme paneltoleranser og termisk bevegelse.
• Vurder vedlikeholdsadgangsveien for inspeksjon og rengjøring av den dekorative overflaten.
