Takplater med stående søm

SENBO byggematerialerleverer takpaneler med stående søm som en del av produktutvalget av metalltaksystem. Disse panelene er rulleformet fra metallspoler til en høyribbet profil og sammenføyd ved å låse sammen de vertikale kantene på tilstøtende paneler. De er mye brukt i store offentlige bygninger og industrianlegg der langsiktig vanntetting og vindmotstand er nødvendig.

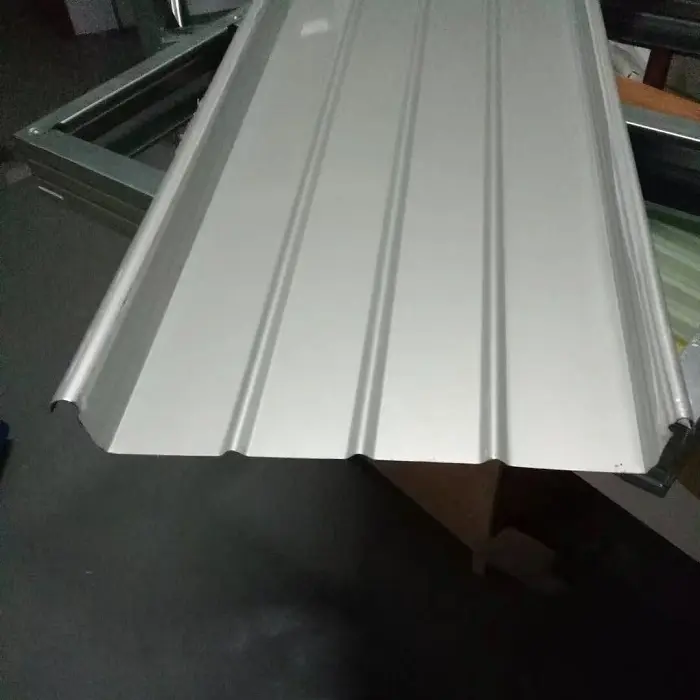

Takpanelet med stående søm er en profilert metallkomponent laget ved å rulleforme metallspoler til et tverrsnitt med høy ribbe. Den danner en integrert takmontering gjennom sammenlåsing og låsing av de vertikale kantene på tilstøtende paneler.

I motsetning til standard profilerte stålplater som er festet direkte til purlins med gjennomtrengende skruer, kobler det stående sømsystemet paneler til purlinene ved hjelp av spesialdesignede aluminiumslegeringsklemmer. Disse klipsene er forankret til purlinene. Panelene festes på klipsene, og en sømmaskin låser deretter de vertikale kantene på tilstøtende paneler ved hjelp av enten en enkelt lås eller en 360° dobbel lås. Dette skaper en glidende forbindelse mellom panelene og klipsene, samt en tett sammenlåsende forsegling mellom selve panelene.

Basematerialealternativer og vanlige profiler

Valget av basismateriale avhenger av driftsmiljøet og krav til holdbarhet:

Aluminium-magnesium-mangan-legeringsplater (kvaliteter AA3004/3003):Typisk 0,7–1,2 mm tykk, med en flytegrense på minst 190 MPa, strekkfasthet på 240–285 MPa og en tetthet på 2,73 g/cm³. Dette er omtrent en tredjedel av tettheten til stål. Designets levetid er over 50 år.

Aluzink (aluminium-sinkbelagt) stålplater:Tilbyr 3–5 ganger korrosjonsbestandigheten til standard galvanisert stål.

Plater i rustfritt stål:Egnet for store offentlige kystbygg som krever høy vindmotstand.

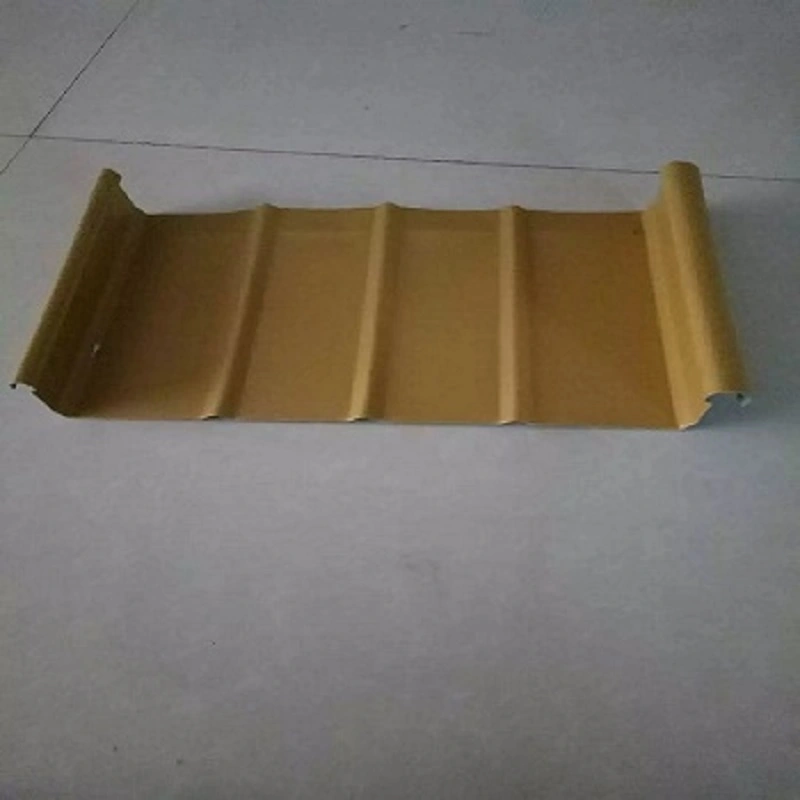

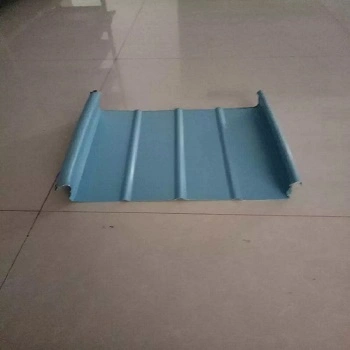

Vanlige panelprofiler inkluderer YX65-300, YX65-330, YX65-400 og YX65-430. YX65-300-profilen har en ribbehøyde på 65 mm og en effektiv dekningsbredde på 300 mm. Paneler bør ideelt sett være sammenhengende i skråningsretningen uten skjøter eller skruforbindelser. Lengden på profilerte paneler bør generelt ikke overstige 25 m, og deformasjonskontrollpunkter må innarbeides.

Systemsammensetning og typiske prosjektapplikasjoner

Et komplett taksystem med stående søm bruker vanligvis en flerlags komposittstruktur. For eksempel bruker utstillingshallprosjektet "Window to the Future of South Taihu" en takmontasje som består av en baseplate (profilert stål), steinullisolasjonsplate og takpanelet med stående søm. Dette integrerer strukturell støtte, termisk isolasjon og vanntettingsfunksjoner. Tilsvarende bruker skianleggsprosjektet Yaoxue Ice and Snow World et aluminium-magnesium-mangan stående sømtaksystem kombinert med et integrert termisk isolasjonssystem.

Ytelse under virkelige forhold

1. Motstand mot vindløft: Verifisert ved fullskalatesting

Vindmotstand er en kritisk ytelsesindikator for taksystemer med stående søm i kystområder og store offentlige byggeprosjekter. Som en del av restaurerings- og forsterkningsprosjektet for metalltaket til terminal 2 på Nanchang Changbei flyplass, gjennomgikk takpanelet HXY-400 stående søm i metall systematisk testing via fullskala vindløftforsøk.

Resultatene viste at bruken av forsterkningsklemmer økte vindløftets bæreevne med 4,18 ganger sammenlignet med paneler uten klips. Faktorer som avstanden mellom grenene, skjærkapasiteten til skjærekoblingene og bøyestyrken til skjærene i seg selv påvirket vindløftkapasiteten direkte. Forskning på metalltak med varierende avstander avslørte en direkte korrelasjon mellom den endelige bruddlasten til det stående sømsystemet og avstanden mellom sprossene. De eksperimentelle resultatene stemte overens med trender observert i numeriske simuleringer, og ga et grunnlag for ultimat vindlastdesign og konstruksjon.

2. Vanntetthet og lufttetthet: Dobbel beskyttelse via 360° søm og forhåndsinjisert tetningsmiddel

Taksystemet med stående søm oppfyller kravene til lufttetthet, vanntetthet og vindhevingsmotstand gjennom bruk av full-lengde pre-injisert fugemasse i metallpanelene og en 360° sømlås. Panelene danner en sammenhengende enhet langs skråningen uten skjøter eller synlige skrueforbindelser, noe som reduserer lekkasjerisiko forbundet med tradisjonell takbelegg med synlige festeelementer, som korrosjon ved festehull og nedbrytning av fugemasse.

Innslagsbehandlinger er påkrevd ved alle knutepunkt der takplater møter fasadevegger eller konstruksjoner som stikker ut gjennom taket. Tetningsmaterialer påføres ved skjøter. Sikker liming med silikonforsegling kreves ved overlapping mellom bunnbeslag og panel, mens skumforseglingslister brukes mellom toppbeslag og panel, samt mellom kantlist og panel.

3. Termisk ekspansjon og kontraksjonshåndtering: Glidestøtter og kontrollert deformasjon

Termisk ekspansjon og sammentrekning av metallmaterialer under betydelige temperatursvingninger er et iboende fysisk fenomen. Skyveforbindelsen mellom de stående sømtakpanelene og deres faste støtter gjør at panelene kan utvide seg og trekke seg sammen fritt langs skråningen som svar på temperatursvingninger, og dermed imøtekomme termisk stress.

Selv om lengden på profilerte paneler ideelt sett ikke bør overstige 25 meter, må det etableres passende deformasjonskontrollpunkter for å styre ekspansjons- og sammentrekningsretningen. Dette forhindrer at panelet knekker seg eller løsner fra støttekontaktene. Denne egenskapen muliggjør også bruk av enkeltpanellengder på opptil 35 meter eller mer, noe som reduserer antallet tverrgående overlappinger.

4. Anvendelse i buet tak med stort spenn: Validering via Xiamen Convention and Exhibition Centre Project

FLEX-LOK 400 takpanelsystemet med stående søm ble brukt for det store spennet (99m og 72m) buet metalltak til Xiamen Convention and Exhibition Center fase III-prosjektet. Systemet består av høystyrke galvaniserte takpaneler, stående sømmer og strukturelt gulvdekke. Det har vist seg å tilby motstand mot vindløft og korrosjon, samt vanntetting og termisk isolasjonsytelse.

Under konstruksjonen ble takpanelene rulleformet på stedet, og komponenter ble installert i retning bort fra den rådende vinden. Det ble håndhevet strenge posisjoneringskrav for installasjon av detaljerte skjøter. På samme måte ble taksystemet av aluminium-magnesium-mangan med stående søm brukt på den komplekse buede stålkonstruksjonen til "Window to the Future"-utstillingshallprosjektet i Sør-Taihu.

5. Konstruksjons- og installasjonsstandarder: Støtte fra nasjonale standardatlaser og spesifikasjoner

Konstruksjonen og installasjonen av takpaneler med stående søm støttes av et standardsystem. I henhold til teknisk spesifikasjon JGJ 255-2012 (Teknisk spesifikasjon for dagslystak og metalltak) er det klart definerte tillatte avvik for monteringskvalitet: 5–7 mm avvik i passformen av gjennomgående langsgående komponenter (med 35-meters terskel) og +20/+30 mm takhelling-med 50 mm-helling i metall.

Den nasjonale standardatlasen 24CJ113-1 (Arkitektoniske detaljer for metallpaneler (del I): 360° falmet ståltaksystem med stående søm) gir detaljerte konstruksjonstegninger for alle koblingspunkter, alt fra panelskjøter til takrenner, dagslyslister, ventilatorer og lynavledere.

Detaljerte spesifikasjoner på et øyeblikk

Følgende parametere er basert på standardproduksjon og relevante nasjonale standarder. Tilpasning er tilgjengelig for å møte spesifikke prosjektkrav.

Kjerneproduktets styrker

1. Strukturell vanntetting uten festehull.Ingen skruer trenger gjennom paneloverflaten. En 360° sømforriglingsforbindelse kombinert med kontinuerlig forhåndsinjisert tetningsmasse reduserer lekkasjerisiko forbundet med festehull.

2. Verifiserbar og justerbar vindmotstand.Fullskala vindløfttesting bekrefter at forsterkningsklemmer kan øke bæreevnen med 4,18 ganger. Faktorer som spiralavstand og koblingskapasitet påvirker direkte takets vindmotstandsytelse.

3. Adaptiv termisk ekspansjon og sammentrekning.Skyveklemmer lar panelene utvide seg og trekke seg sammen fritt langs skråningen. Deformasjonsstyrende kontrollpunkter sikrer at bevegelse skjer i den tiltenkte retningen, og forhindrer at panelet knekker eller løsner.

4. Diverse materialalternativer.Aluminium-magnesium-manganlegering (levetid over 50 år), Al-Zn-belagt stål og rustfritt stål er tilgjengelig for å passe ulike korrosive miljøer og prosjektkrav.

5. Omfattende standardstøtte.Design, strukturelle detaljer og installasjonsgodkjenning støttes av GB 50345, JGJ 255-2012 og den nasjonale standardatlasen 24CJ113-1.

Merknader om valg og installasjon

For vindtett design:Purlinavstand og klipstype påvirker vindløftkapasiteten betydelig. Fullskala testing eller tekniske beregninger bør brukes for å verifisere den valgte konfigurasjonen. Forsterkningsklips kan være nødvendig i områder med sterk vind.

For langpanelapplikasjoner:Hvis panellengden overstiger 25 m, inkluderer deformasjonskontrollpunkter for å styre termisk bevegelse. Bekreft at den glidende klipsdetaljen tillater forventet bevegelsesområde uten binding.

For korrosive miljøer:Velg grunnmaterialet i henhold til eksponeringsforholdene. Al-Mg-Mn-legering og rustfritt stål er egnet for kyst- eller industriatmosfære. Bekreft beleggets kompatibilitet med lokale miljøfaktorer.

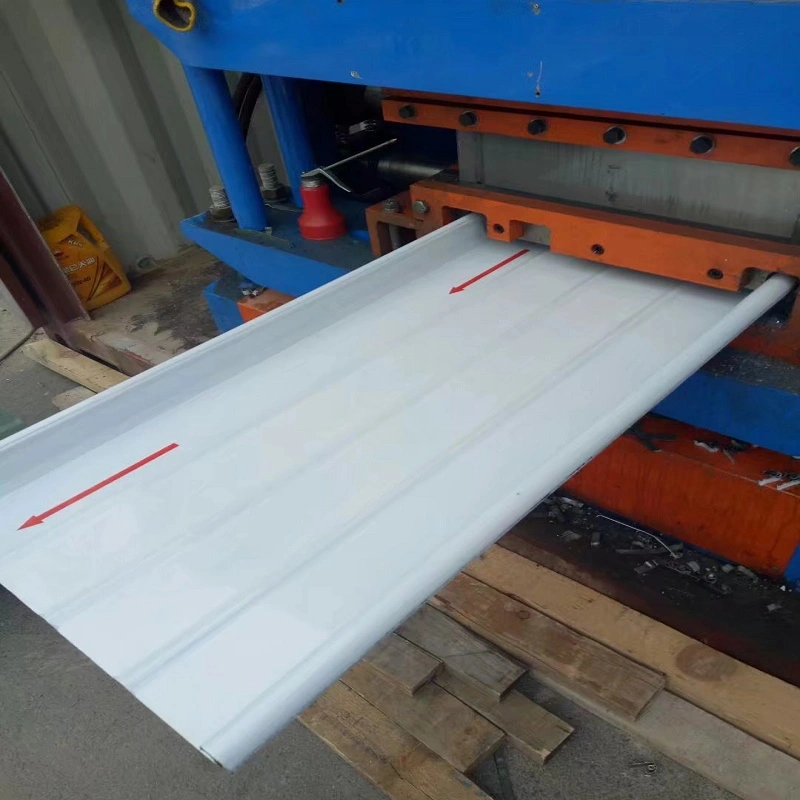

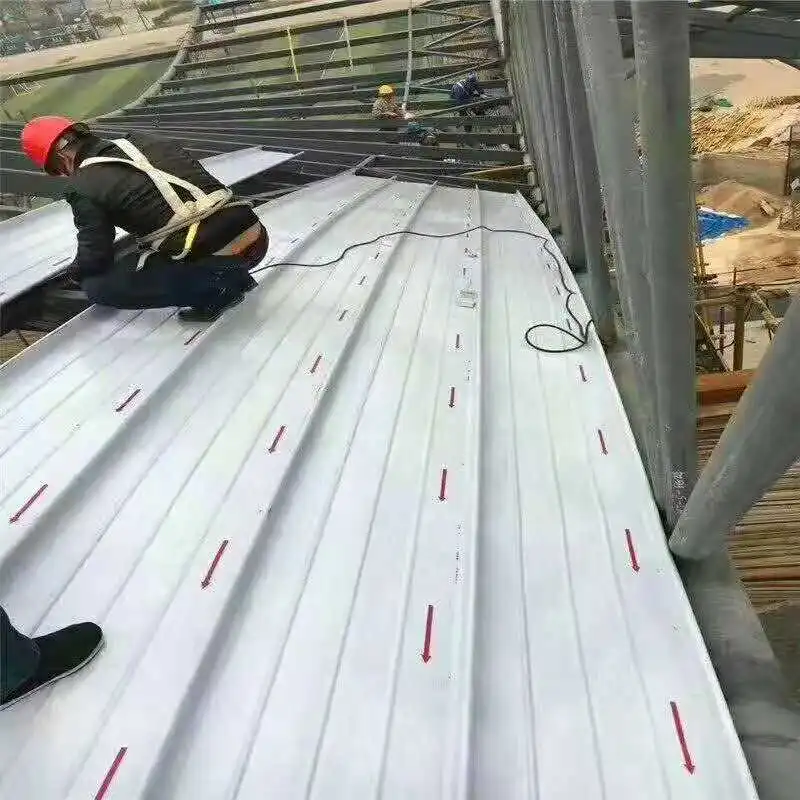

Under installasjonen:Paneler er vanligvis rulleformet på stedet eller i en fabrikk. Sørg for at sømprosessen utføres med kalibrert utstyr. Installer paneler i en retning som vender bort fra den rådende vinden der det er mulig. Kontroller at alle beslag og tetningsmidler er riktig plassert før søm.

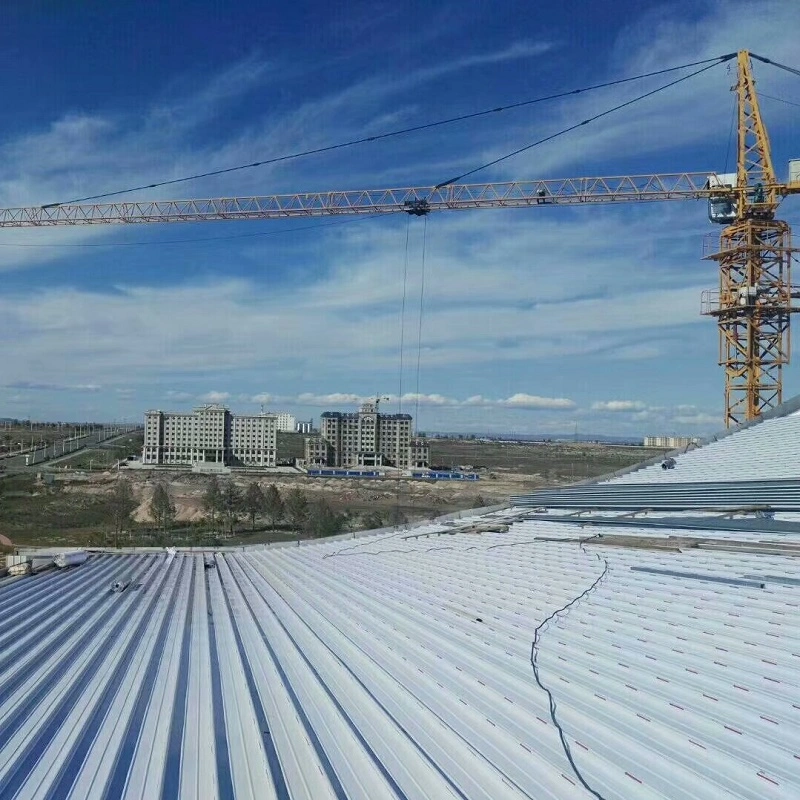

Hvor disse panelene brukes

1.Metalltaksystemer for store transportknutepunkter som flyplassterminaler og høyhastighetsjernbanestasjoner.

2.Metalltak for offentlige bygninger med store spenn, inkludert stadioner, utstillingssentre og teatre.

3.Takbelegg for buede eller kompleksformede stålkonstruksjoner med store spenn, med bue- og bøyemuligheter tilgjengelig.

4.Bygninger i kystnære, tyfonutsatte områder som krever høy vindmotstand, ved bruk av klipsforsterkningstiltak der det er nødvendig.

Vanlige spørsmål fra kjøpere

1. Hva er forskjellen mellom stående sømpaneler og konvensjonelle skrufaste profilerte plater?

Konvensjonelle profilerte plater festes gjennom paneloverflaten med skruer, og skaper penetrasjonspunkter som kan bli lekkasjebaner over tid. Stående sømpaneler bruker skjulte klips og en mekanisk sømskjøt, så det er ingen synlige festemidler. Dette reduserer risikoen for vanninntrengning og gir mulighet for termisk bevegelse gjennom en skyveforbindelse.

2. Hvilket grunnmateriale bør jeg velge for et kystprosjekt?

For kyst- eller høykorrosjonsmiljøer anbefales vanligvis aluminium-magnesium-manganlegering eller rustfritt stål. Al-Mg-Mn-legering gir god korrosjonsbestandighet og lang levetid, mens rustfritt stål gir høyere styrke for vindbestandige design. Al-Zn-belagt stål kan brukes under mindre aggressive forhold.

3. Hvordan tilpasser glideklemmen temperaturendringer?

Panelene er festet til strukturen gjennom klips som tillater bevegelse langs panellengden. Dette betyr at panelene kan ekspandere og trekke seg sammen uten å belaste festene eller forårsake oljehermetikk. Deformasjonskontrollpunkter kan være nødvendig på lange paneler for å lede bevegelse og forhindre knekking.

4. Kan stående sømpaneler bues for arkitektoniske tak?

Ja. Panelene kan rulleformes og deretter bues for å følge konvekse eller konkave takformer. Prosjekter som Xiamen Convention and Exhibition Centre har brukt stående sømsystemer for buede tak med store spenn. Den spesifikke bueevnen avhenger av profilen og materialtykkelsen.

5. Hvilke installasjonsstandarder og akseptkriterier gjelder?

JGJ 255-2012 gir installasjonstoleranser, inkludert 5–7 mm avvik for kontinuerlige langsgående komponenter og +20/+30 mm avvik for takhelling. Den nasjonale standarden atlas 24CJ113-1 gir detaljerte koblingstegninger. Vanntetthet verifiseres vanligvis ved visuell inspeksjon og, der det er nødvendig, ved slange- eller damptester.
