Alu-Mg-Mn buede takplater

SENBO byggematerialerleverer Alu-Mg-Mn Arched Roofing Panels som en del av produktserien med metalltaksystem. Disse panelene er produsert av AA3004-serien aluminium-magnesium-mangan-legering og er formet til buede, ikke-standard profiler for å møte arkitektoniske krav til komplekse takgeometrier.

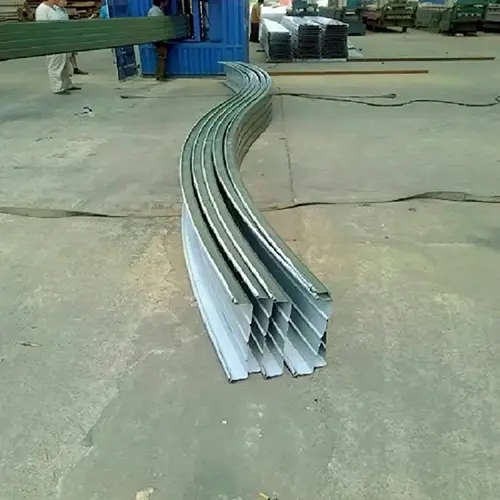

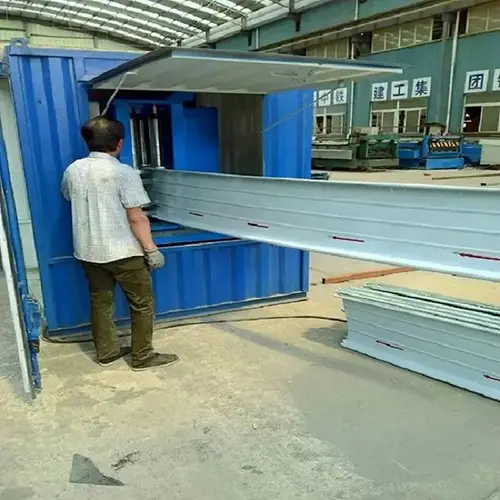

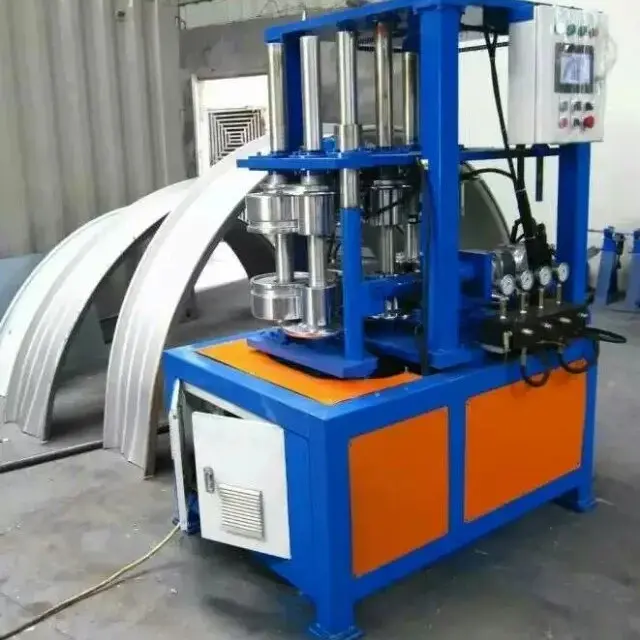

Al-Mg-Mn buet takpanel er et spesialisert profilert panel produsert ved bruk av høyhastighets, presisjons rulleformingsutstyr. Substratsammensetningen inkluderer 1,0%–1,5% mangan og 0,8%–1,3% magnesium, mens aluminium utgjør resten. Som et derivat av standard Al-Mg-Mn-paneler med stående søm, gjennomgår det buede panelet en spesialisert formingsprosess for å forvandle flate ark til buede former. Dette støtter moderne arkitektonisk design som buede, buede og sfæriske takformer.

Legeringssammensetning og tilgjengelige profiler

Tilgjengelige profiler inkluderer modeller som YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 og YX28-205-820. Vifteformede og koniske paneler kan også tilpasses for å møte spesifikke prosjektkrav.

Disse panelene er mye brukt i de ikke-standardiserte taksystemene til store offentlige bygninger, inkludert flyplassterminaler, stadioner og konferanse- og utstillingssentre. Produktoverflaten er behandlet med en pre-roll beleggingsprosess og er tilgjengelig med et PVDF fluorkarbonbelegg, som kombinerer arkitektonisk estetikk med holdbarhet.

Velprøvd ytelse

1. Tilpasningsevne til ikke-standard takformer

Aluminium-magnesium-mangan-legering tilbyr en balanse mellom styrke og fleksibilitet, noe som gjør den egnet for å danne komplekse takformer som 3D-buede, sfæriske og vifteformede overflater. Gjennom spesialiserte buede og vifteformede panelproduksjonsteknologier kan disse buede panelene møte ulike designkrav samtidig som de opprettholder vanntett ytelse.

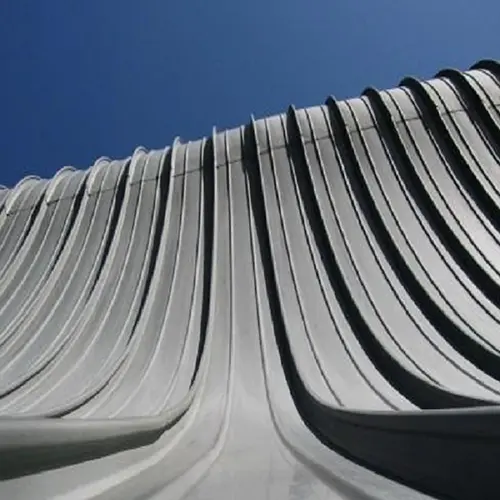

Produktet kan brukes på ulike arkitektoniske former, inkludert tak med positiv eller negativ krumning, buede tak, enkelt- og dobbelskråningstak, sammenkoblede takkonstruksjoner, skråtak og buede tak.

2. Validering i store buede takprosjekter

Baldakinprosjektet mellom lagrene ved Zhangzhou Grain Depot i Fujian benyttet et aluminium-magnesium-manganbelagt buet korrugert taksystem. Strukturen spenner over 18 meter med en lengde på 108 meter, og dekker et totalt areal på nesten 2000 kvadratmeter.

Taket har YT6118 modell aluminium-magnesium-mangan korrugerte paneler med en tykkelse på 1,2 mm. Buehøyden er 4,085 meter, og forholdet mellom stigning og spenn er 0,23. Installasjonen ble fullført innen seks dager. Panelene ble fremstilt ved å søm tre mindre enheter til en enkelt grunnenhet, som deretter ble heist og festet til innebygde stålkomponenter. Enhetene ble koblet sammen med en vanntett sømmetode.

3. Lett struktur med høy styrke

Aluminium har en tetthet på omtrent 2,73 g/cm³, omtrent en tredjedel av stål. Aluminium-magnesium-mangan-paneler har en flytegrense på minst 190 MPa, en strekkstyrke på 240–285 MPa og en forlengelse på minst 3 %. Mens de opprettholder den strukturelle integriteten, reduserer disse buede panelene egenbelastningen til taksystemet.

I Zhangzhou Grain Depot-prosjektet sto designet for en jevnt fordelt levende last på 0,3 kN/m² og et designvindtrykk på 0,40 kN/m² basert på en 10-års returperiode.

4. Korrosjonsbestandighet og holdbarhet

Aluminium-magnesium-manganlegeringssubstratet har iboende rustbestandige egenskaper. Det naturlig dannede overflateoksidlaget forhindrer oksidasjon og korrosjon, samtidig som det gir motstand mot syrer og alkalier. Belagte paneler kan danne en selvhelbredende beskyttende film i tøffe miljøer, noe som gjør dem egnet for fuktige klimaer. Designets levetid er over 50 år, med en belegggaranti på 15–20 år.

Sammendrag av tekniske data

Følgende parametere er basert på standardproduksjon og relevante standarder. Tilpasning er tilgjengelig for å møte spesifikke prosjektkrav.

Hvorfor disse panelene fungerer godt

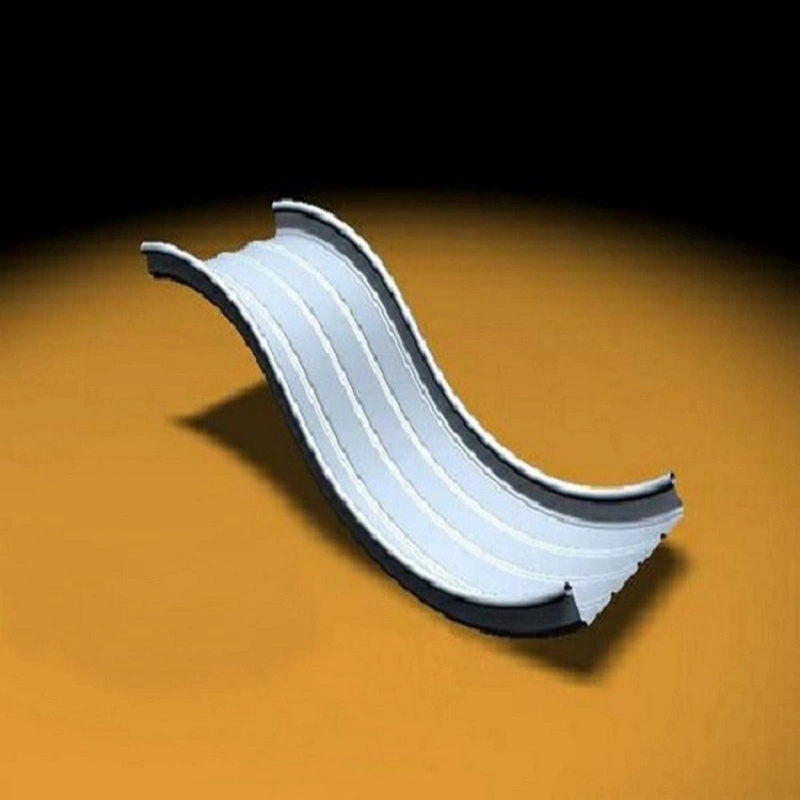

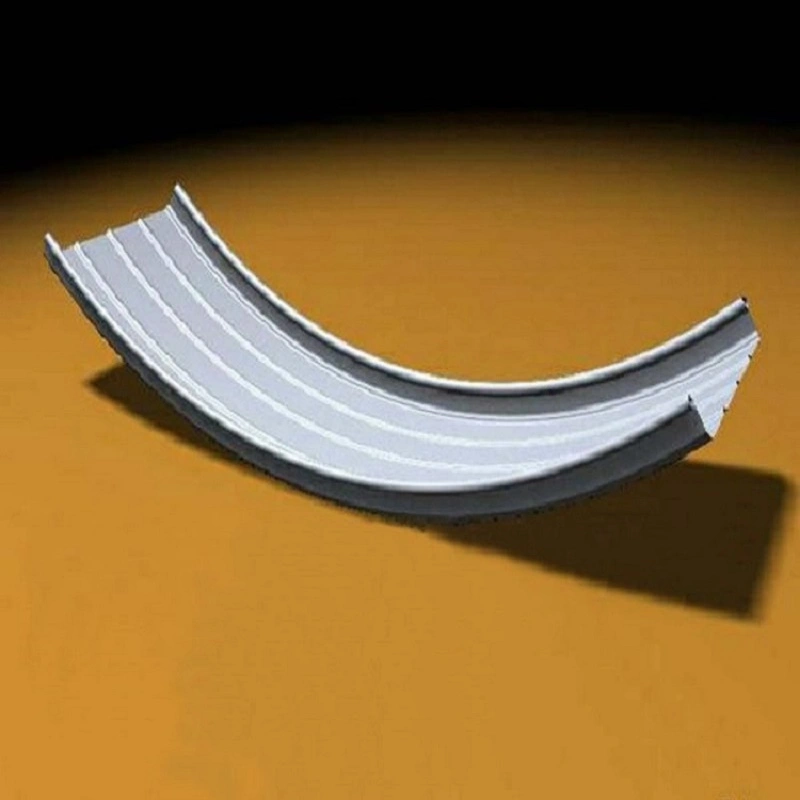

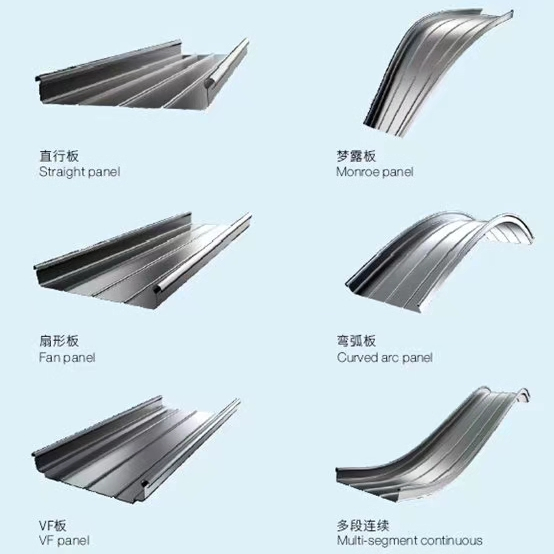

1. Fleksibel forming for komplekse design.Panelene kan bearbeides til uregelmessige former som vifteformede, koniske, konvekse og konkave buede og sfæriske paneler. Dette støtter de personlige designkravene til moderne arkitektur for buede overflater og buede tak.

2. Lett med høy strekkstyrke.Med en tetthet rundt en tredjedel av stål og en strekkfasthet over 240 MPa, oppfyller panelene kravene til takbelegg med store spenn, inkludert spennvidder over 18 meter.

3. Korrosjonsbestandighet og lang levetid.Legeringen danner naturlig et beskyttende oksidlag. Systemet er designet for en levetid på over 50 år, med en belegggaranti på 15–20 år.

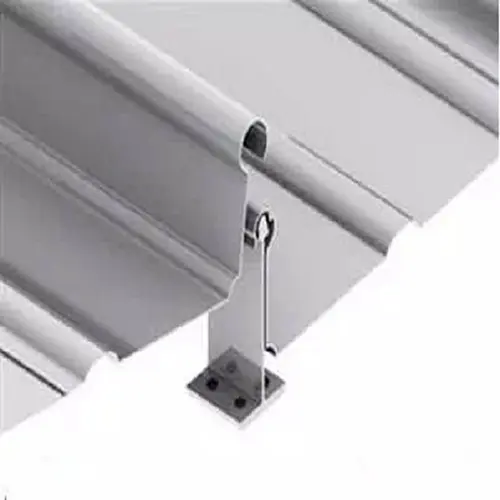

4. Pålitelig vanntetting via modulær låsing.Den modulære sammenlåsende sømforbindelsesprosessen sikrer tette panelskjøter og pålitelig drenerings- og vanntettingsytelse.

5. Resirkulerbart materiale.Aluminiumslegeringsmaterialet er fullt resirkulerbart, noe som støtter grønne byggemål.

Design og installasjonsfaktorer

For buede eller sfæriske tak:Samarbeid med produsenten tidlig i designfasen for å bekrefte oppnåelig krumningsradius for valgt profil og tykkelse. Vifteformede og koniske paneler krever nøyaktige butikktegninger.

For langtidsapplikasjoner:Bekreft panelets spennevne mot de nødvendige belastningene. Zhangzhou Grain Depot-prosjektet brukte 1,2 mm tykke paneler over et spenn på 18 meter, men hvert prosjekt bør beregnes basert på lokale vind- og snøbelastninger.

For kyst- eller miljøer med høy luftfuktighet:Velg PVDF fluorkarbonbelegg for forbedret værbestandighet. Bekreft at substratkvaliteten og beleggsystemet er kompatible med de forventede eksponeringsforholdene.

Under installasjonen:Paneler er typisk prefabrikkert til enheter på fabrikken og heist på plass. Bruk spesifisert sømmetode for å sikre vanntette skjøter. Følg produsentens retningslinjer for håndtering, løfting og festing for å unngå overflateskader.

Typiske prosjekttyper

1.Buede, sfæriske og uregelmessig formede taksystemer for store offentlige bygninger som stadioner og utstillingssentre.

2.Kompleksformede tak- og fasadesystemer for flyplassterminaler og høyhastighetsjernbanestasjoner.

3.Langspennende buede takkonstruksjoner, som lageranlegg og landbruksveksthus.

4.Taksystemer for landemerkebygg med unike arkitektoniske designkrav.

Kjøpers spørsmål besvart

1. Hvordan skiller Al-Mg-Mn buet taktekking seg fra standard stående falspaneler?

Standard stående sømpaneler er vanligvis rette og montert på flate eller svakt skrånende tak. Buede paneler gjennomgår ytterligere forming for å lage buede profiler som følger konvekse, konkave eller sfæriske takgeometrier. Begge systemene bruker lignende sammenlåsende sømteknologi, men buede paneler er spesielt konstruert for ikke-standard takformer.

2. Hva er minimum krumningsradius som kan oppnås for disse panelene?

Minste krumningsradius avhenger av panelprofilen, materialtykkelsen og legeringens temperament. Dette bør bekreftes med produsenten under designfasen. Å gi takgeometriske tegninger tidlig kan bidra til å avgjøre om det valgte panelet kan oppnå den nødvendige krumningen uten at det går på bekostning av den strukturelle ytelsen.

3. Er disse panelene egnet for kystmiljøer?

Ja. Aluminium-magnesium-mangan-legeringen har naturlig korrosjonsbestandighet, og PVDF-fluorkarbonbelegg forbedrer værbestandigheten ytterligere. Dette gjør panelene egnet for kyst- og miljøer med høy luftfuktighet. Designets levetid er over 50 år under normale forhold.

4. Hvordan produseres vifteformede og koniske paneler?

Vifteformede og koniske paneler produseres ved hjelp av spesialisert formingsutstyr og tilpasset verktøy. De er vanligvis produsert basert på butikktegninger hentet fra takgeometrien. Hvert panel er individuelt utformet for å matche sin spesifikke posisjon på den buede overflaten, noe som sikrer riktig passform og vanntett søm.

5. Hvilken prosjektinformasjon er nødvendig for et tilbud?

Vennligst oppgi takgeometriske tegninger (inkludert krumningsradius), panelprofil, tykkelse, beleggtype, mengde og prosjektplassering. Hvis vifteformede eller avsmalnende paneler er nødvendig, inkluderer de detaljerte layouttegningene. Dette hjelper teamet vårt med å utarbeide et nøyaktig tilbud og produksjonsplan.
