Aluminium-Magnesium-Mangan metallpaneler

Aluminium-magnesium-mangan metallpaneler for arkitektonisk taktekking og veggkledning, rulleformet av AA3004-serien aluminium-magnesium-mangan-legering. Legeringen inneholder omtrent 1,0 % til 1,5 % mangan, 0,8 % til 1,3 % magnesium, små mengder silisium og kobber, og resten aluminium. Denne sammensetningen gir en nyttig kombinasjon av lav vekt, tilstrekkelig styrke og korrosjonsmotstand, og den er kompatibel med standard søm- og rulleformingsutstyr. SENBO forsyner disse panelene med innkommende kontroller av legeringskvalitet, platetykkelse og beleggkvalitet, og formingslinjene overvåkes for profilnøyaktighet.

Panelene er mye spesifisert for store offentlige bygninger som flyplassterminaler, høyhastighetsjernbanestasjoner, sportsstadioner og utstillingssentre. Overflaten får et pre-roll belegg, vanligvis PVDF med et innhold av fluorkarbonharpiks over 70 %, som gir fargekonsistens og værbestandighet. Taksystemet er basert på en stående falsprofil med glidende T-klips. Klipsene holder panelene sikkert mens de tillater termisk bevegelse, og sømlåsen skaper en vanntett skjøt uten å stole på tetningsmasse.

Tekniske spesifikasjoner

Ytelsesdata og ingeniørvalidering

1. Vekt og strukturell effektivitet

Aluminium har en tetthet på 2,73 g/cm³, omtrent en tredjedel av stål. AA3004-legeringen som brukes her viser en strekkstyrke på 240 MPa til 285 MPa og flytegrense på minst 190 MPa. Disse verdiene gjør at taksystemet kan være lettere enn et sammenlignbart ståltak, noe som reduserer belastningen på bærekonstruksjonen. I langbygg og renoveringsarbeid kan vektbesparelsen komme opp i ca. 30 %.

2. Korrosjonsbestandighet og levetid

Når den utsettes for luft, danner paneloverflaten et tett aluminiumoksidlag som bremser ytterligere korrosjon. Legeringen i seg selv motstår angrep fra mange syrer og alkalier, og PVDF-belegget legger til en annen beskyttende barriere. Disse egenskapene støtter en designlevetid utover 50 år for basismetallet. Malingssystemet har vanligvis en garanti på 15 til 20 år.

3. Stående sømsystem og vanntetthet

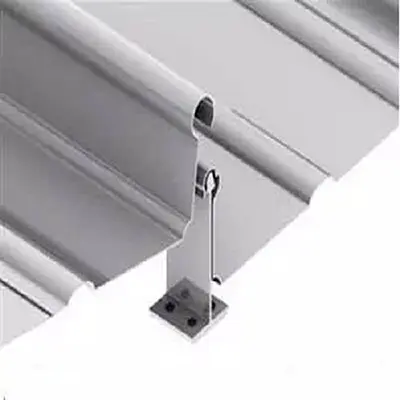

Den stående sømprofilen bruker T-klips som glir langs takhellingen for å imøtekomme termiske bevegelser. Paneler prefabrikkeres og monteres på stedet, noe som forkorter byggetiden med mer enn 30 % og holder installasjonstoleransen innenfor 3 mm. På Fuping South Station på Xi'an-Yan'an Railway brukte det 4000 m² store taket et ikke-penetrerende mekanisk låsesystem. Resultatet ble en vanntett overflate med god vindhevingsmotstand og evne til å følge komplekse former. Gaoling Station, med et takareal på 4585 m², brukte en komposittoppbygging som inkluderte det stående sømpanelet, et vanntettingslag, isolasjon, en dampsperre, et akustisk lag og en Al-Zn-belagt profilert bunnplate.

4. Brann- og lynadferd

Taksystemet oppnår brannklasse A1. Med et smeltepunkt på 660°C har aluminiumet en tendens til å brenne gjennom lokalt i en brann i stedet for å spre flamme over overflaten, noe som kan hjelpe brannslukking. For lynbeskyttelse kan paneler med en tykkelse på minst 0,7 mm fungere direkte som luftavslutningsenheter i henhold til GB 50057. Dette fjerner behovet for separate takgjennomføringer for lynavledere.

5. Formbarhet og designfleksibilitet

Legeringen kan formes til rette, konvekse buede, konkave buede og vifteformede paneler. Dette støtter enkelt-skråning, dobbel-skråning, enkeltbuede og dobbeltbuede takgeometrier. Materialets duktilitet hjelper også under sømoperasjoner på stedet.

Produktegenskaper

• Lav vekt:Ved en tredjedel av ståltettheten reduserer panelene egenlast og forenkler håndteringen.
• Lang levetid:Kombinasjonen av legering og belegg er designet for mer enn 50 års bruk under normale forhold.
• Strukturell vanntetthet:Den stående sømskjøten er ikke avhengig av fugemasse, noe som reduserer vedlikehold og lekkasjerisiko.
• Termisk bevegelsesovernatting:Glidende T-klips tillater utvidelse og sammentrekning uten å belaste panelene.
• Formingsfleksibilitet:Buede og koniske paneler kan produseres for arkitektoniske tak.
• Resirkulerbarhet:Aluminium er fullt resirkulerbart ved slutten av levetiden.

Typiske applikasjoner

• Tak- og veggsystemer for flyplassterminaler og høyhastighetsjernbanestasjoner.
• Stort spenntak for stadioner, utstillingssentre og teatre.
• Bygninger i marine eller industrielle miljøer hvor korrosjonsbestandighet er kritisk.
• Overtekking og oppussing av eksisterende bygg.

Installasjons- og håndteringsmerknader

• Oppbevar paneler under tak og hold dem tørre. Hvis utendørs lagring er nødvendig, løft stabelen og bruk et pustende deksel.
• Bruk myke slynger og løftebøyler for å unngå bulker eller riper i overflaten.
• Skjær paneler med verktøy egnet for aluminium. Rengjør kuttkanter og fjern spon før installasjon.
• Følg T-klips-avstanden vist på prosjekttegningene. Klips må festes til grenene med de angitte festene.
• Søm paneler kun etter å ha kontrollert innretting og klemmeinngrep. Bruk riktig sømmaskin for panelprofilen.
• Unngå kontakt med bart stål eller kobber i nærvær av fuktighet for å forhindre galvanisk korrosjon.

Kvalitetskontroll og dokumentasjon

Materialsertifikater bør bekrefte legeringskvalitet, mekaniske egenskaper og beleggstype. Dimensjonskontroller under produksjonsdekselpanelets bredde, ribbehøyde og lengde. For store prosjekter kan prøver testes for beleggtykkelse og vedheft. Mottak på stedet bør verifisere antall paneler, profil og overflatetilstand før installasjon.

Utvalgshensyn

• Bekreft takhelling og dreneringsdesign før du velger panelprofil og sømtype.
• Vurder stedets korrosjonskategori for å avgjøre om et standard PVDF-belegg eller en tyngre spesifikasjon er nødvendig.
• For buede eller komplekse takformer, involver panelleverandøren tidlig for å vurdere formbarhet og installasjonsrekkefølge.
• Sjekk vindløftdesignet og bekreft at T-klipsavstanden og festene oppfyller de beregnede belastningene.
• Se gjennom vedlikeholdsplanen. Mens det stående sømsystemet trenger lite vedlikehold, anbefales det fortsatt periodisk inspeksjon av beslag og gjennomføringer.

Ofte stilte spørsmål

Hva er hovedforskjellen mellom AA3004 og andre aluminiumslegeringer som brukes til taktekking?

AA3004 inneholder høyere mangan og magnesium enn vanlige kommersielle legeringer som 3003. Dette gir bedre styrke og korrosjonsbestandighet samtidig som det forblir formbart nok for stående sømprofiler. Det er mye brukt til taktekking på grunn av denne balansen.

Kan Al-Mg-Mn paneler brukes til vegger så vel som tak?

Ja, samme materiale og stående sømsystem kan brukes på veggkledning. Profilmålene kan variere, og vindlastkrav til vegger må kontrolleres separat.

Hvordan produseres buede paneler?

Buede paneler dannes ved rulleforming eller trykkbremsing til ønsket radius. Koniske paneler lages ved å kutte arket til en variabel bredde før forming. Formingsgrensene avhenger av panelprofil og materialtemperering, så leverandøren bør bekrefte gjennomførbarhet tidlig i prosjekteringen.

Er det alltid nødvendig med dampsperre under et Al-Mg-Mn-tak?

Et dampkontrollsjikt er normalt inkludert i takoppbyggingen for å hindre at fuktig luft når isolasjonen og forårsaker kondens. De spesifikke lagene avhenger av bygningens bruk og klima. Taksystemdesigneren bør spesifisere passende oppbygging.
