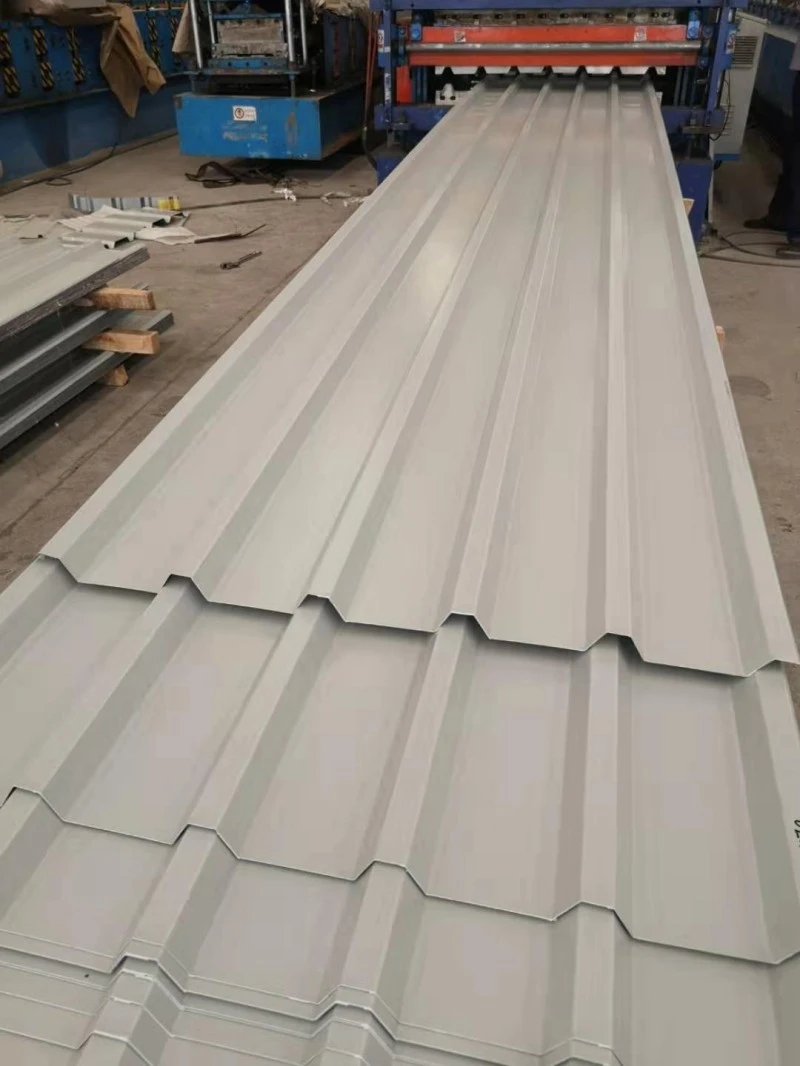

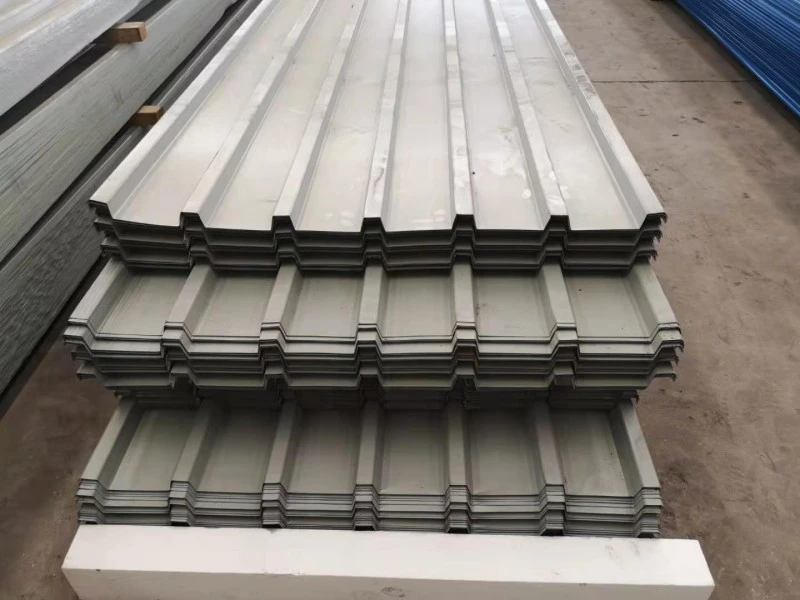

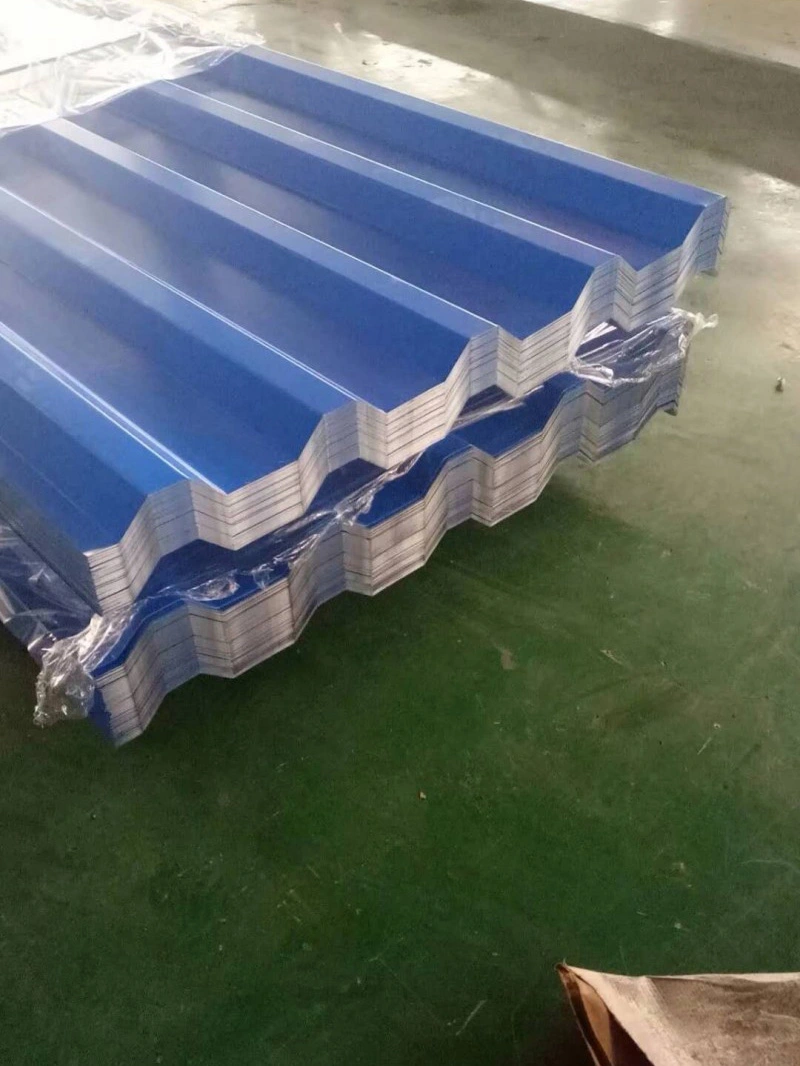

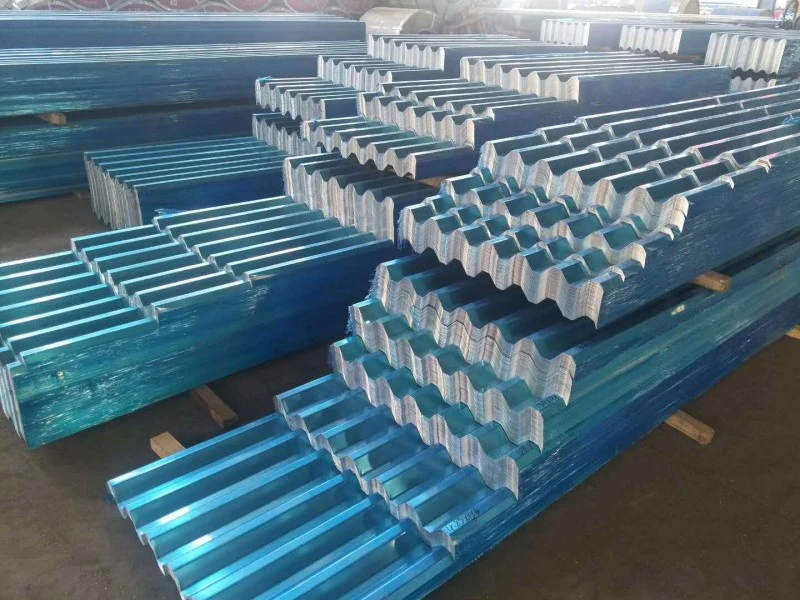

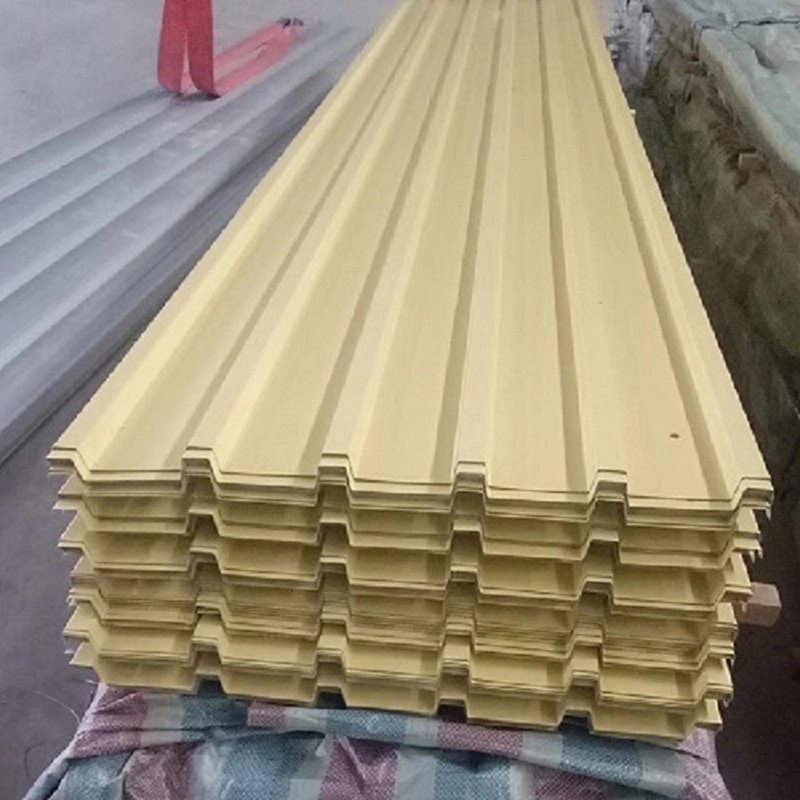

Fargebelagt ståltakplate

Fargebelagt ståltakplater laget av ferdigmalt stålspiral formes ved kaldvalseforming til en korrugert profil. Hvert ark kombinerer en stålkjerne, et metallisk belegg på begge sider og en herdet organisk finish. Grunnmetallet er vanligvis Q235B eller DX51D, og ​​det beskyttende metalliske laget kan være sink eller aluminium-sink med en beleggvekt fra 40 g/m² til 275 g/m² per side. Malingssystemet inkluderer typisk en primer og et polyestertoppbelegg på minst 20 μm, mens PVDF er reservert for steder med sterkere UV-eksponering eller saltspray. SENBO utfører innkommende kontroller på spolens tykkelse og beleggvekt, og rulleformingslinjene er satt til å verifisere ribbegeometri og effektiv bredde under produksjon.

Vanlige profiler og dimensjoner

• YX35-125-750:ribbehøyde 35 mm, ribbeavstand 125 mm, effektiv bredde 750 mm.
• YX25-210-840:ribbehøyde 25 mm, ribbeavstand 210 mm, effektiv bredde 840 mm.
• YX15-225-900:ribbehøyde 15 mm, ribbeavstand 225 mm, effektiv bredde 900 mm.

Platelengden kuttes etter bestilling, og sammenhengende lengder er mulig når transporten tillater det. Valg av profil påvirker spennkapasitet, dreneringsadferd og utseende.

Parametertabell

Testdata og prosjekttilbakemelding

Mekanisk oppførsel

Underlaget skal ha en strekkfasthet på minst 270 MPa. For YX35-125-750 er trykkstyrken rundt 200 MPa, noe som er tilstrekkelig for ikke-bærende og sekundære strukturkonvolutter. Tykkelsevariasjon styres til ±0,02 mm, og planhet er begrenset til 3 mm per meter for å unngå vannretensjon på det ferdige taket.

Vedheft og korrosjonsbestandighet

Tverrsnittstesting krever at beleggets løsgjøringsareal forblir på eller under 5 %. Saltsprayytelse er vanligvis spesifisert som ingen rød rust etter 500 timer for standardmateriale. Høyere sinkbeleggsvekter forbedrer dette resultatet. Det faktiske kravet bør tilpasses prosjektets plassering og atmosfærisk korrosjonskategori.

Vannavløp

Den korrugerte formen kanaliserer regnvann gjennom kummene til takskjegget. Overlappende skjøter tettes med vanntette skiver og fugemasse. En minimumshelling på 5 % anbefales. Riktig purlinjustering og festeplassering hjelper til med å forhindre tjerning og lekkasjer.

Eksempel på termisk ytelse

Et pilotprosjekt i Chongming-distriktet, Shanghai, påførte et varmeisolerende belegg over eksisterende farget ståltak. Etter behandling sank overflatetemperaturen fra 63°C til 33°C, og innetemperaturen falt med ca. 8°C. Mens isolasjonsbelegget ga hovedfordelen, viser saken hvordan metallplaten kan kombineres med ytterligere overflatebehandlinger for energisparing.

Installasjonshastighet

Fabrikkproduserte ark kan installeres raskt på stedet. Daglig produksjon fra rullforming kan nå 3000 meter. Sammen med en stålramme kan baldakin og lagertak fullføres på kort tid. Lange ark reduserer antall endeomganger, noe som også reduserer potensielle lekkasjepunkter.

Design og installasjonsmerknader

• Hold spoler og ark tørre før installasjon. Utendørs oppbevaring krever bakkeklaring og et pustende deksel for å forhindre kondens.
• Bruk skjæreverktøy som ikke produserer høy varme. Saks og nibbler foretrekkes fremfor slipeskiver.
• Rett opp kuttede kanter og riper umiddelbart med en kompatibel reparasjonsmaling.
• Velg festemidler og skiver som er kompatible med belegget for å minimere galvanisk korrosjon.
• Følg spesifiserte siderunde- og sluttrundedetaljer. Øk festetettheten nær kanter og rygger i områder med mye vind.
• Kontroller avstanden og justeringen før du legger inn ark. Feiljusterte purliner kan forårsake synlige bølger og stresse ribbeina.

Spørsmål fra prosjekter

Hvilken helning er nødvendig for et tak uten vanntettingsmembran?

En helning på 5 % eller mer er typisk for enkelthudsprofiler. Nedre skråninger kan benyttes i spesielle tilfeller, men ytterligere tette- og dreneringstiltak skal prosjekteres og gjennomgås av prosjektingeniør.

Hvordan velger jeg vekten av sinkbelegget?

Områdets atmosfæriske korrosivitetskategori bør evalueres først. Milde landlige områder kan være greit med 40 g/m² til 90 g/m². Kyst- eller industrisoner krever ofte 150 g/m² eller mer, eller et aluminium-sinkbelegg med tilsvarende ytelse.

Kan platene monteres på buede tak?

Noen profiler kan bues til en stor radius. Minste radius avhenger av ribbehøyden, arktykkelsen og beleggets fleksibilitet. Produsenten bør bekrefte formingsgrensen før bestillingen legges inn.

Hva forårsaker fargevariasjoner mellom batcher?

Fargevariasjoner kan oppstå når spoler kommer fra ulike produksjonsserier. For et stort tak eller en stor vegg er det tryggere å bestille alt materiale for samme overflate fra en spolebatch. Når dette ikke er mulig, be om en fargeavlesning og angi en toleranse, for eksempel ΔE ≤ 1,5.

Sjekkliste for innkjøp og inspeksjon

• Bekreft substratkvalitet og beleggvekt på møllesertifikatet før produksjon.
• Be om en prøve av den faktiske malingsfargen og godkjenn den før spiralen skjæres.
• Sjekk arktykkelse, ribbehøyde og effektiv bredde ved mottak. Avvis materiale utenfor toleranse.
• Inspiser belegget for riper, spiralbrudd eller ujevn farge. Mindre skader kan repareres, men store skadeområder bør erstattes.
• Hvis taket må oppfylle en spesifikk vindhevingsgrad, be om testdata eller beregninger for valgt profil og festeoppsett.
• For prosjekter der brannytelse er et problem, husk at en enkelt metallplate er ikke-brennbar, men den komplette takmontasjen kan inkludere brennbar isolasjon eller underlag som må vurderes separat.
