Korrugerte takplater

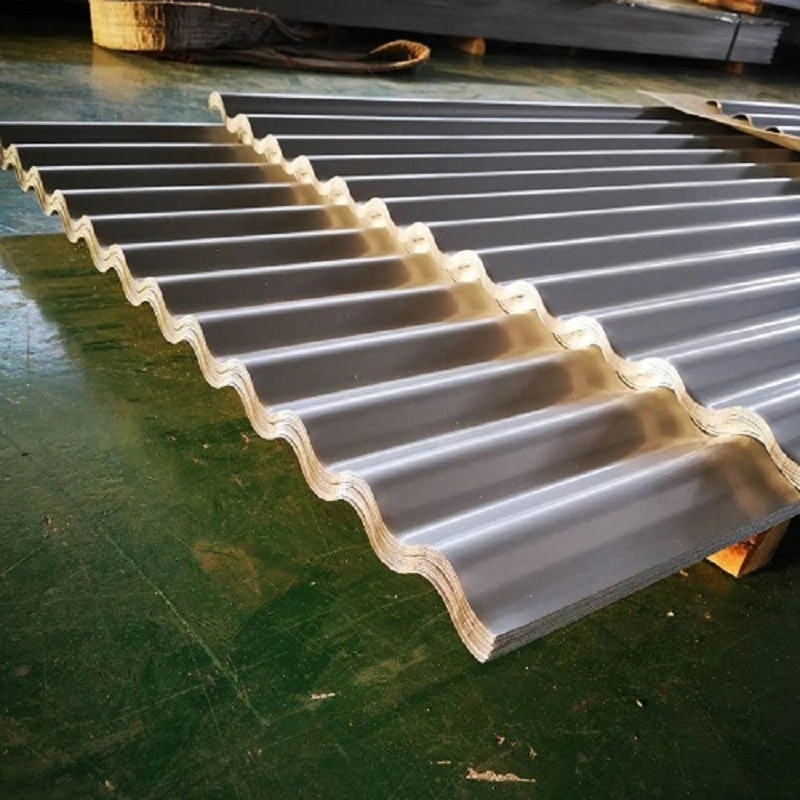

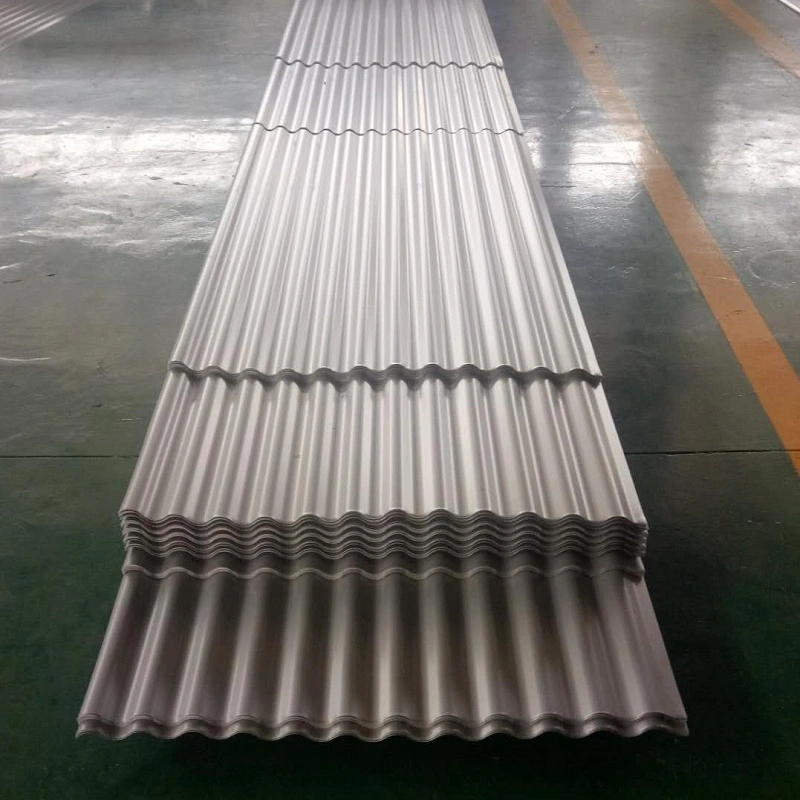

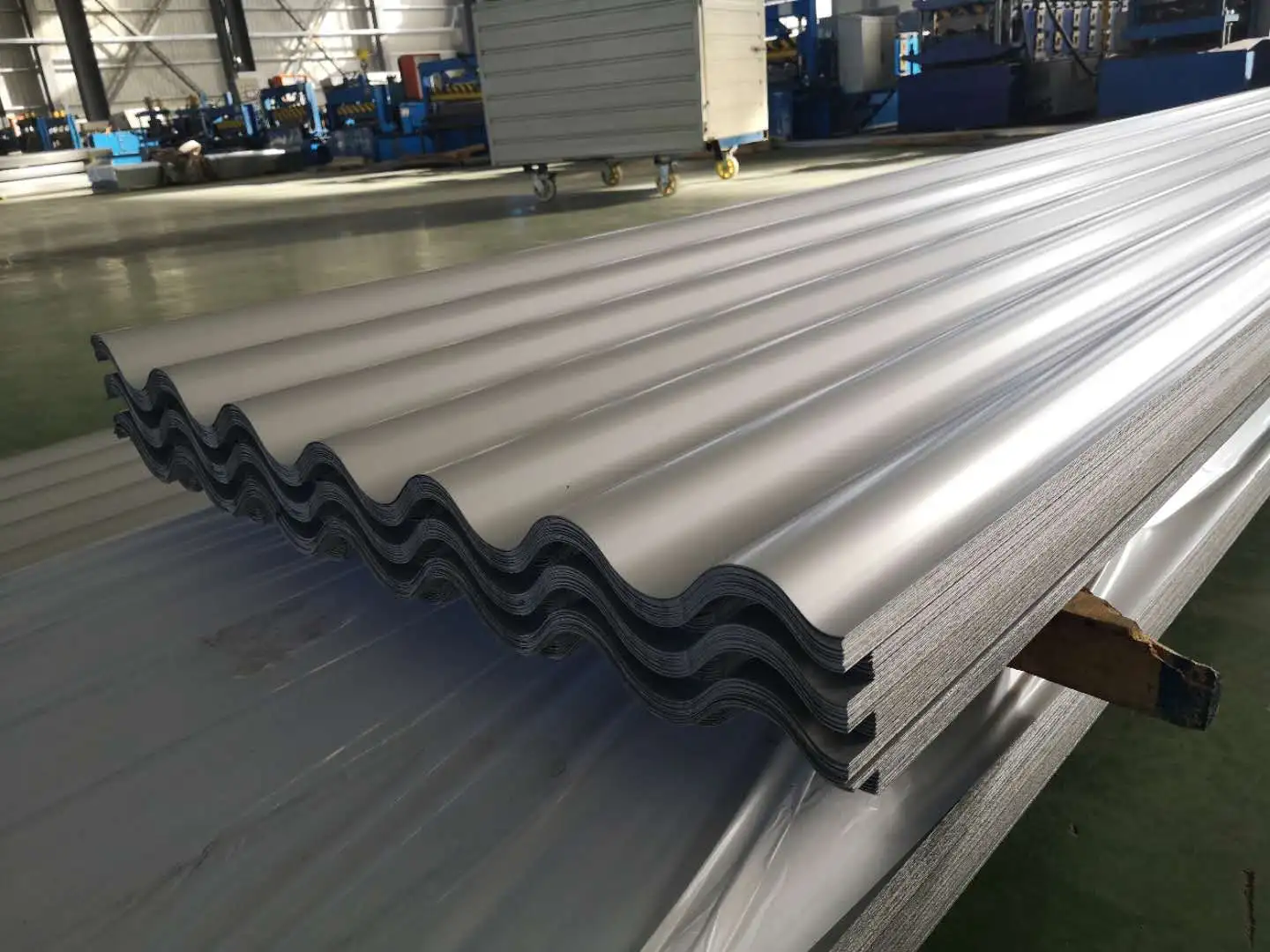

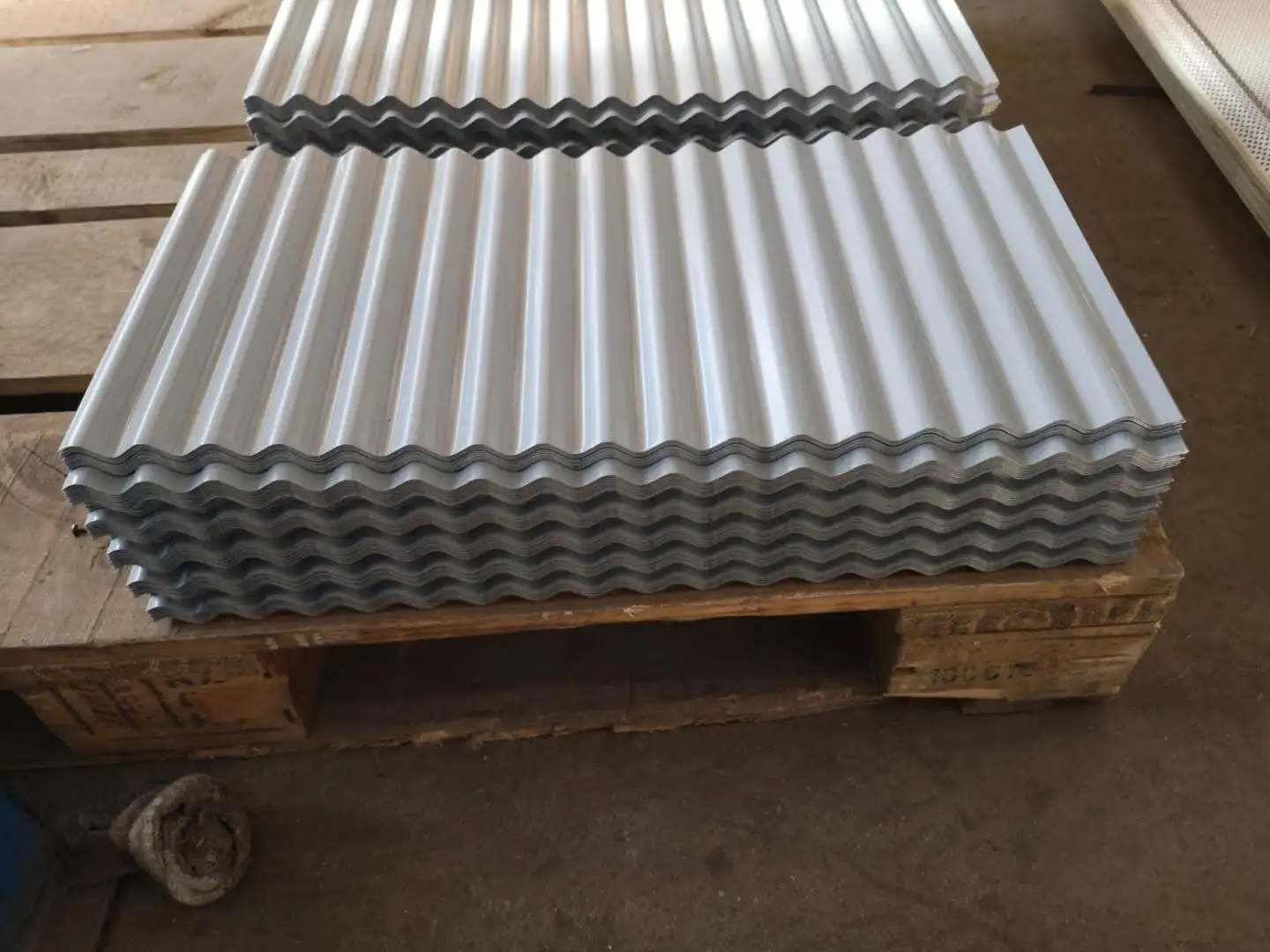

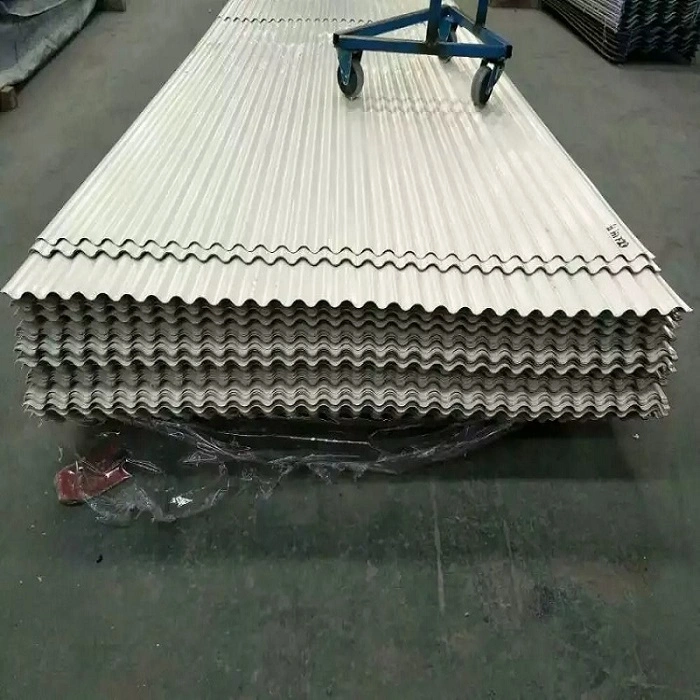

Korrugerte takplater er arkitektoniske paneler med en bølgelignende profil, kontinuerlig dannet av metallspoler (forbelagt stål- eller legeringsplater) ved bruk av flertrinns kaldvalsingsutstyr. Tverrsnittet har en kontinuerlig sinusformet bølge eller en nesten trapesformet korrugering; denne strukturelle utformingen forbedrer bøyestivheten til den tynne stålplaten i retning av korrugeringene (parallell med ribbene), noe som gjør at den kan møte kravene til belastning og spennvidde til tross for en tykkelse på bare 0,6–1,5 mm.

Når det gjelder valg av underlag, kan følgende materialer velges basert på driftsmiljø og krav til holdbarhet:

Når det gjelder produktspesifikasjoner, varierer vanlige tykkelser fra 0,6 til 1,5 mm, og effektive dekningsbredder varierer fra 780 til 1200 mm (avhengig av profilen); lengder kan tilpasses i henhold til prosjektkrav. Produktene er i samsvar med den nasjonale standarden GB/T 12755-2008 (Profiled Steel Sheets for Building) og relevante internasjonale standarder.

Verifikasjon av faktisk ytelse

1. Verifikasjon av buede takkonstruksjoner med store spenn

Det metallbuede korrugerte takkonstruksjonssystemet ble introdusert fra USA i 1992; den består av en buet takkonstruksjon dannet av rulledannende forhåndsbelagte stålspiraler. Karakterisert av materialeffektivitet, rask konstruksjon, store spennevner og utmerket vanntetting, har denne typen struktur sett en rask vekst i mitt lands byggemarked. For øyeblikket kan den oppnå spennvidder på over 36 meter, noe som gjør den egnet for bygninger med store rom som ikke krever innvendig støtte, for eksempel varehus, idrettsanlegg og utstillingshaller. Stålkonstruksjonen har en tykkelse på 0,6–1,5 mm, en styrkevurdering på 210–550 MPa og en ultimat levetid på 40–50 år.

2. Verifisering av tak vanntetting og drenering ytelse

Den sinusformede tverrsnittsdesignen til korrugerte takpaneler gir utmerket dreneringsytelse. I regioner med mye nedbør er dreneringssystemet spesielt kritisk for skråtak som bruker korrugerte tak. Korrugeringshøyden og stigningen er optimalisert basert på væskedynamikk for å sikre rask avrenning fra dalene til takfoten, og dermed minimere risikoen for taklekkasje. I praktiske applikasjoner bør dreneringshellingen for korrugerte tak være minst 5 % for å overholde bygningens vanntettingsstandarder.

3. Verifisering av holdbarhet – 50 års levetid for aluminium-magnesium-mangan-legering

Korrugerte paneler laget av aluminium-magnesium-manganlegering tilbyr utmerket korrosjonsbestandighet og selvhelbredende evner, med en levetid på opptil 50 år. En tett beskyttende aluminiumoksidfilm dannes naturlig på materialets overflate, og gir korrosjonsmotstand som overgår galvanisert stål betydelig i marine klima og industrielle miljøer. Disse panelene er egnet for strukturer som bilforhandlere, moderne industrianlegg, utstillingshaller og film-/tv-produksjonsbaser; vanlige tykkelser varierer fra 0,7 mm til 1,2 mm.

4. Verifikasjon av motstand mot vindløft

Korrugerte takpaneler er koblet til taklister via braketter eller festemidler, med den kontinuerlige sammenlåsende eller overlappende konfigurasjonen til den korrugerte profilen som skaper et strukturelt system som er motstandsdyktig mot vindløft. I buede takkonstruksjoner med lang spennvidde gir kombinasjonen av panelets buede form og dets korrugerte tverrsnitt overlegen bæreevne mot vindkrefter, noe som gjør det til et ideelt valg for taksystemer i tyfonutsatte områder.

Nøkkelspesifikasjoner på et øyeblikk

Viktige fordeler

Bølgeprofil: Lett, men høy styrke: Den sinusformede utformingen forbedrer bøyningsstivheten til tynne ark betydelig; tykkelser på 0,6–1,5 mm oppfyller standard krav til takspenn, samtidig som de reduserer strukturelle belastninger.

Utmerket dreneringsytelse: Rennene på den korrugerte overflaten danner naturlige dreneringskanaler, og sikrer jevn vannavrenning – ideell for bygninger med skråtak i områder med mye nedbør.

Diverse materialer for fleksibelt utvalg: Alternativene spenner fra økonomisk galvanisert stål og korrosjonsbestandig Al-Zn-belagt stål til langvarig Al-Mg-Mn-legering (opptil 50 års levetid), noe som gir fleksibelt valg basert på prosjektmiljø og budsjett.

Mulighet for buede strukturer med stor spennvidde: Bruk av et buet bølgetekkingssystem av metall muliggjør søylefrie rom med stort spenn på over 36 meter, noe som gir rask konstruksjon og materialeffektivitet.

Rask installasjon og effektiv konstruksjon: Fabrikkprefabrikasjon kombinert med montering på stedet – ved bruk av søm eller overlappende tilkoblingsmetoder – tillater store daglige installasjonsarealer og forkorter taktekkingens konstruksjonssyklus betydelig.

Søknader

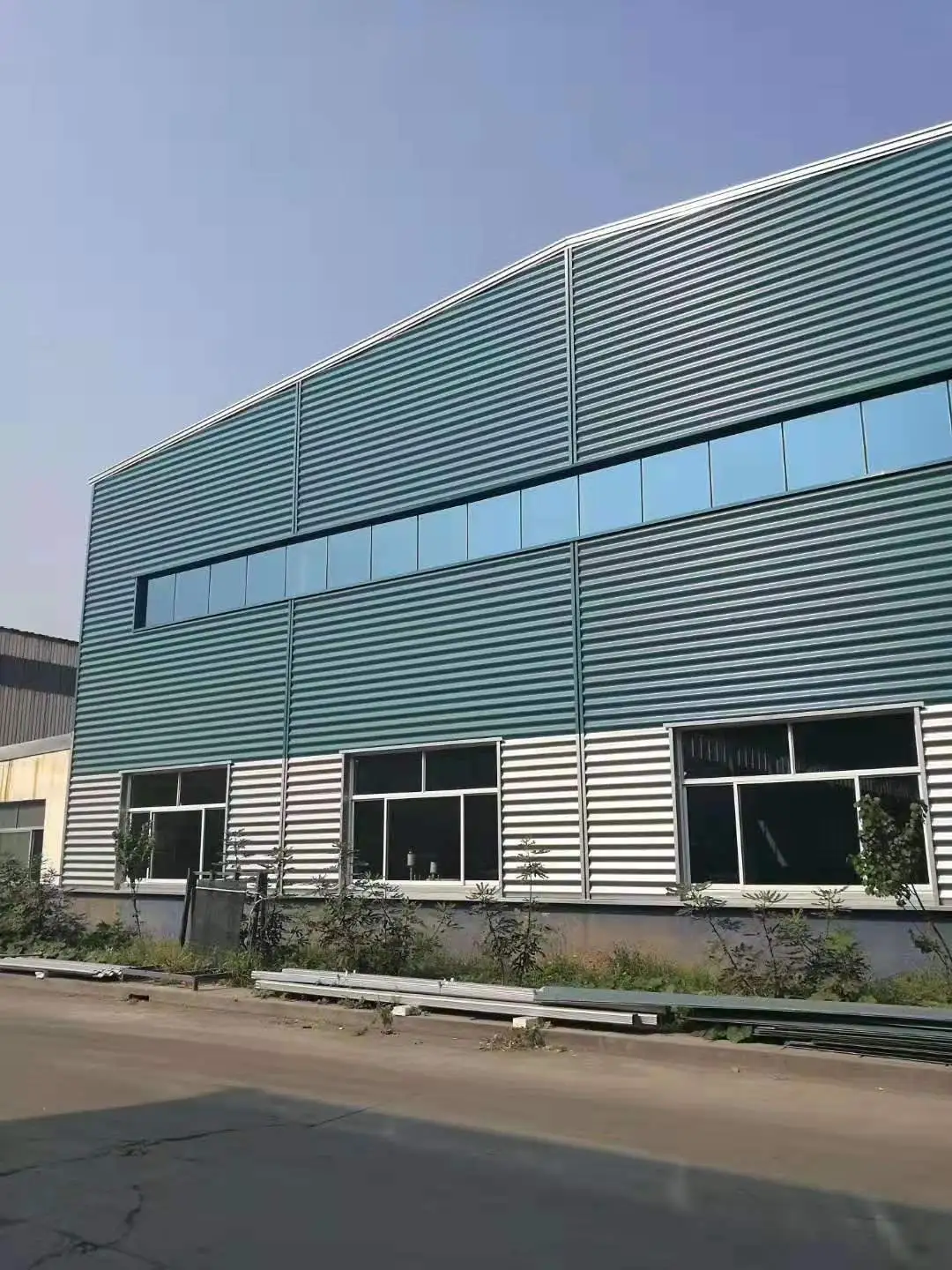

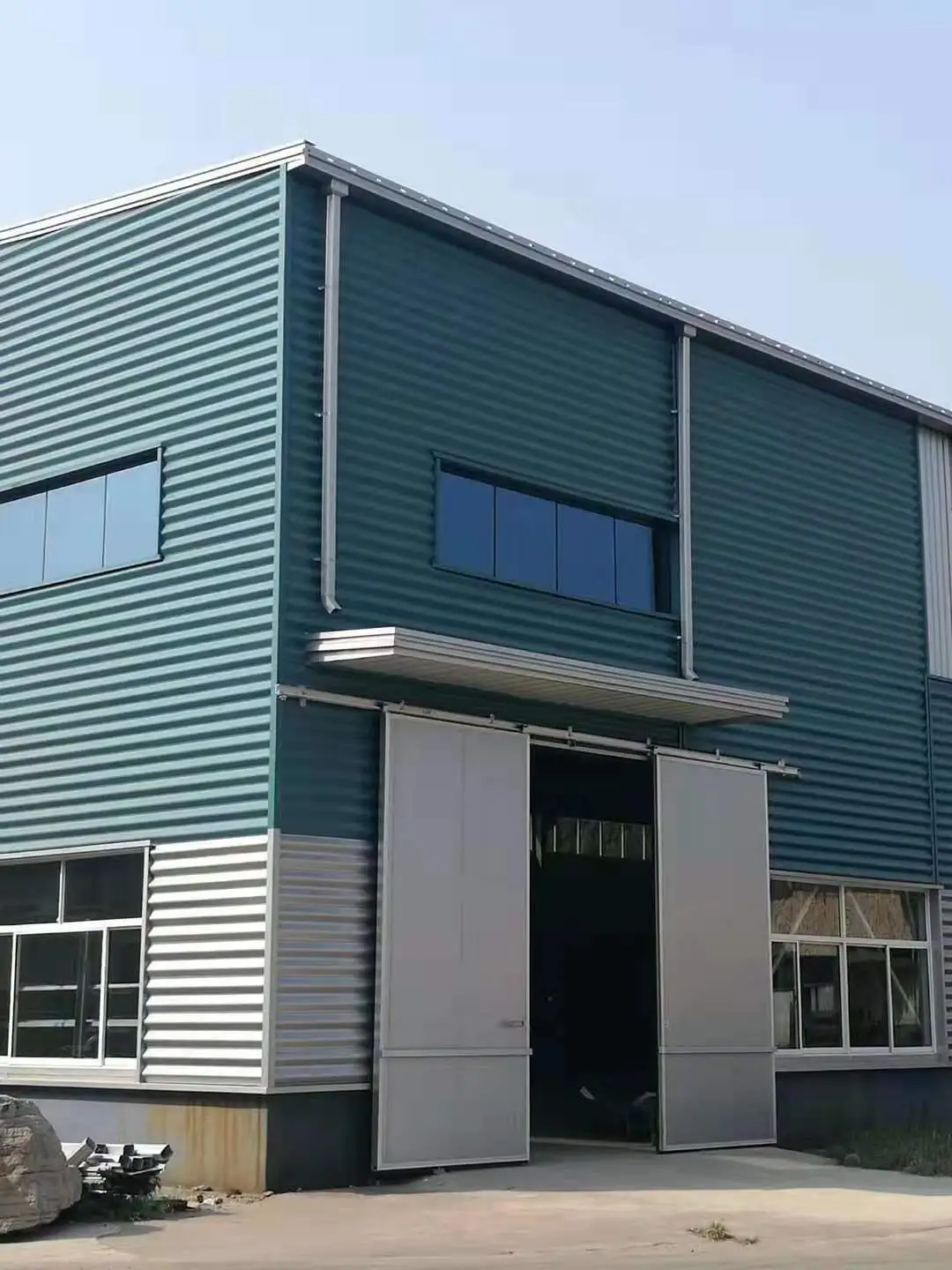

Metalltaksystemer for industrianlegg og logistikklager (galvaniserte eller fargebelagte korrugerte plater).

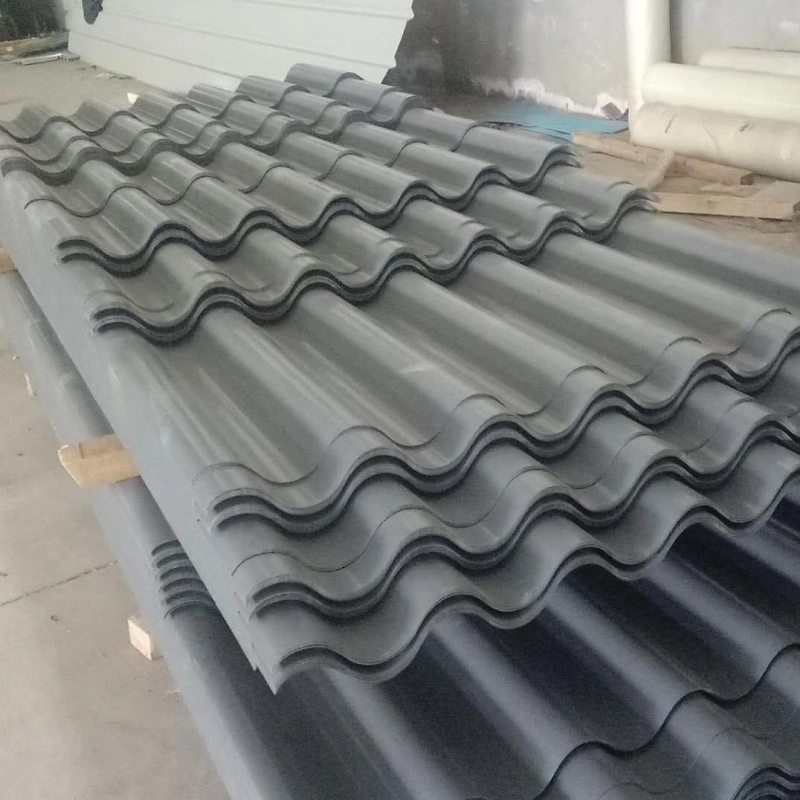

Skråtak for bolighus i områder med mye nedbør (korrugerte takstein).

Buede tak for store stadioner, utstillingshaller og film-/TV-produksjonsbaser (aluminium-magnesium-mangan bølgeplater).

Værbestandig taktekking for bygninger i kyst- eller korrosive miljøer (Al-Zn legering belagt eller aluminium-magnesium-mangan bølgeplater).

Hvorfor velge korrugerte takplater?

Ser du etter effektive, pålitelige takmaterialer for industrianlegg, varehus eller strukturer med store spenn? Korrugerte takplater tilbyr et høyt styrke-til-vekt-forhold takket være sinusformede tverrsnittsdesign. De oppfyller ulike værbestandighetskrav gjennom materialalternativer som galvanisert stål, Al-Zn-legeringsbelegg, fargebelegg og aluminium-magnesium-manganlegeringer. Videre muliggjør metallbuede korrugerte taksystemer søylefrie innvendige rom med spennvidder på over 36 meter. Disse produktene overholder den nasjonale standarden GB/T 12755-2008 og har vist seg effektive i en rekke ingeniørprosjekter. Velg korrugerte takplater – en optimert tverrsnittsprofil kombinert med fleksibelt materialvalg gir en takløsning som balanserer lettvektskonstruksjon med eksepsjonell pålitelighet.
