Takplate av metall

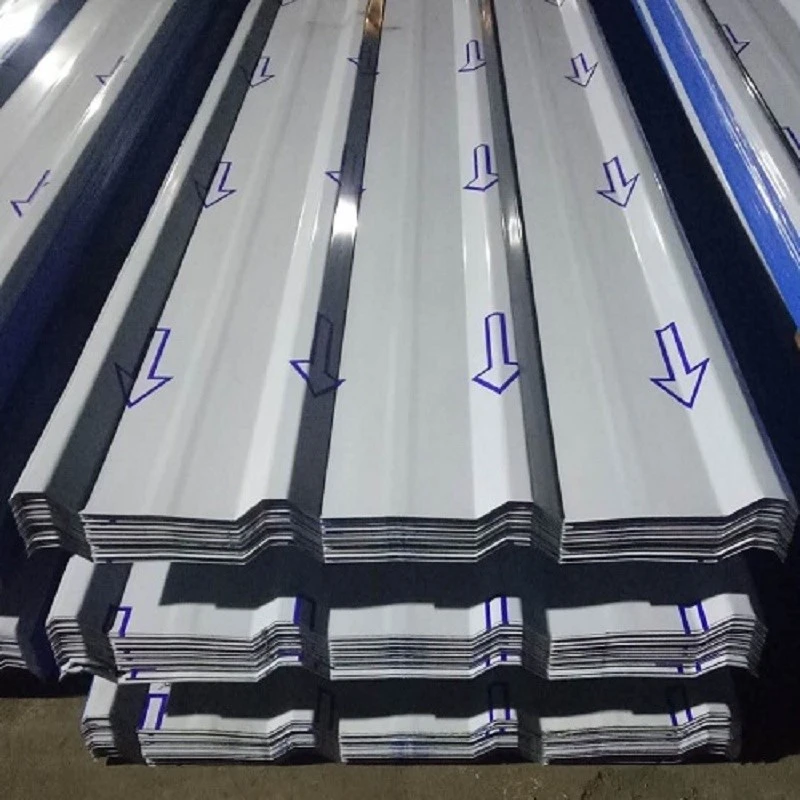

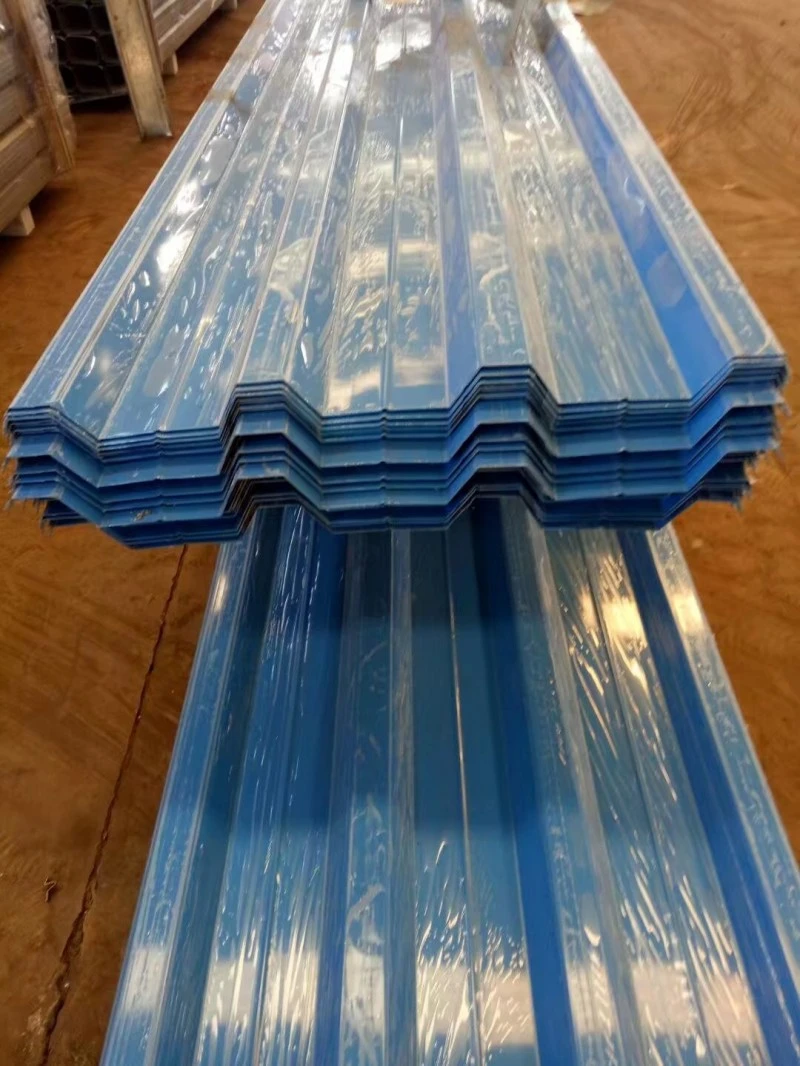

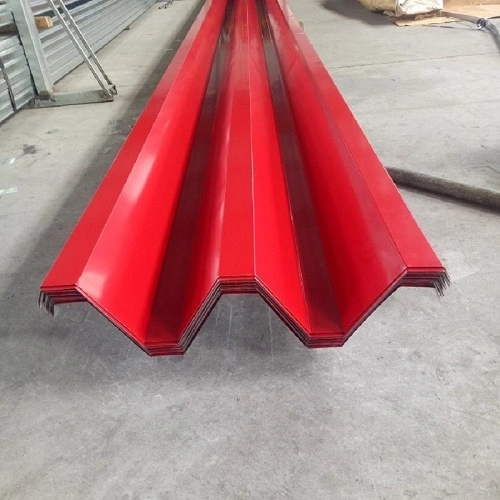

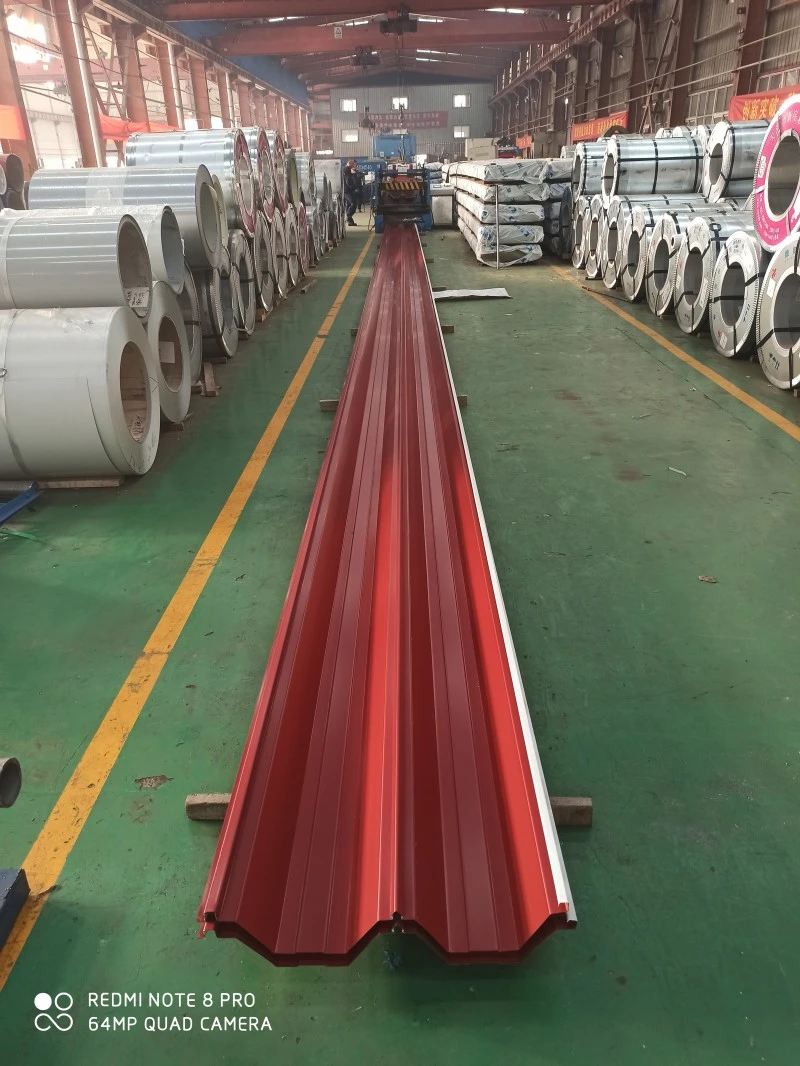

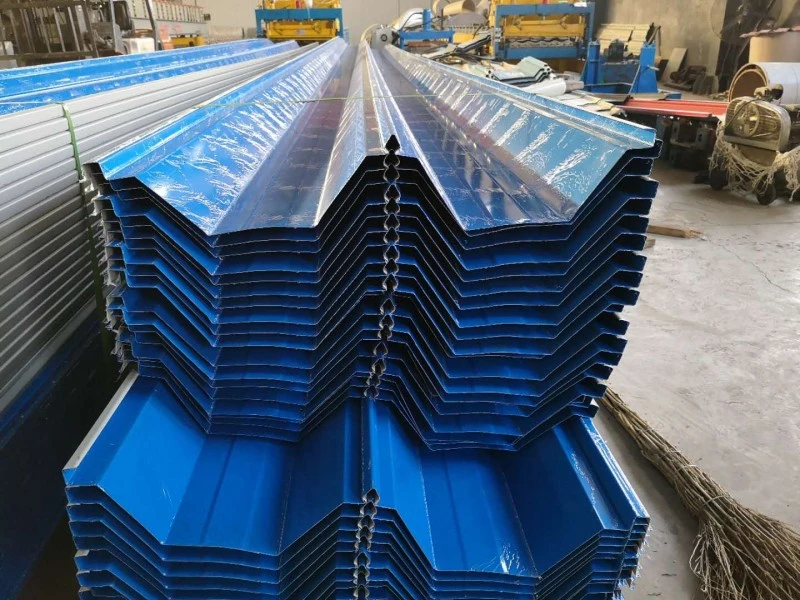

Metalltakplater rulleformes fra stål- eller legeringsspoler til korrugerte profiler som brukes til tak- og veggkledning. Spolematerialene inkluderer varmgalvanisert stål, Al-Zn-belagt stål, forhåndsmalt stål, aluminium-magnesium-mangan-legering og rustfritt stål. Den korrugerte profilen øker bøyestivheten langs ribberetningen, slik at tynne plater fra 0,5 mm til 1,5 mm kan bære taklast. SENBO forsyner disse panelene med materialsertifikater og profilinspeksjonsprotokoller, og produksjonsprosessen inkluderer regelmessige kontroller av ribbegeometri, platetykkelse og beleggtilstand.

Alternativer for basismateriale

• Varmgalvanisert stål:Karakterer som DX51D+Z med dobbeltsidig sinkbelegg fra 40 g/m² til 275 g/m².
• Al-Zn belagt stål:AZ150-belegg for forbedret korrosjonsbestandighet i moderate til alvorlige miljøer.
• Ferdiglakkert stål:Tilgjengelig med polyester- eller PVDF-belegg for farge- og værbestandighet.
• Aluminium-magnesium-mangan legering:AA3004-kvalitet med en levetid på over 50 år og lavere vekt enn stål.
• Rustfritt stål:Ferritiske kvaliteter som 445J2 brukes der det kreves høy vindmotstand og korrosjonsytelse.

Systemkonstruksjon

Et komplett metalltaksystem bruker vanligvis flere lag. Et flyplassterminaltak med en ytre plate av rustfritt stål kan inneholde fra bunn til topp: galvaniserte primære riller, en perforert Al-Zn-belagt bunnplate, et dampkontrollsjikt, lydabsorberende steinull, galvaniserte sekundære riller, termisk isolasjonssteinull, en galvanisert stålplate, en TPO vanntettende membran av stål, membranstål, bh-støtter i stål panel, og en hette i rustfritt stål. Denne enheten kombinerer strukturell støtte, termisk kontroll, luft- og dampstyring, akustisk ytelse og værbeskyttelse.

Tilkoblingsmetoder

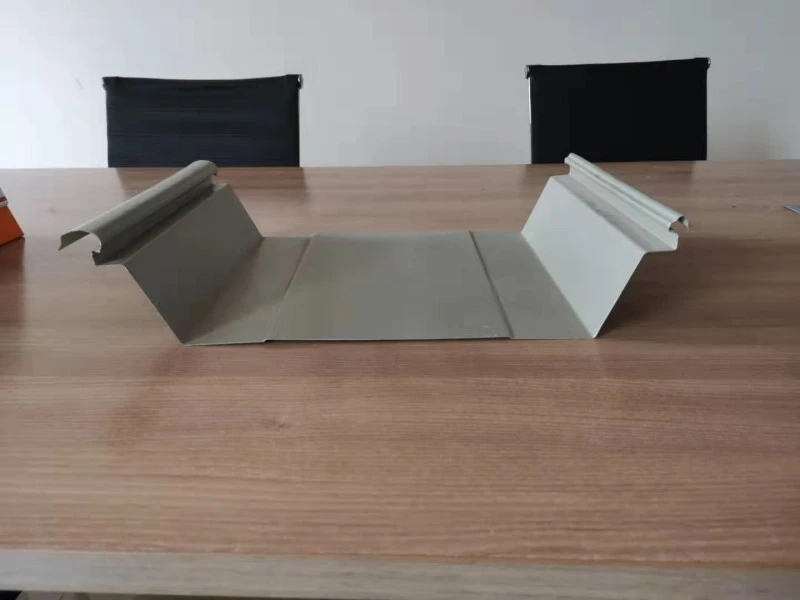

• Stående søm sammenlåsende:Panelkanter er mekanisk skjøtet, ofte med tetningsmasse påført i skjøten.
• Kontinuerlig sveising:Paneler i rustfritt stål skjøtes langs hele sømmen ved sveising.
• Overlappet feste:Overlappende paneler er sikret med synlige festemidler, som hovedsakelig brukes til sekundære eller lave skråninger.

Tekniske spesifikasjoner

Ytelsesverifisering fra fullførte prosjekter

1. Vindløftkapasitet

Det kontinuerlig sveisede taket i rustfritt stål ved Guangzhou Baiyun International Airport Terminal 3 gjennomgikk vindtunnel- og statiske løftetester. Den registrerte kapasiteten var 18,2 kPa, som tilsvarer en kategori 17-tyfon. Til sammenligning tåler konvensjonelle aluminium-magnesium-mangan stående sømtak typisk kategori 12-forhold. Greater Bay Area Cultural and Sports Center stadion bruker et innebygd kontinuerlig sveiset taksystem i rustfritt stål og nådde 21 kPa i laboratorietester. Den kontinuerlige sveisemetoden eliminerer den sammenlåsende sømmen som et svakt punkt og forbedrer den generelle løftemotstanden.

2. Vanntetting og lufttetthet

Stående sømsystemer oppnår værtetthet gjennom mekanisk låste sømmer med fugemasse forhåndspåført i skjøten. Sveisede rustfrie stålsystemer bruker hellengdesveising for å skape en kontinuerlig overflate uten sømåpninger. Ved Greater Bay Area Cultural and Sports Center inkluderte dreneringsdesignet optimaliserte takrenner og vannholdende vegger. En dobbeltlags fleksibel membran ble brukt under metalloverflaten for å unngå inntrengning av festemidler gjennom det vanntette laget.

3. Termisk bevegelsesstyring

Termisk ekspansjon og sammentrekning må imøtekommes i lange takløp. Ved Guangzhou Baiyun Airport Terminal 3 fungerer sveisede forbindelser sammen med tverrgående korrugeringer i panelprofilen for å absorbere termisk stress. Denne tilnærmingen bidrar til å opprettholde takets strukturelle integritet over tid og reduserer risikoen for tretthetssprekker på faste punkter.

4. Konstruksjonseffektivitet

Greater Bay Area kultur- og sportssenter brukte en modulær strategi for takkonstruksjonen under vanntettingsmembranen. Det 78 000 m² store taket ble delt inn i 878 moduler, som ble satt sammen og sveiset på bakken og deretter heist på plass. Denne metoden økte installasjonseffektiviteten med 30 % og holdt materialavfallet nær 2 %, spesielt gunstig for komplekse buede takgeometrier.

Design og installasjonsmerknader

• Verifiser det støttende purlinsystemet for justering, avstand og lastekapasitet før panelplassering.
• Bruk løftestropper med kantbeskyttelse for å unngå deformering av panel under heising.
• For stående sømsystemer, bekreft søminngrep og klipsjustering før endelig mekanisk søm.
• For sveisede systemer, hold arbeidsområdet rent og tørt, og følg kvalifiserte sveiseprosedyrer for rustfritt stål.
• Beskytt ferdige takflater mot konstruksjonstrafikk og fallende rusk; planlegge inspeksjoner etter større værhendelser.
• Koordiner takgjennomføringer og kantdetaljer før panelmontering for å unngå feltmodifikasjoner etter at taket er tettet.

Kvalitetskontroll og dokumentasjon

Leverandører bør gi fabrikktestsertifikater for basismetallet, beleggtykkelsesrapporter og dimensjonskontroller av panelprofiler. For prosjekter med spesifikke vindlastkrav, bør vindløfttestrapporter for den nøyaktige systemkonfigurasjonen være tilgjengelige. Mottaksinspeksjoner på stedet bør verifisere materialkvaliteter, panellengder, ribbeprofiler og overflatetilstand før installasjonen begynner.

Utvalgshensyn

• Vurder bygningens plassering og design vindhastighet før du velger taksystemtype.
• Bekreft takhellingen og dreneringsoppsettet for å sikre effektiv vannfjerning og unngå tjerning.
• Vurder miljøeksponeringen, inkludert saltspray, industrielle forurensninger og UV-nivåer, når du velger basismateriale og belegg.
• For komplekse geometrier, involver taksystemleverandøren tidlig for å gjennomgå panelfabrikasjonsgrenser og modulære konstruksjonsalternativer.
• Gjennomgå vedlikeholdstilgang og fremtidige behov for takutstyr under designfasen.

FAQ

Hvilken tilkoblingsmetode er mest pålitelig for kystområder med sterk vind?

Kontinuerlig sveising av rustfrie stålpaneler gir den høyeste målte motstanden mot vindløft og er ofte spesifisert for tyfonutsatte områder. Stående sømsystemer kan også fungere godt når søm- og klipsdetaljer er forsterket i henhold til vindtunnel- eller løftetestdata.

Hvordan takler taksystemet termisk bevegelse i lange paneler?

Stående sømsystemer bruker glideklips som tillater bevegelse langs takhellingen. Sveisede systemer kan inneholde tverrgående korrugeringer eller ekspansjonsfuger. Den spesifikke metoden bør bekreftes av taksystemdesigneren basert på bygningens geometri og temperaturområde.

Hva er det typiske vedlikeholdsbehovet for et metalltak?

Periodiske inspeksjoner bør kontrollere for løse festemidler, skadede paneler, blokkerte dreneringsbaner og tetningsmiddeltilstand ved gjennomføringer. Stående søm og sveisede systemer krever generelt mindre vedlikehold enn tak med synlige festeelementer fordi festemidler ikke er direkte utsatt for vær.

Kan et metalltak monteres over et eksisterende tak?

I noen tilfeller kan et nytt metalltak plasseres over et eksisterende tak hvis strukturen tåler den ekstra belastningen og den eksisterende overflaten er kompatibel. En bygningsingeniør må vurdere de eksisterende forholdene og bekrefte at vedleggsdetaljene er passende.
