Metallprofilert ark

Metallprofilert ark, også kalt korrugert metallpanel, produseres ved å rulleforme tynn stål- eller aluminiumslegeringsspole til et korrugert tverrsnitt ved omgivelsestemperatur. Grunnmaterialet velges i henhold til prosjektmiljøet og belastningskrav. SENBO driver multi-roll kontinuerlig formingslinjer og utfører dimensjonskontroller på ribbehøyde, platebredde og profilgeometri under produksjon. Selskapet opprettholder også innkommende inspeksjonsposter for tykkelse av basismetall og beleggvekt.

Alternativer for underlag

• Galvanisert stålplate:Vanlige konstruksjonskvaliteter inkluderer Z275 og Z450, med dobbeltsidig sinkbeleggvekter på henholdsvis 275 g/m² og 450 g/m². Minimum beleggtykkelse per side er ca. 19 μm.
• Al-Zn legering belagt stålplate:Det metalliske belegget inneholder ca. 55 % aluminium, 43,5 % sink og 1,5 % silisium. Korrosjonsbestandigheten er 3 til 5 ganger den for galvanisert stål. AZ150 er en mye brukt klasse.

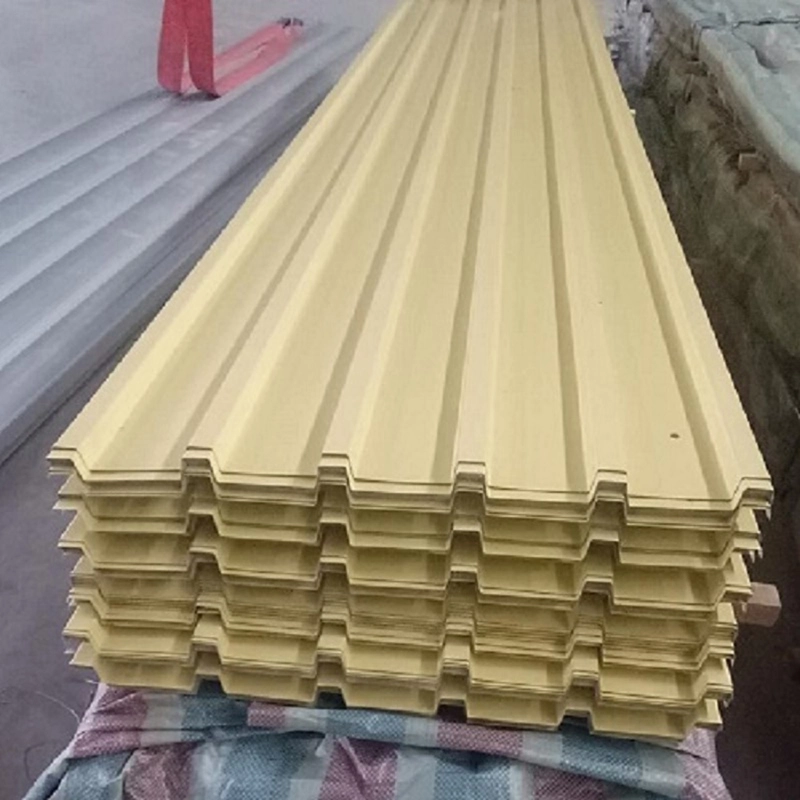

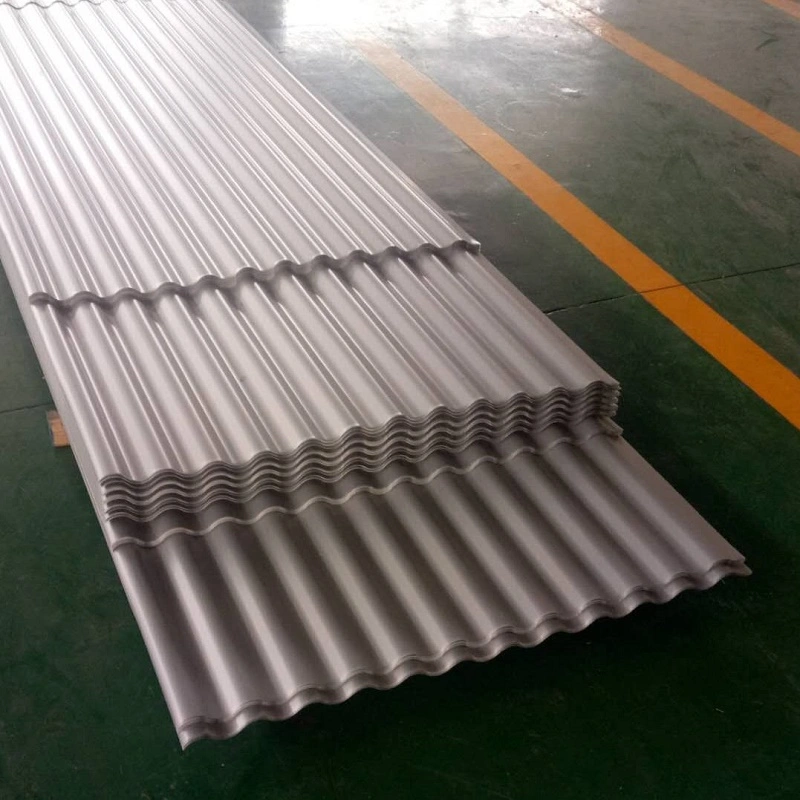

• Fargebelagt stålplate:Bruker et galvanisert eller Al-Zn-substrat med forbehandling og organisk belegg som polyester, akryl eller fluorkarbon. Dette alternativet kombinerer korrosjonsbeskyttelse med en dekorativ finish.
• Aluminiumslegeringsplate:Halvharde aluminiumslegeringsplater fra 0,6 mm til 1,2 mm tykke gir god korrosjonsbestandighet og formbarhet. En isolerende barriere er nødvendig ved forbindelser med forskjellige metaller for å unngå galvanisk korrosjon.

Forming og klassifisering

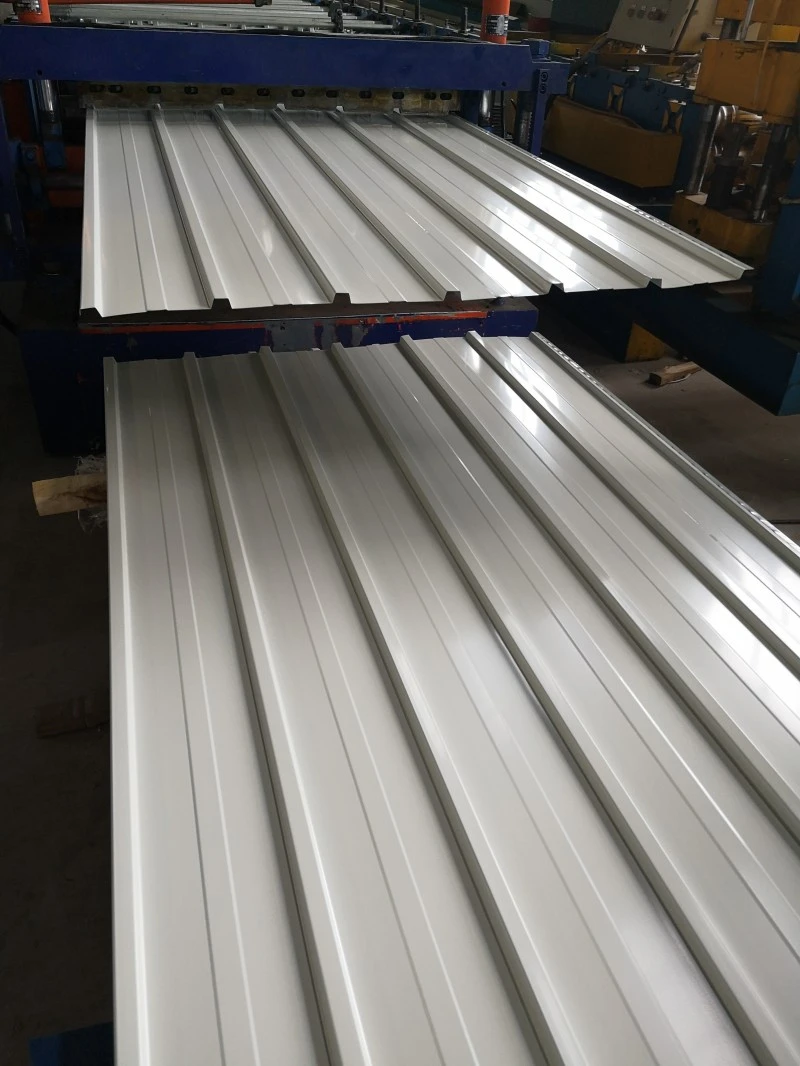

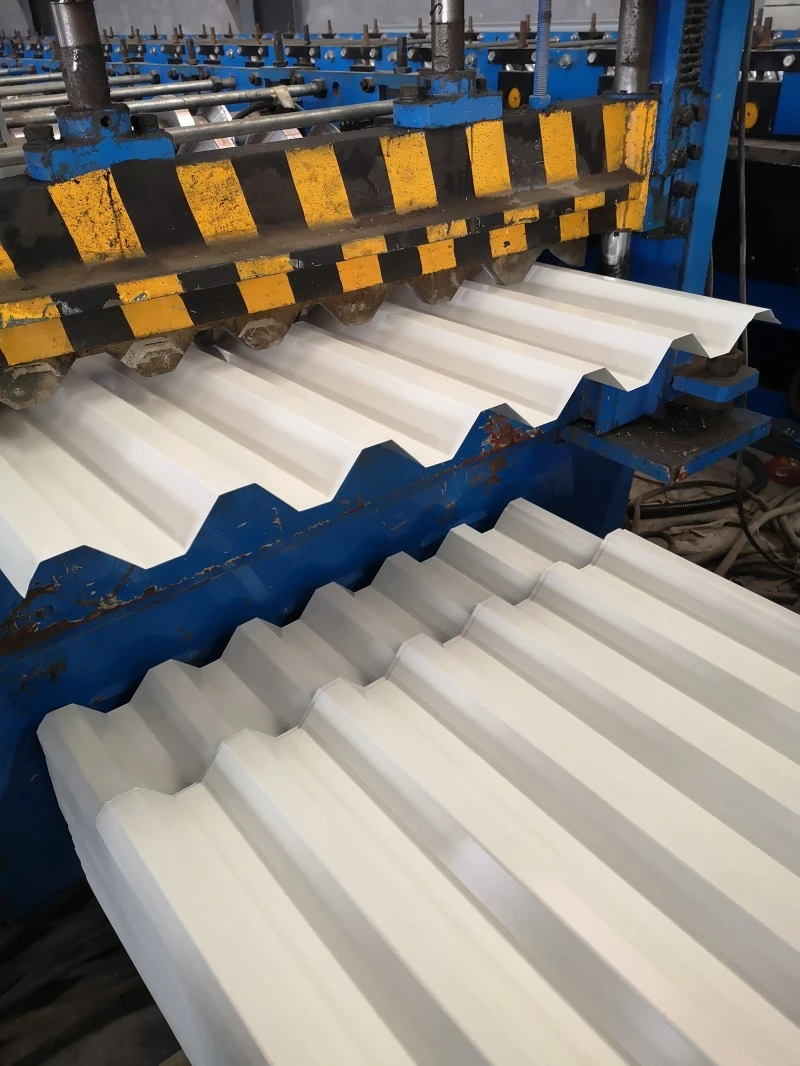

Metallprofilplatene er formet på kontinuerlige rulleformingslinjer og kan produseres i lengder fra flere meter til titalls meter. Fabrikkprefabrikasjon gir høy dimensjonsnøyaktighet, men begrenses av transportlengden. Forming på stedet lar arklengden matche prosjektet, noe som reduserer enderundene og sparer materiale og arbeidskraft. Produktene er klassifisert etter tverrsnitt i V-formede, U-formede, W-formede, ribbede, stivede og svalehalesporede typer. Etter bruk inkluderer de takpaneler, veggpaneler, komposittgulv og buede strukturelle paneler.

Tekniske spesifikasjoner

Prosjektsøknadsdata

1. Industribygg og lager

Profilerte metallplater brukes ofte til tak- og veggskap i industrianlegg og varehus på grunn av deres lave egenvekt og tilstrekkelig styrke. For prosjekter uten varmeisolasjon er stålforbruket ca. 5 kg/m² til 11 kg/m². Metalltaket på Pingliang Sports Park-komplekset, installert mellom juni 2020 og juni 2023, brukte 0,6 mm tykke Al-Zn-belagte profilerte stålplater som takgrunnlag. Prosjektet mottok Silver Award for Engineering Technology ved 2024 Building Waterproofing Industry Science and Technology Awards, som indikerer at materialet ble utført akseptabelt i et stort offentlig anlegg.

2. Sammensatte gulvsystemer

I kombinasjon med betong fungerer profilert stålplate både som permanent forskaling og strekkarmering. Denne tilnærmingen fjerner behovet for tradisjonell tømmerforskaling og midlertidig forskaling. For å forbedre bindingen mellom stål og betong, kan skjærstifter forhåndssveises til platen, eller platen kan formes med toveis avstivningsribber. Komposittgulvsystemer er mye brukt i høyhus og industrielle strukturer med flere etasjer.

3. Buede og buede strukturer

Metallprofilplatene kan formes som flate eller buede paneler. Buede ark muliggjør buede bygninger som kombinerer bjelke-, plate- og søylefunksjoner i en enkelt strukturell form. Taksystemer kan produseres som buede eller variabelt seksjonspaneler og egner seg for vanntetting av klasse I til III med minimum helling på 1,5 grader.

4. Tak vanntetting og vindmotstand

Taksystemer bruker vanligvis enten overlappede skruefaste koblinger eller høystående sømmer sammenlåsende design. Metoden med stående søm bruker skjulte, ikke-gjennomtrengende festemidler og har blitt brukt i prosjekter som terminalbygninger på Beijing Capital International Airport. SENBOs 360° stående sømprofilerte platesystem har en panelbredde på 430 mm og en ribbehøyde på 65 mm. Den er konstruert for en dreneringshelling på minst 5 % og en avstand på 1,5 m. Den skjulte festemetoden forbedrer motstanden mot vindløft og reduserer lekkasjebaner sammenlignet med synlige festemidler.

Produktegenskaper

• Lett og økonomisk:Stålforbruk på 5 kg/m² til 11 kg/m² for taktekking og et økonomisk spenn på rundt 3,5 m gjør materialet egnet for store skap.
• Korrosjonsbestandighet:Al-Zn-belagte plater gir 3 til 5 ganger korrosjonsmotstanden til galvanisert stål. PVDF-belegg forlenger levetiden ytterligere i aggressive miljøer.
• Profilvariasjon:V-formede, ribbede, stivede og svalehaleprofiler er tilgjengelige. Buede og variable paneler kan produseres for spesielle arkitektoniske former.
• To produksjonsmoduser:Fabrikkprefabrikasjon eller rulleforming på stedet gir fleksibilitet i platelengde og transportplanlegging.
• Resirkulerbart materiale:Stål- og aluminiumsplater kan resirkuleres ved slutten av tjenesten. Platene kan også integreres med solcelleanlegg for energiproduksjon.

Typiske applikasjoner

• Tak- og veggkledning for industrianlegg og logistikklager.
• Metalltak for offentlige bygninger som stadioner, utstillingssentre og flyplassterminaler.
• Komposittgulv for høyhus og industrianlegg i flere etasjer.
• Buede bygninger og midlertidige strukturer som drar nytte av en selvbærende skallform.

Installasjons- og håndteringsanbefalinger

• Oppbevar arkene på jevne støtter og hold dem tørre. Bruk et pustende deksel hvis utendørs oppbevaring er uunngåelig.
• Løft bunter med brede stropper eller spredejern for å forhindre ribbedeformasjon og beleggskader.
• Klipp ark med saks eller nibbler. Unngå slipende skjæring som genererer varme og skader det metalliske eller organiske belegget.
• Bruk festemidler med skiver som er kompatible med platematerialet for å unngå galvanisk korrosjon.
• Følg spesifiserte siderunde- og sluttrundedetaljer. I områder med mye vind øker festetettheten ved takkanter og hjørner.
• For stående sømsystemer, verifiser klipset og sømmens tetthet før du går til neste panel.

Vanlige spørsmål

Hvordan velger jeg mellom galvaniserte, Al-Zn-belagte og fargebelagte plater?

Valget avhenger av atmosfærisk miljø og krav til utseende. Galvaniserte plater er økonomiske for milde forhold. Al-Zn-belagte plater gir bedre korrosjonsbestandighet og er foretrukket for kyst- eller industriområder. Fargebelagte ark gir en slitesterk dekorativ finish og velges når utseendet betyr noe eller når ekstra beleggbeskyttelse er nødvendig.

Kan profilerte metallplater brukes til både tak- og veggapplikasjoner?

Ja, men profilen og tykkelsen kan variere. Takplater skal håndtere vannavløp og vindløft, mens veggplater fokuserer mer på vindbelastning og utseende. Produsentens spenntabeller skal brukes til å velge riktig profil for hver applikasjon.

Hva er minimum takhelling for disse arkene?

For overlappede skrufaste systemer er en minimumshelling på 5 % typisk. Stående sømsystemer kan brukes i skråninger så lave som 1,5 grader når de er installert med riktig sømtetting og dreneringsdesign. Prosjektets dimensjonerende vindbelastning og nedbørsintensitet bør også vurderes.

Hvordan håndteres termisk ekspansjon og sammentrekning i lange ark?

Lange ark utvider seg og trekker seg sammen med temperaturendringer. Stående sømsystemer tillater bevegelse gjennom glidende klips. For overlappede systemer bør endeoverlappingsdetaljene og festeavstanden utformes for å imøtekomme termisk bevegelse. Arklengden og temperaturområdet bør gjennomgås av prosjektingeniøren.

Kvalitetskontroll og dokumentasjon

Leverandører bør gi mølletestsertifikater for basismetall- og beleggvektregistreringer. Profildimensjoner som ribbehøyde, stigning og effektiv bredde kontrolleres under produksjon og før forsendelse. For prosjekter med spesifikke krav til vindløft, kan testrapporter eller beregninger leveres. Mottaksinspeksjon på stedet bør verifisere arktykkelse, profilform, beleggstilstand og lengde mot bestillingen.

Utvalgshensyn

• Identifiser miljøkorrosjonskategorien på stedet før du velger basismateriale og belegg.
• Bekreft design vindlast og spennvidde for å velge riktig platetykkelse og profil.
• Sjekk takhellingen og dreneringsoppsettet for å unngå vannansamling og lekkasjer.
• For lange sammenhengende ark må du kontrollere at transportveien kan romme den nødvendige lengden eller planen for rulleforming på stedet.
• Hvis platen skal brukes i et komposittgulvsystem, bekrefter du den nødvendige skjærestenderlayouten og kravene til brannklassifisering.
