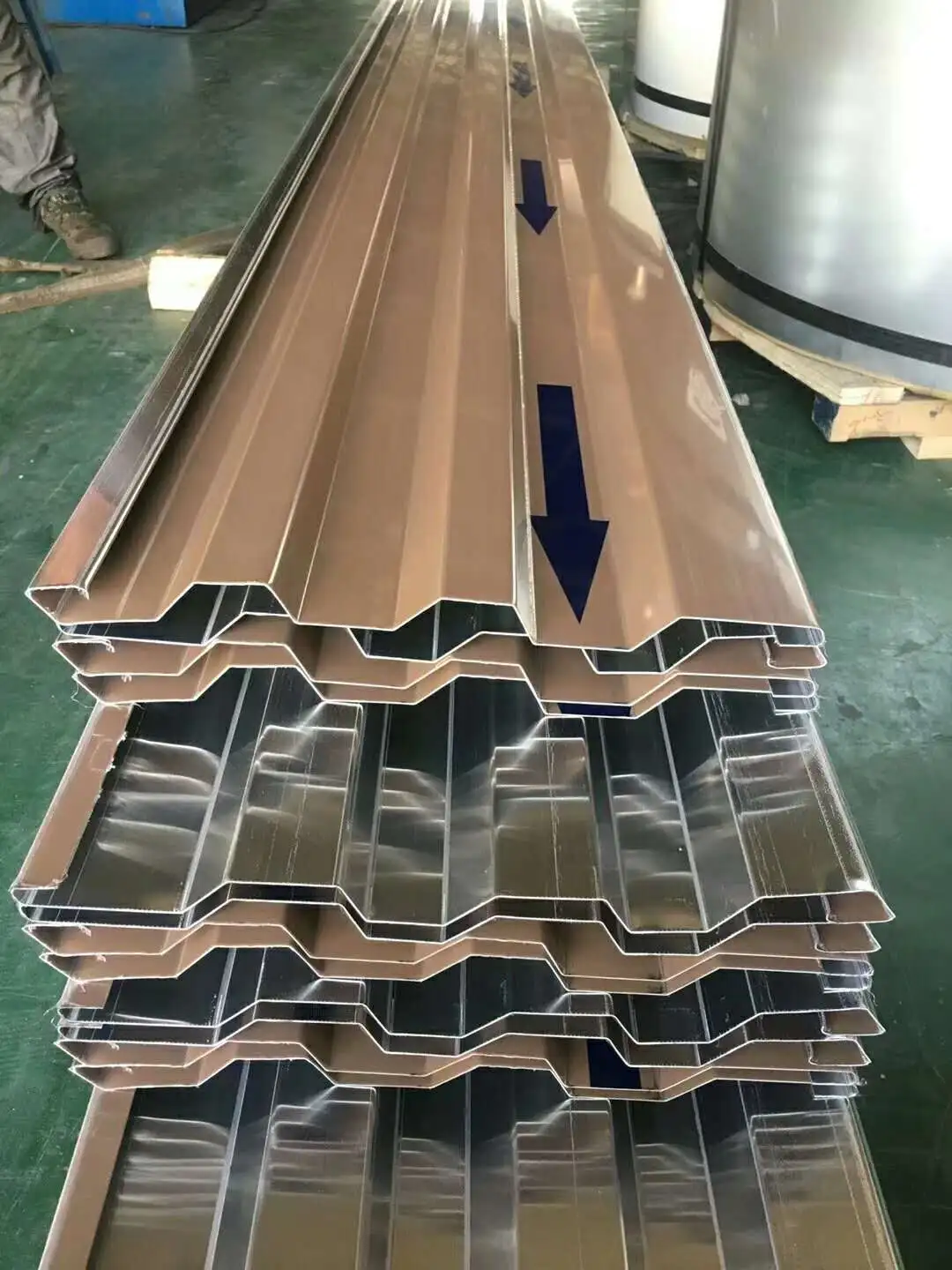

Skjult festemiddel fargebelagt stålpanel

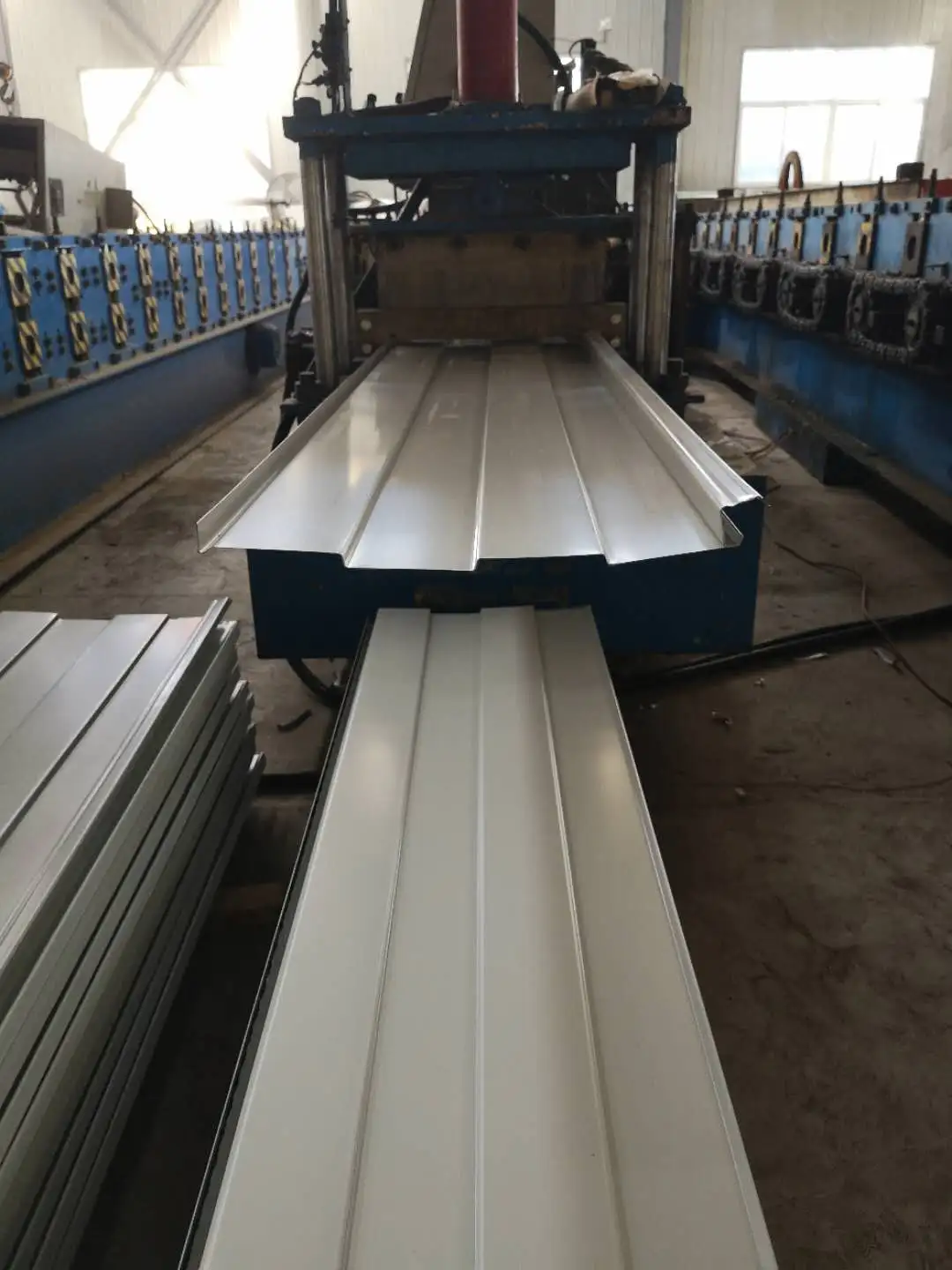

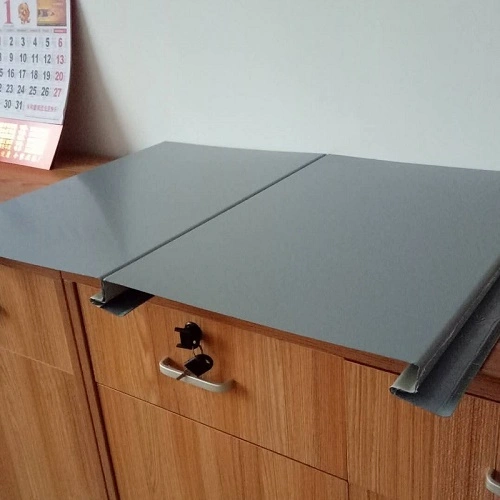

Skjult-feste fargebelagte stålpaneler, også kalt skjult-feste eller skjult-klemme takpaneler, er profilerte plater rulleformet av fargebelagt stål. De er festet til taklister med matchende galvaniserte eller aluminiumslegeringsbraketter i stedet for synlige skruer. Koblingssekvensen går ut på å feste de skjulte brakettene til purlinene, koble panelets hunnribbe med brakettens sentrale ribbe, og deretter låse sømmen med en sømmaskin for å skape en tett skjøt mellom tilstøtende paneler. SENBO produserer disse profilene på dedikerte rulleformingslinjer og kontrollerer nøkkeldimensjoner som ribbehøyde, effektiv bredde og låsedybde under produksjon.

Hovedforskjellen fra standard fargebelagt ståltak ligger i festemetoden. Konvensjonelle paneler er festet med selvskruende skruer som passerer gjennom paneloverflaten, og krever tetningsmiddel ved hvert skruehull. Skjulte festepaneler er avhengige av sammenlåsende braketter i stedet, noe som betyr at overflaten forblir fri for gjennomføringer. Denne tilnærmingen forbedrer vanntettingen, reduserer langsiktig korrosjonsrisiko ved festepunkter og gir taket et renere utseende.

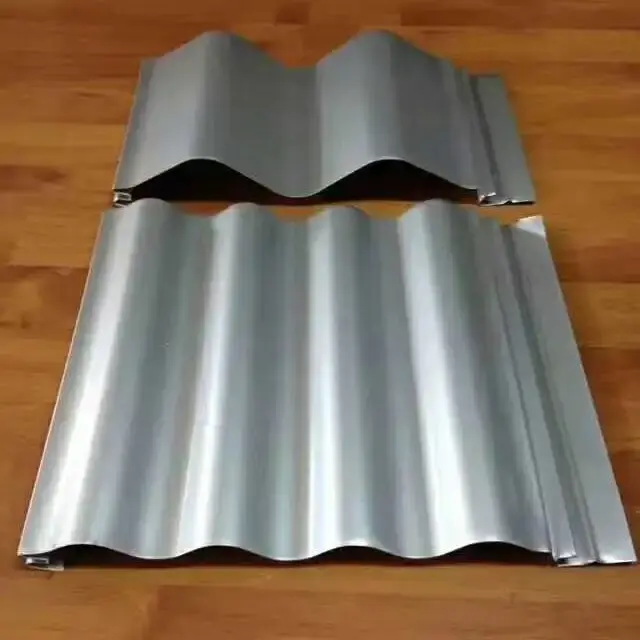

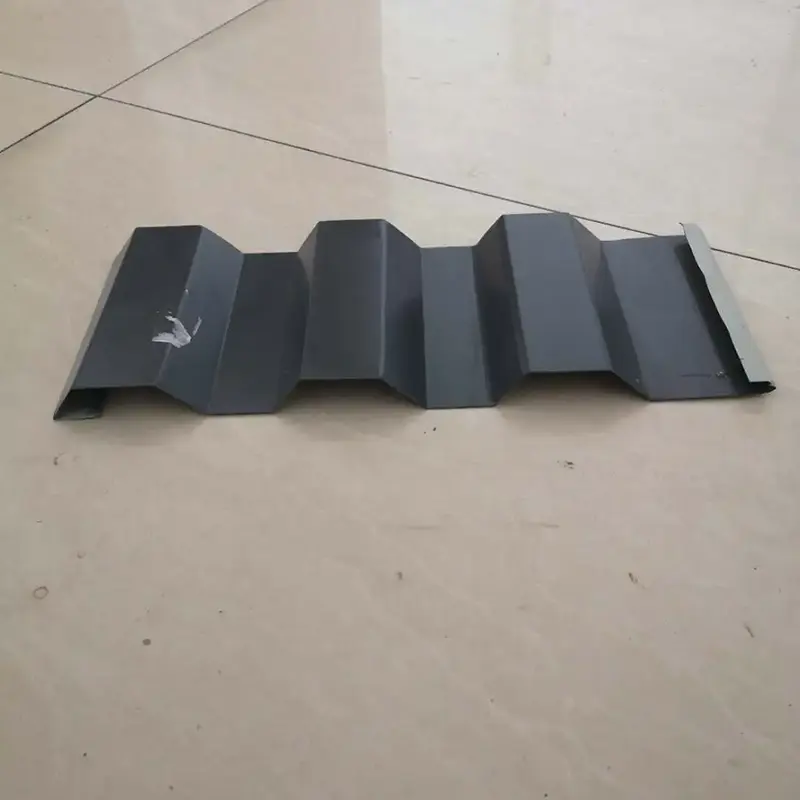

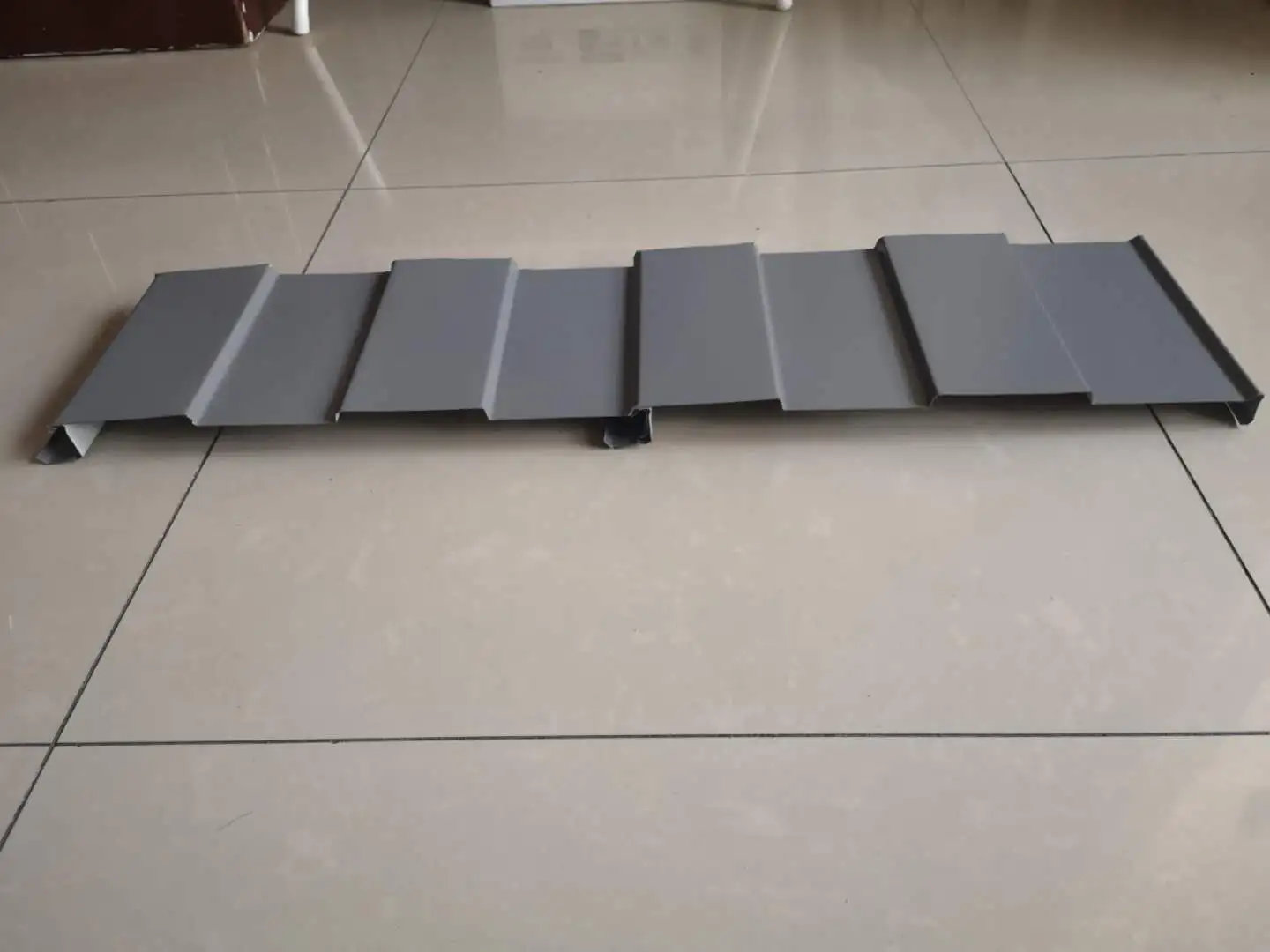

Vanlige profiltyper

Tekniske spesifikasjoner

Ytelsesverifisering

1. Vanntettingsadferd

Fordi den fargebelagte stålpaneloverflaten med skjult festemiddel ikke har noen festegjennomføringer, unngår systemet en vanlig lekkasjebane som finnes i tak med synlige festemidler. I tradisjonelle systemer kan tetningsmasse ved skruehull eldes og sprekke over tid, slik at vann trenger inn. Jiaochi 760-profilen, med en ribbehøyde på 71 mm og ribbeavstand på 380 mm, hjelper regnvannet med å bevege seg raskt fra dalene til takskjegget. Når sømmene lukkes med en sømmaskin, gir sidelåsen en kontinuerlig barriere mot vanninntrenging. Fraværet av overflatehull reduserer også potensialet for korrosjon som starter ved festemidler.

2. Vindmotstand

Brakettene som holder panelene til purlinene er designet for å motstå løfting. Under et solcelleprosjekt på 5 MW farge-ståltak ved Shenzhen Bao'an internasjonale lufthavn nådde vindtrykket på stedet 0,75 kN/m². Uttrekkstester på de skjulte klipsene registrerte en uttrekksstyrke på 200 kg, som tilfredsstilte sikkerhetskravene. YX41-250-750 panel med skjult klips bruker stål med en flytegrense på minst 550 MPa og en låsedybde større enn 5,2 mm. Hver sammenlåsende ribbe er forankret av en festeklips, som forbedrer takets evne til å håndtere vind- og snølast.

3. Termisk bevegelseskompensasjon

Festeklipsene lar takpanelene gli langs skråningen når metallet utvider seg og trekker seg sammen med temperaturendringer. Panelene forblir i inngrep med klipsene under denne bevegelsen, slik at forbindelsen mellom tak og struktur forblir stabil. Dette tillater sammenhengende panellengder utover 100 meter uten behov for tverrgående overlappinger, noe som er nyttig for tak med stor spennvidde.

4. Installasjonseffektivitet

Systemet bruker fabrikkprefabrikerte paneler som låser sammen på stedet. Noen profiler med skjult klips, for eksempel CC-750, krever ikke en spesialisert sømmaskin, noe som kan redusere arbeidskraft og forkorte installasjonstiden. Spolelager kan kuttes i lengde på arbeidsstedet, noe som muliggjør enkeltpaneler over 100 meter og minimerer antall endeomganger. Denne tilnærmingen reduserer også risikoen for lekkasje ved tverrgående ledd.

Designfunksjoner

• Overflate uten gjennomføringer:Den skjulte brakettforbindelsen fjerner skruehull fra takflaten, noe som reduserer sjansen for lekkasjer og korrosjon ved fester.
• Stabilt klippengasjement:Låsedybden overstiger 5,2 mm og uttrekksmotstanden når 200 kg, noe som gir pålitelig forankring under vindløft.
• Termisk bevegelsesovernatting:Glidende klips lar panelene utvide seg og trekke seg sammen langs skråningen, noe som reduserer belastningen som kan forårsake takskader over tid.
• Lang panelkapasitet:Enkeltlengder opp til 100 meter reduserer tverrgående overlappinger og forenkler vannhåndteringen.
• Profilvariasjon:Alternativer som YX51-380-760 og YX50-410-820 dekker ulike spenn- og belastningskrav.

Typiske applikasjoner

• Taksystemer for industribygg med stor stålkonstruksjon.
• Offentlige fasiliteter som flyplassterminaler, sportsarenaer og utstillingssentre.
• Industribygg med strenge vanntettingsbehov, inkludert kraftverk og petrokjemiske anlegg.
• Logistikksentre og varehus hvor takets pålitelighet er en prioritet.
• Renovasjonsprosjekter som krever utskifting av eksisterende taksystem.

Anbefalinger på stedet

• Bekreft avstand og innretting før du starter panelinstallasjonen.
• Bruk løfteutstyr med myke slynger for å unngå bulker i ribbeina eller riper opp belegget.
• Følg produsentens sekvens for å feste klips og sømpaneler.
• Sjekk sømmens tetthet etter sømmen og inspiser klemmen før du fortsetter til neste panel.
• For lange paneler, planlegg installasjonssekvensen slik at termisk bevegelse ikke begrenses på faste punkter.

Vanlige spørsmål

Hvordan takler skjulte festetak regnvann uten fugemasse i sømmene?

Sidelåsen er utformet mekanisk med en sømmaskin. Den resulterende skjøten er tett nok til å motstå vanninntrengning under normale forhold. Riktig takhelling og dreneringsdesign bidrar også til å flytte vann raskt vekk fra sømmene.

Kan skjulte festepaneler brukes på buede tak?

De fleste skjulte festeprofiler er beregnet på rette tak eller tak med veldig stor radius. Minste krumningsradius avhenger av panelprofilen og materialtykkelsen. For buede applikasjoner, sjekk med produsenten før du bestiller.

Hva er fordelen med et panel uten synlige fester?

Utsatte festemidler krever tetningsmiddel ved hvert skruehull. Over tid kan fugemasse brytes ned og skape lekkasjebaner. Skjulte festemidler eliminerer dette vedlikeholdspunktet og reduserer risikoen for vanninntrengning og korrosjon rundt skruehull.

Hvordan verifiseres motstand mot vindløft for et spesifikt prosjekt?

Uttrekkstester på klipsene kan utføres på stedet eller i et laboratorium. Den målte verdien bør sammenlignes med dimensjonerende vindlast for bygningsstedet. Leverandører kan gi testdata eller bistå med prosjektspesifikk verifisering.

Inspeksjon og dokumentasjon

Før forsendelse kontrolleres paneler for profilgeometri, låsedybde, overflatebeleggtilstand og dimensjonsnøyaktighet. Fresesertifikater for grunnstålet bør være tilgjengelige, sammen med rapporter for uttrekksstyrke for klips ved behov. Under installasjonen hjelper stikkprøver av søminngrep og klipsjustering å sikre jevn kvalitet.

Faktorer å vurdere før bestilling

• Bestem dimensjonerende vindlast og kontroller at valgt profil og klipssystem kan oppfylle kravet.
• Bekreft at takhellingen er tilstrekkelig for den valgte panelprofilen og dreneringsoppsettet.
• Hvis det planlegges lange sammenhengende paneler, verifiser at strukturen tåler termisk bevegelse ved takfot og møne.
• For renoveringsprosjekter, inspiser den eksisterende purlin-tilstanden og avstanden for å bekrefte kompatibilitet.
