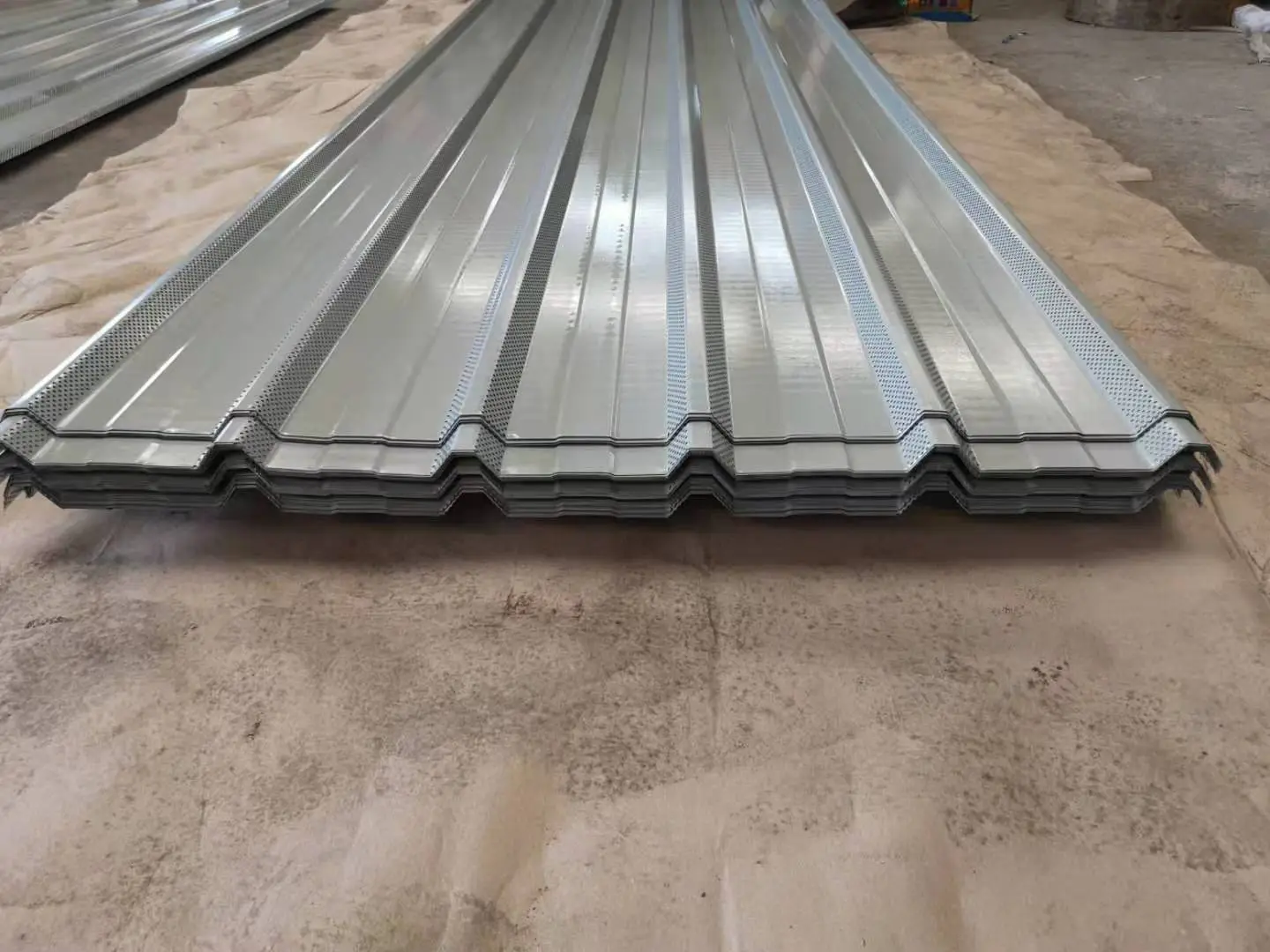

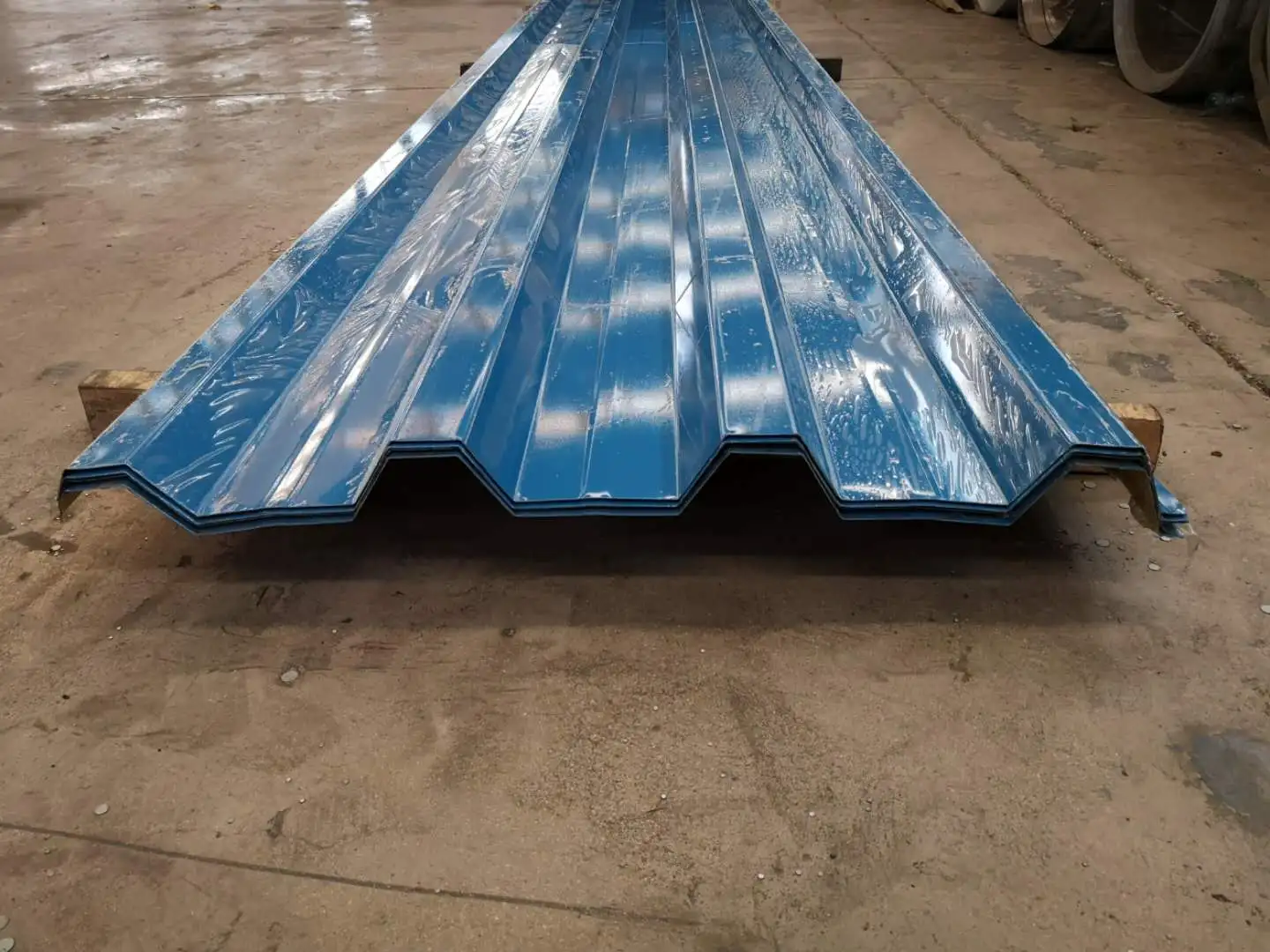

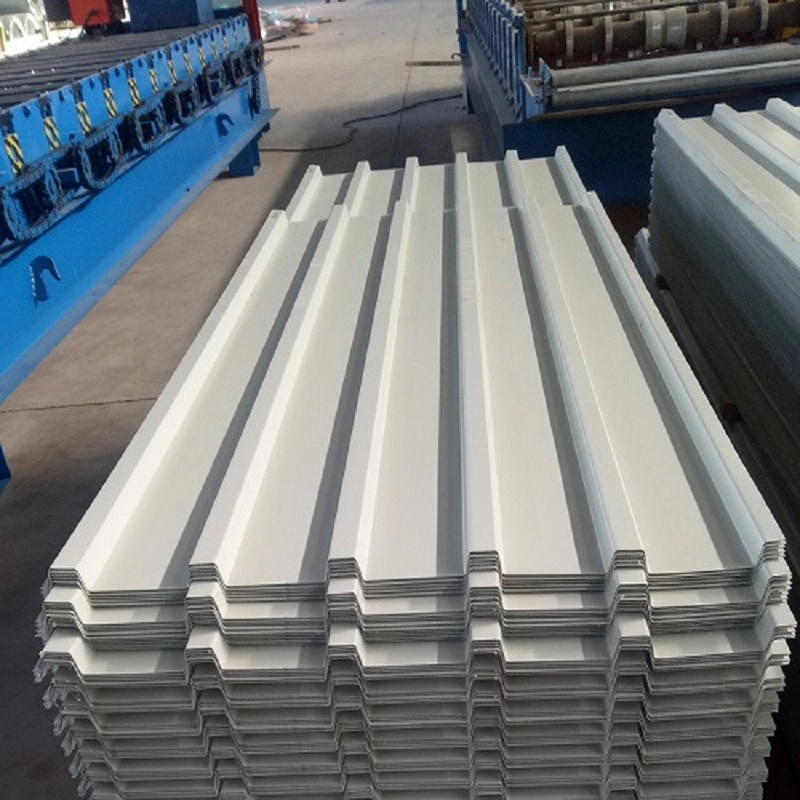

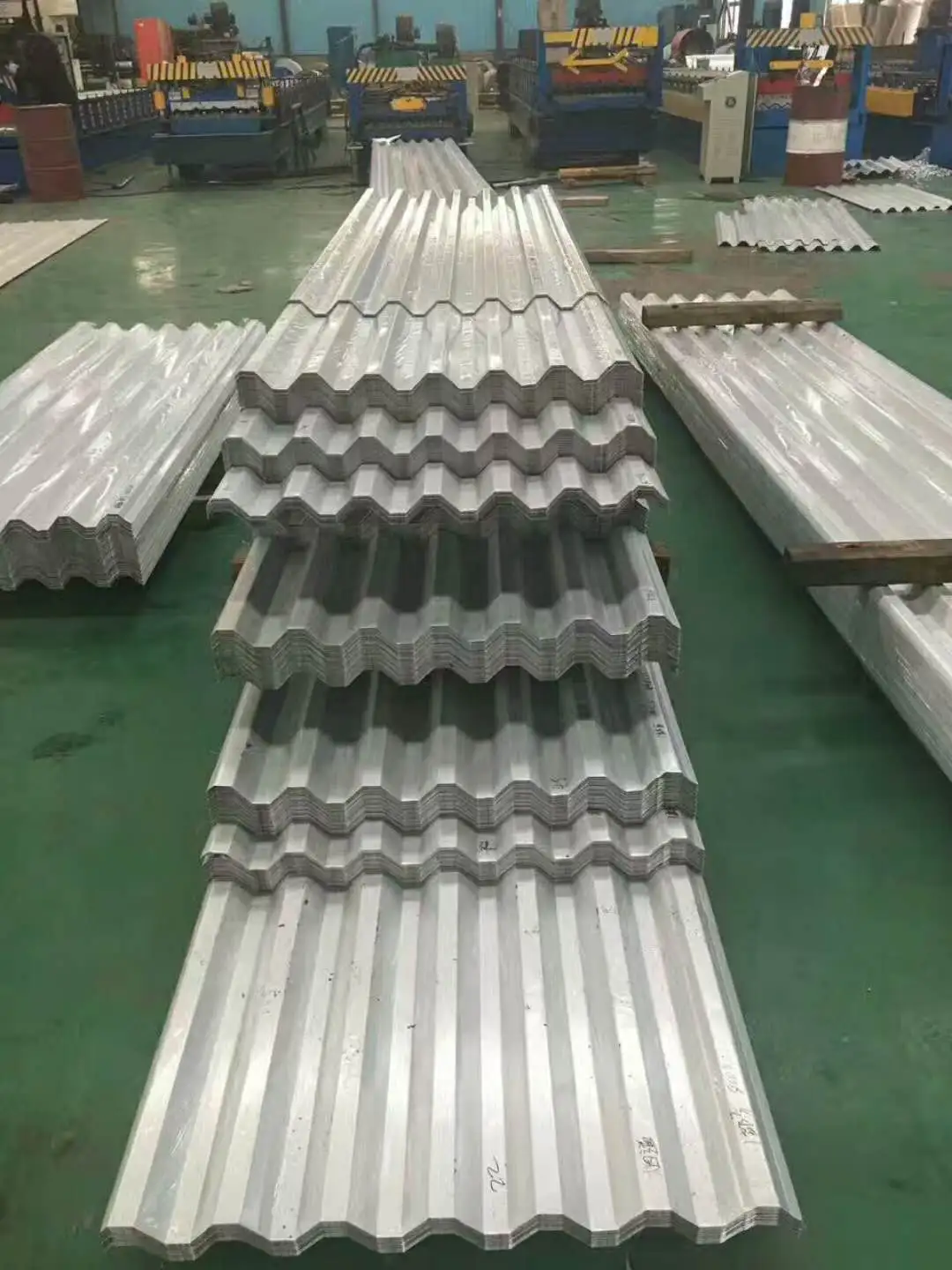

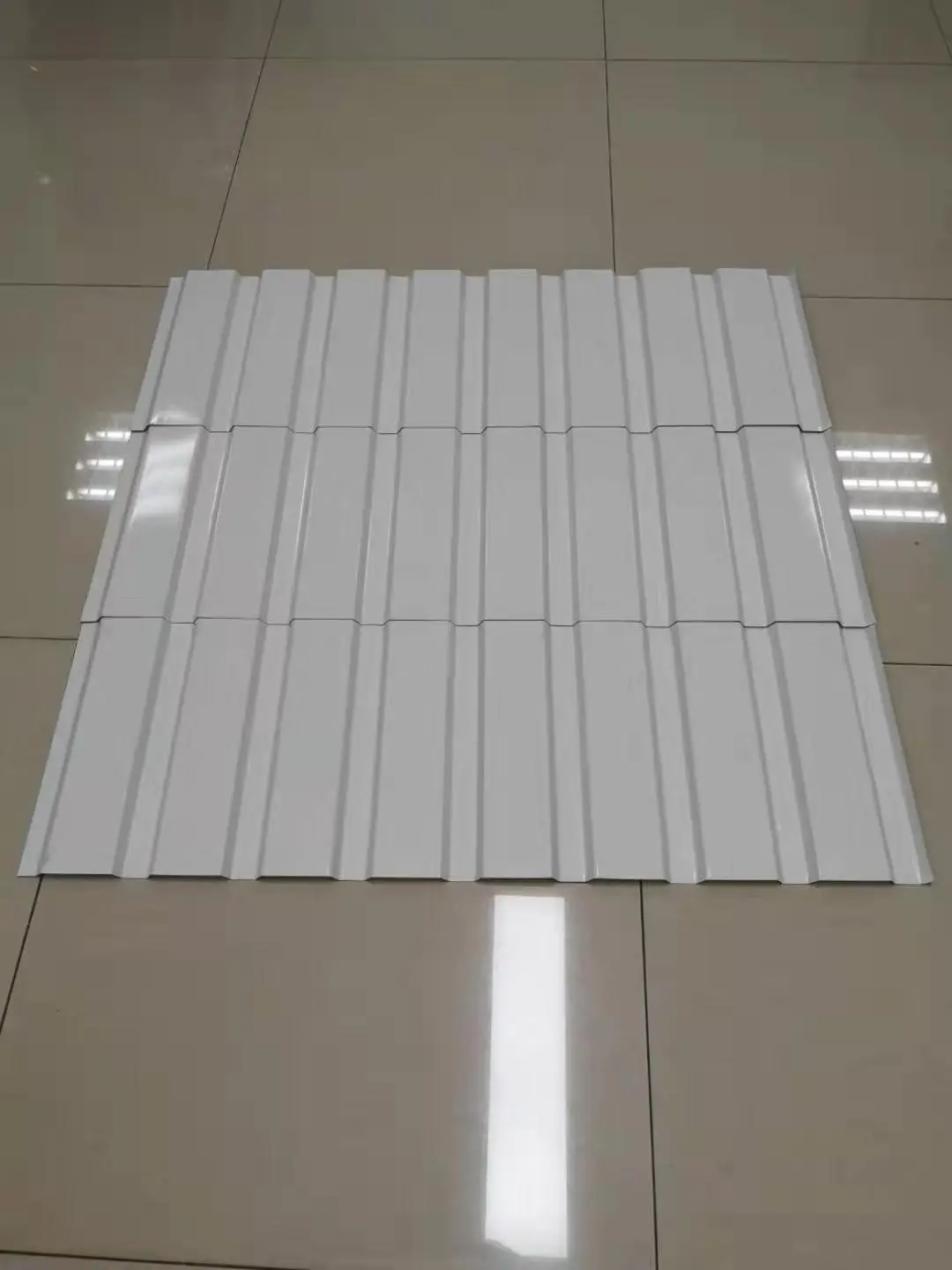

Fargebelagte profilerte stålplater produseres ved kaldvalsing av fargebelagte stålspoler til korrugerte profiler. De fungerer som taktekking, veggkledning og innvendig eller utvendig dekorasjon for industribygg, lager og stålkonstruksjoner med store spenn. Hvert ark består av et stålsubstrat som gir mekanisk styrke, et metallisk belegg som fungerer som en korrosjonsbarriere, og et organisk belegg som gir værbestandighet og utseende. SENBO driver flere rulleformingslinjer for disse profilene, med interne kontroller av profilgeometri, beleggtykkelse og uedelmetallkvalitet.
Råmaterialet er kaldvalset eller varmvalset stålbånd, typisk levert i en 1000 mm breddeserie. Flytestyrkekarakterer inkluderer 250 MPa, 280 MPa, 320 MPa, 350 MPa og 550 MPa. Beleggstrukturen samsvarer med GB/T 12754. En vanlig konfigurasjon bruker to lag med toppstrøk på forsiden og ett lag på baksiden. Polyester (PE) eller fluorkarbon (PVDF) belegg velges i henhold til nødvendig værbestandighet. Den spesifikke beleggstypen bekreftes ved bestilling.
Vanlige tykkelser varierer fra 0,4 mm til 1,6 mm. Taktekking og veggkledning bruker vanligvis minimum 0,5 mm til 0,6 mm, mens viktig bygningsutvendig ikke bør være mindre enn 0,6 mm. Bærende gulvdekke kan kreve tykkelser på opptil 2 mm eller 3 mm. Korrugeringshøyder varierer fra 10 mm til 200 mm. For uavstivede seksjoner bør høyde-/tykkelsesforholdet helst holdes under 200. Effektiv bredde avhenger av profilen. Mye brukte profiler inkluderer YX35-125-750 (35 mm ribbehøyde, 750 mm effektiv bredde), Jiaochi 760 (YX51-380-760) og Jiaochi 820.
| Ytelsesindikator | Parameter / spesifikasjon | Grunnlag eller merknader |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profilerte stålplater for bygg |
| Belegg Standard | GB/T 12754 | Fargebelagte stålplater og lister |
| Vanlig tykkelse | 0,4–1,6 mm | Taktekking minimum 0,6 mm for nøkkelbygg |
| Ribbehøydeområde | 10–200 mm | Høyde-til-tykkelse-forhold fortrinnsvis ≤200 |
| Yield Styrke | 250–550 MPa | 250 MPa og 350 MPa vanlig; 550 MPa for snap-lock profiler |
| Dødvekt | 6–10 kg/m² | Lett konvolutt |
| Basearkbredde | 1000 mm vanlig | 600 mm, 1000 mm og 1200 mm serier tilgjengelig |
| Anbefalt takfall | 2–5 % for kontinuerlig lengde | Nedbøyningsgrense l/300 |
| Krav til belegg | Varmgalvanisert ≥90/90 g/m²; Al-Zn-belagt ≥50/50 g/m² | Med mindre annet er spesifisert |
Profilerte stålplater veier mellom 6 kg/m² og 10 kg/m², noe som er betydelig lavere enn tradisjonell betong- eller murkledning. Flytestyrke varierer fra 250 MPa til 550 MPa, noe som gir god membranstivhet og belastningskapasitet. På hovedverkstedet i Huangshi Daye Special Steel ble YX114-333-666 profilerte takplater med en tykkelse av uedelt metall på 0,8 mm installert over et område på 13 200 m² for BC-spennet alene, noe som bekrefter egnethet for store industritak.
Produktet støtter både fabrikkprefabrikasjon og rulleforming på stedet. På Anhui Chaolong Optoelectronics fabrikkprosjekt produserte kjøretøymonterte rulleformingsmaskiner ark på stedet, noe som muliggjør umiddelbar installasjon og forhindrer transportskader. Leddebomløfter assistert med posisjonering, øker installasjonseffektiviteten med 70 % og reduserer manuelt arbeid i store høyder med 60 %. Prosjektet dekket mer enn 76 000 m². For den lukkede lagerboden på Yugang Material Yard i Lanzhou, den største rørformede fagverkskonstruksjonen i Nordvest-Kina, brukte takpaneler 0,6 mm tykt høystyrke varmgalvanisert stål med en farget profilert finish. Langtidsmontering reduserte antallet takoverlappinger.
Det utvendige belegget gir selvrensende egenskaper og langvarig værbestandighet. Beleggsystemer kan justeres for å matche korrosive miljøer. For varmgalvaniserte underlag er en dobbeltsidig beleggvekt på minst 90 g/m² per side standard med mindre annet er spesifisert. For underlag av aluminium-sinklegering er minimum 50 g/m² per side. Når bunnplaten på et kompositttak fungerer som en perforert lyddempende plate, må hullstørrelse og avstand bestemmes ved akustisk utforming.
GB/T 12755-2008 spesifiserer materialvalg, profilkonfigurasjon, tekniske krav, dimensjonstoleranser og kvalitetskontroll for profilerte stålplater. For å unngå synlig fargevariasjon anbefales det å bestille alle plater til ett enkelt tak- eller veggprosjekt fra samme produksjonsparti.
Ribbehøyde påvirker bøyestivhet og spennevne. For korte spenn kan lave ribber som 35 mm være tilstrekkelig. For lengre spenn eller høyere belastning kreves dypere profiler som 51 mm eller mer. Profilen bør velges ut fra spenntabeller og designberegninger, ikke på utseende alene.
En helning på 2 % til 5 % er typisk for ark med kontinuerlig lengde uten endeoverlapper. Lavere skråninger øker risikoen for damvann, noe som kan forkorte beleggets levetid. Lokal nedbørintensitet og dreneringsdesign bør også vurderes.
Ja, mange profiler kan bues til en stor radius ved rulleforming eller kantpressing. Minste radius avhenger av arktykkelse, ribbegeometri og beleggtype. Tidlig koordinering med produsenten anbefales.
For kystnære eller korrosive industrimiljøer foretrekkes et Al-Zn-belagt underlag med minst 50 g/m² per side, og et PVDF-toppstrøk er ofte spesifisert. Under svært aggressive forhold kan høyere beleggvekter eller ytterligere beskyttelsestiltak være nødvendig.
Leverandører bør gi mølletestsertifikater for basisstål og beleggtykkelse. Profildimensjoner og overflatetilstand kontrolleres under produksjon og før forsendelse. For prosjekter som krever spesifikk vindløft eller strukturell ytelse, kan testrapporter eller beregninger leveres på forespørsel.
