Takpaneler i metall

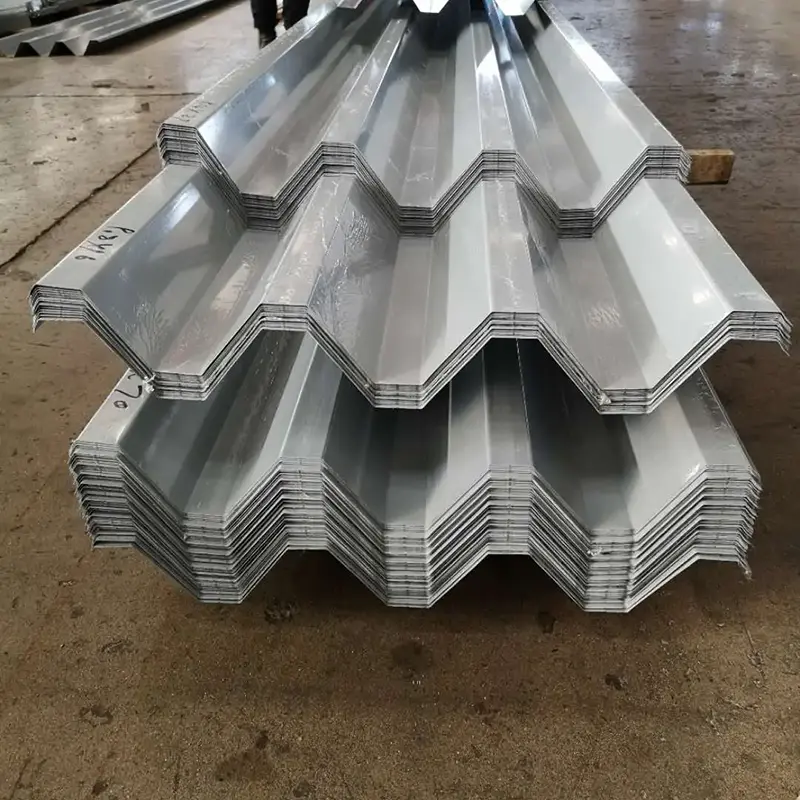

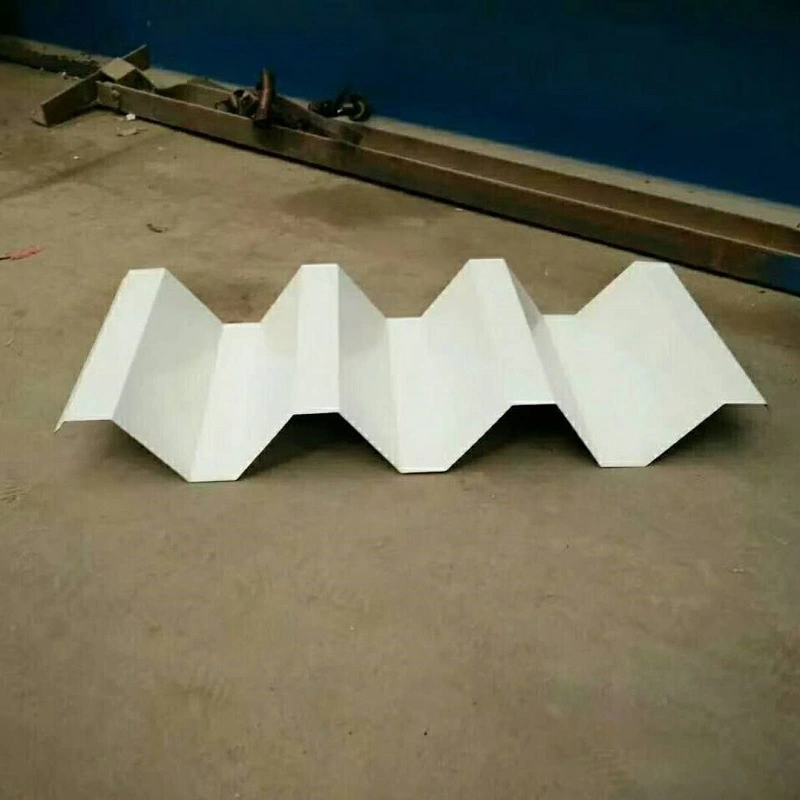

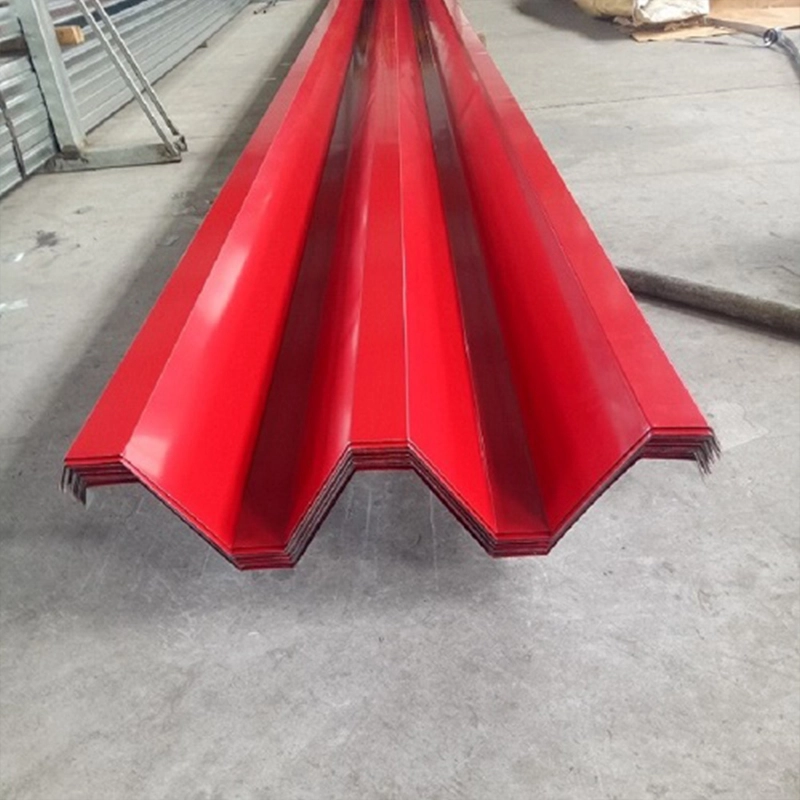

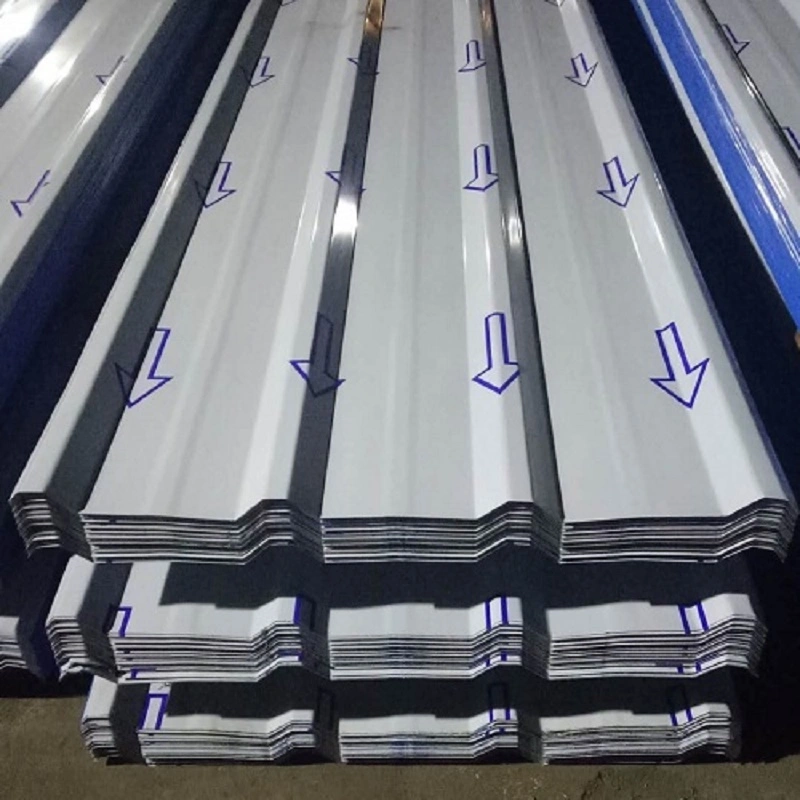

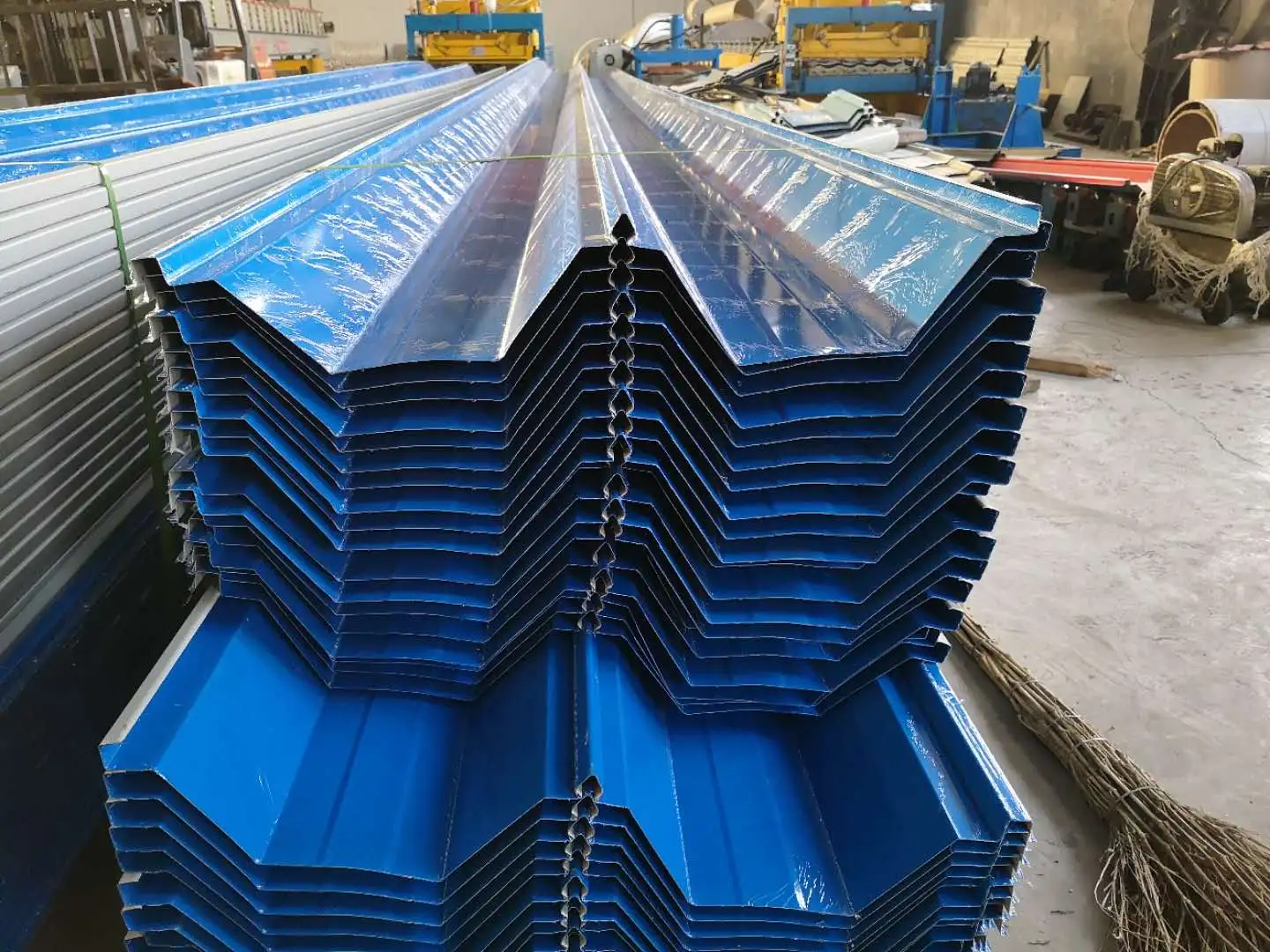

Metalltakpaneler er profilerte stålplater dannet ved kaldvalsing av metallspoler til korrugerte tverrsnitt på kontinuerlige produksjonslinjer. De brukes til taktekking, veggkledning og gulvdekke. Den ribbede eller korrugerte profilen øker bøyestivheten til det tynne arket langs ribberetningen, slik at paneler med en tykkelse på 0,5 mm til 1,5 mm kan bære taklast. SENBO driver dedikerte rulleformingslinjer for metalltakprofiler og opprettholder intern testing for verifisering av vindløft. Produksjonssjekker dekker basismetalltykkelse, flytegrense, profilgeometri og overflatebeleggkvalitet.

Alternativer for basismateriale

• Varmgalvanisert stålplate:Vanligvis DX51D+Z-kvalitet med dobbeltsidig sinkbelegg fra 40 g/m² til 275 g/m². Egnet for generelle industribygg.
• Al-Zn-belagt stålplate:Belegget inneholder ca. 55 % aluminium og 43,5 % sink. Gir 3 til 5 ganger korrosjonsmotstanden til standard galvanisert stål.
• Fargebelagt stålplate:Ferdig med polyester (PE) eller fluorkarbon (PVDF) belegg, som tilbyr korrosjonsbestandighet og designfleksibilitet.
• Aluminium-magnesium-manganlegeringsplate:AA3004-kvalitet med en tetthet på 2,73 g/cm³, omtrent en tredjedel av stål. Designet for en levetid på over 50 år.
• Plate i rustfritt stål:445J2 ferritisk rustfritt stål, typisk 0,5 mm tykt. Brukes til store offentlige bygg med høye krav til vindmotstand.

Systemkonstruksjon

Metalltaksystemer bruker ofte en flerlags komposittdesign. I Guangzhou Baiyun Airport Terminal 3-prosjektet inkluderer takoppbyggingen fra bunn til topp galvaniserte primære riller, en perforert Al-Zn-belagt profilert stålbaseplate, en dampsperre, lydabsorberende steinull, galvaniserte sekundære riller, termisk isolasjon steinull, en varmgalvanisert stålplate, en TPO vanntett stålplate, en TPO vanntett stålplate, støydempende skum, takpaneler i rustfritt stål og korker i rustfritt stål. Denne enheten kombinerer strukturell støtte, termisk isolasjon, vanntetting, lydabsorpsjon og lynbeskyttelse.

Installasjonssystemer

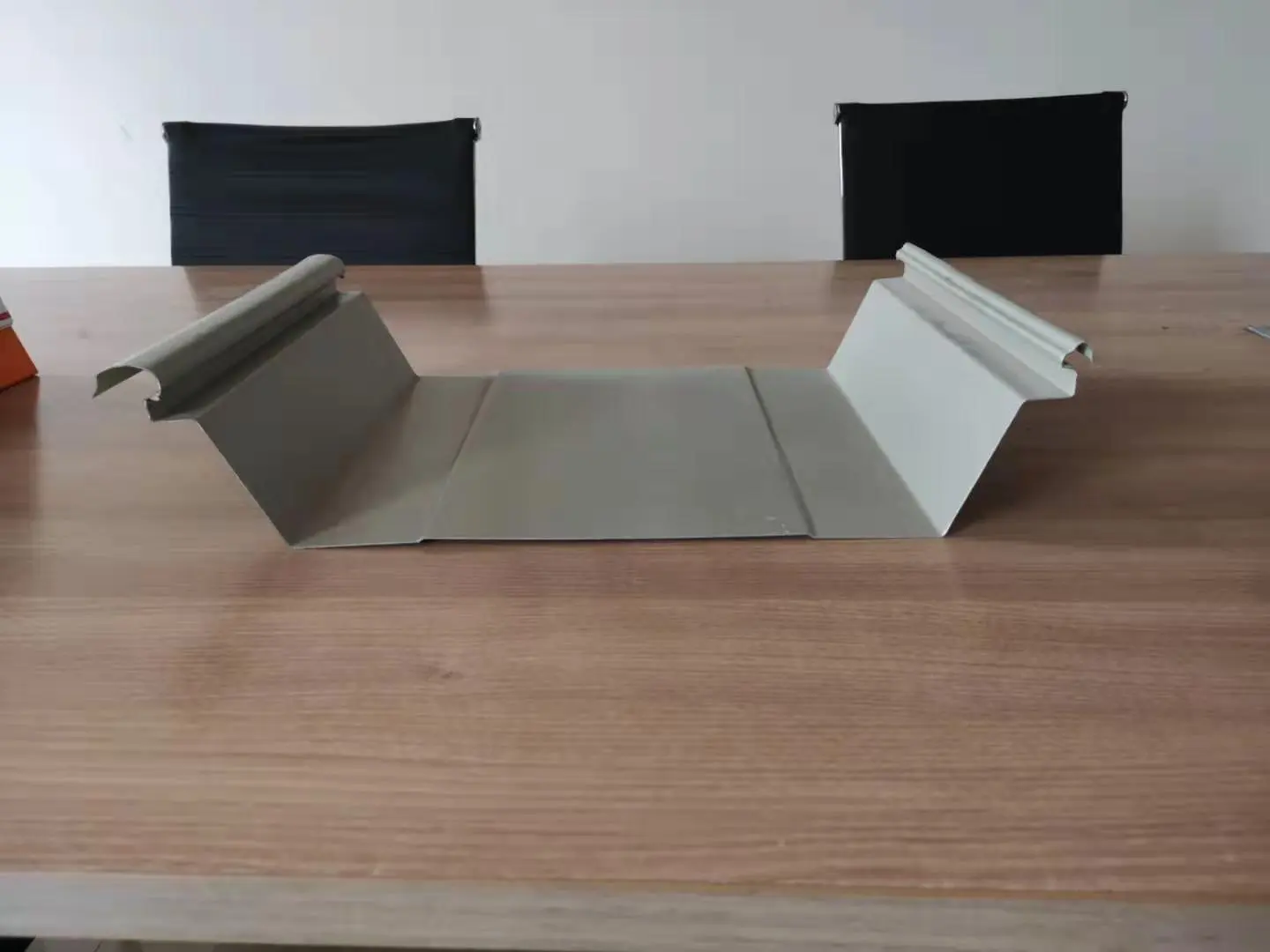

• Stående sømsystem:Tilstøtende panelkanter er mekanisk sammensydd med et spesialverktøy. Den resulterende skjøten er strukturell og vanntett uten å stole på tetningsmidler. T-formede festeklips tillater termisk bevegelse langs takhellingen.
• Kontinuerlig sveisesystem:Paneler i rustfritt stål er sammenføyd ved sveising i full lengde. De sømløse sveisene gir høy vind- og vannmotstand.

Tekniske spesifikasjoner

Ytelsesdata fra prosjektapplikasjoner

1. Vindløftkapasitet

Kystnære offentlige bygg stiller ekstreme krav til takvindmotstand. Ved Guangzhou Baiyun Airport Terminal 3 gjennomgikk det kontinuerlig sveisede taksystemet i rustfritt stål statisk vindløfttesting og registrerte en kapasitet på 18,2 kPa, tilsvarende en kategori 17-tyfon. Til sammenligning tåler konvensjonelle aluminium-magnesium-mangan stående sømtak typisk kategori 12-forhold. Forskning på vindsuging viser at den sammenlåsende sømmen og støttebraketten er det svakeste punktet, og krever målrettet forsterkning. Greater Bay Area Cultural and Sports Center stadion bruker en lignende sveiset tilnærming og oppnådde 21 kPa i laboratorietester.

2. Vanntetting og lufttetthet

Takvanntetting kommer fra den strukturelle konfigurasjonen, ikke fra påførte tetningsmidler. Stående sømpaneler bruker forhåndspåført fugemasse i full lengde og låste sømmer, og etterlater ingen overflatespikerhull eller lekkasjepunkter. Den kontinuerlige sveisede rustfrie ståltilnærmingen skaper en ubrutt overflate gjennom sveising i full lengde, og forbedrer vannmotstanden ytterligere. Det anbefales en minste takdreneringshelling på 5 %. Rennprofilen fungerer som en naturlig dreneringskanal, som leder vannet raskt mot takskjegget.

3. Håndtering av termisk bevegelse

Temperaturendringer får metallpaneler til å utvide seg og trekke seg sammen. Stående sømsystemer absorberer denne bevegelsen gjennom T-formede glidebraketter som lar panelene bevege seg fritt langs takhellingen. Ved Guangzhou Baiyun Airport Terminal 3 fungerer sveisede forbindelser sammen med en tverrgående korrugeringsprofil for å frigjøre termisk stress. Begge metodene forhindrer skade som ellers ville være et resultat av begrenset termisk bevegelse.

4. Byggeproduktivitet

Greater Bay Area kultur- og sportssenter brukte en modulær konstruksjonsstrategi for alle taklag under vanntettingsmembranen. Arbeiderne delte det 78 000 m² store taket i 878 uavhengige moduler, monterte og sveiset hver modul på bakkenivå, og heiste deretter de ferdige enhetene på plass. Denne tilnærmingen økte installasjonseffektiviteten med 30 % og holdt materialavfallet til omtrent 2 %.

5. Geometrisk fleksibilitet

Takpaneler kan produseres i rette, buede eller vifteformede former for å matche enkeltkurvatur, dobbelkrumning og sfæriske arkitektoniske overflater. Ved kultur- og kunstsenteret i "Two Mountains" Future Science and Technology City i Anji, Zhejiang, danner metalltaket tolv gigantiske bambusbladformer. BIM-modellering og 3D-skanning ble brukt for å holde konstruksjonstoleranser innenfor akseptable grenser.

Retningslinjer for installasjon og håndtering

• Kontroller innretting og planhet før du starter panelplassering.
• Heisepaneler med kantbeskyttede løftestropper for å unngå deformasjon.
• Bekreft søminngrep og klipsjustering før siste søm på stående sømsystemer.
• Hold arbeidsområdet rent og tørt når du utfører kontinuerlig sveising; følge kvalifiserte sveiseprosedyrer.
• Begrens byggetrafikken på ferdige takflater og fjern rusk umiddelbart.

Vanlige spørsmål

Hvilket taksystem passer til kyststeder med høy vind?

Et kontinuerlig sveiset rustfritt stålsystem gir den høyeste vindmotstanden og er ofte spesifisert for tyfonutsatte områder. Stående sømsystemer forblir et levedyktig alternativ når søm- og klipsdetaljer er forsterket i henhold til vindløftberegninger.

Hvordan takler lange takpaneler temperaturendringer?

Stående sømsystemer bruker glideklips som tillater bevegelse langs skråningen. Sveisede systemer kan inneholde tverrgående korrugeringer eller ekspansjonsfuger. Den riktige metoden avhenger av takgeometri og forventet temperaturområde.

Hvilket løpende vedlikehold trenger et metalltak?

Inspeksjonsrutiner bør dekke tetthet av fester, paneltilstand, hindringer i dreneringsveier og tetningsintegritet ved gjennomføringer. Stående sømsystemer krever vanligvis mindre vedlikehold siden ingen fester er utsatt.

Kan metalltak gå over et eksisterende tak?

Et nytt metalltak kan noen ganger monteres over et eksisterende tak hvis strukturen kan bære den ekstra belastningen og den eksisterende overflaten er egnet. En bygningsingeniør bør vurdere de eksisterende forholdene før noen beslutning tas.

Kvalitetskontroll og dokumentasjon

Leverandører bør gi mølletestsertifikater for uedelt metall, beleggtykkelse og paneldimensjonale rapporter. Prosjekter med spesifikke vindlastkriterier bør be om testdata for vindløft for den nøyaktige systemkonfigurasjonen som leveres. Kontroller som mottar stedet bør verifisere materialkvaliteter, panellengder og overflatetilstand før installasjon.

Utvalgshensyn

• Sjekk bygningens plassering og design vindhastighet før du velger taksystemtype.
• Gjennomgå takhellingen og dreneringsoppsettet for å bekrefte effektiv vannfjerning.
• Kontroller at det valgte panelmaterialet er kompatibelt med bygningens miljøeksponering.
• Bekreft at takleverandøren kan gi nødvendige testdata og installasjonsstøtte.
